Distributeur OfficielSKU
MPN
UM-2KS50-RM/16MR/24/SDV144/SO
Weight
0.678 kg
Series UM

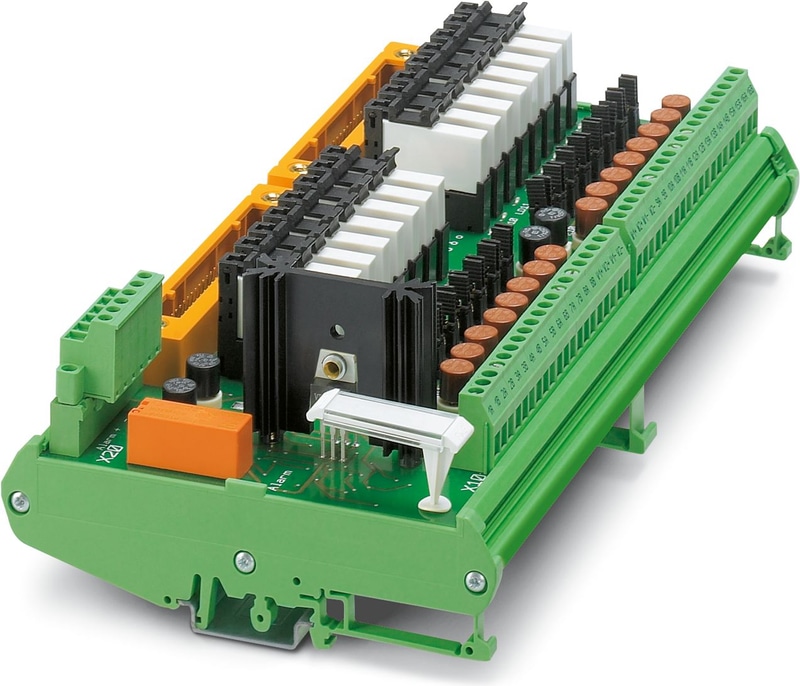

UM-2KS50-RM/16MR/24/SDV144/SO - Module à relais
Module à relais d'entrée VARIOFACE à 16 canaux avec raccordement vissé et connexion système à 50 pôles, le côté excitation est protégé et éventuellement relié au potentiel, pour carte Yokogawa SDV 144, largeur de module : 240 mm
Spécifications techniques
| Type de note | Notes sur le fonctionnement |
| Note | La surveillance de la tension sur le module ne fonctionne pas en combinaison avec les blocs de jonction à fusibles HESILED en amont avec affichage LED intégré. |
| Largeur | 240 mm |
| Hauteur | 125,5 mm |
| Profondeur | 76 mm |
| Température ambiante (fonctionnement) | -20 °C ... 50 °C |
| Altitude maximale | ≤ 2000 m |
| Degré de protection | IP00 |
| Degré de protection | ≥ IP54 (lieu d'installation) |
| Tension d'entrée nominale UN | 24 V AC/DC (alimentation, (P1+, P2+), fusible enfichable (IEC 60127-3/IV, 1AT)) |
| Plage de tension d'entrée en référence à UN | 0.9 ... 1.1 |
| Courant d'entrée typique à UN | 4 mA (± 10% par canal, fusible enfichable (IEC 60127-3/IV, 0,05AT)) |
| Circuit de protection/composant | Diode d'amortissement |
| Type de protection | Protection contre l'inversion de polarité |
| Circuit de protection/composant | Diode de protection de la polarité |
| Affichage de la tension de fonctionnement | LED verte |
| Affichage de l'état/canal | LED rouge (affichage de la défaillance du fusible) |
| Type de contact | 1 n/o contact |
| Matériau de contact | AgSnO, plaqué or dur |
| Tension de commutation maximale | 24 V AC/DC |
| Limitation du courant continu | 50 mA |
| Courant d'appel maximum | 1 A (Alimentation 24 V DC/2 A, (P1+, P2+), fusible enfichable (IEC 60127-3/IV, 2AT)) |
| Position de montage | tous |
| Nom de la connexion | Approvisionnement |
| Méthode de connexion | Raccordement à vis |
| Nombre de postes | 6 |
| Section transversale du conducteur solide | 0,34 mm² ... 2,5 mm² |
| Section transversale du conducteur flexible | 0,2 mm² ... 2,5 mm². |
| Section du conducteur AWG | 24 ... 12 |
| Nom de la connexion | Niveau du contrôleur |
| Méthode de connexion | Compatible avec le système KS de Yokogawa |
| Nombre de connexions | 1 |
| Nombre de postes | 50 |
| Couple | 0,5 Nm |
| Nom de la connexion | Sur le terrain |
| Méthode de connexion | Raccordement à vis |
| Nombre de connexions | 2 |
| Nombre de postes | 20 |
| Section transversale du conducteur solide | 0,2 mm² ... 4 mm² |
| Section transversale du conducteur flexible | 0,2 mm² ... 2,5 mm². |
| Section du conducteur AWG | 24 ... 12 |
| Contrôleur | Yokogawa ProSafe-RS |
| - carte E/S appropriée | SDV144 |
| Désignation | Distances d'isolement dans l'air et lignes de fuite |
| Normes/réglementations | DIN EN 50178 : 1998-04 |
| Tension d'isolation nominale | 63 V |
| Tension de choc nominale | 0,6 kV (1,2/50 μs) |
| Isolation | Isolation fonctionnelle |
| Degré de pollution | 2 |
| Catégorie de surtension | II |
| REACh SVHC | Plomb 7439-92-1 |
| Chine RoHS | Respectueux de l'environnement Durée d'utilisation = 50 ans |
| Chine RoHS | Pour plus d'informations sur les substances dangereuses, voir l'onglet "Téléchargements", catégorie "Déclaration du fabricant". |
