Distributeur OfficielSKU
MPN
UM-2KS50/32RM/MR/21/SPT/CS
Weight
1.24 kg
Series UM

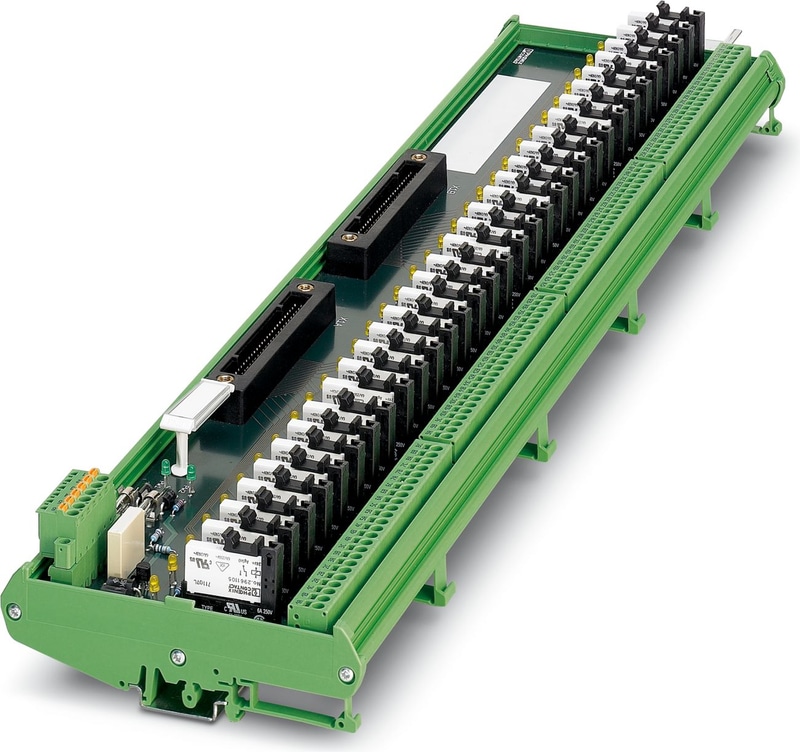

UM-2KS50/32RM/MR/21/SPT/CS - Module actif
Module à relais à 32 canaux pour modules de sortie TOR Yokogawa ADV 551 et ADV 561. Connexion système redondante, raccordement à ressort côté terrain. Relais enfichables avec affichage d'état (LED) par canal.
Spécifications techniques
| Type de note | Notes sur le fonctionnement |
| Note | Ne pas connecter les canaux adjacents à des tensions SELV/ PELV et à des tensions dangereuses au toucher. |
| Type de note | Notes sur le fonctionnement |
| Note | Aucune protection supplémentaire contre les contacts n'est requise en cas d'utilisation d'une tension SELV/PELV (≤ 25 V AC ou 60 V DC). |
| Type de note | Notes sur le fonctionnement |
| Note | |
| Largeur | 505,5 mm |
| Hauteur | 125,5 mm |
| Profondeur | 60 mm |
| Température ambiante (fonctionnement) | -20 °C ... 50 °C |
| Température ambiante (stockage/transport) | -20 °C ... 70 °C |
| Altitude maximale | ≤ 2000 m |
| Degré de protection | IP00 |
| Degré de protection | ≥ IP54 (lieu d'installation) |
| Tension d'entrée nominale UN | 24 V DC |
| Plage de tension d'entrée en référence à UN | 0.8 ... 1.2 |
| Courant d'entrée typique à UN | 9 mA (par relais (K1 ... K32)) |
| Temps de réponse typique | 5 ms (K1 - K32) |
| Temps de réponse typique | 5 ms (K33) |
| Délai de publication typique | 7 ms (K1 - K32) |
| Délai de publication typique | 5 ms (K33) |
| Circuit de protection/composant | Diode de protection de la polarité |
| Circuit de protection/composant | Diode d'amortissement |
| Circuit de protection/composant | Fusible |
| Affichage de la tension de fonctionnement | LED verte |
| Affichage de l'état/canal | LED jaune |
| Type de contact | 1 contact inverseur |
| Matériau de contact | AgSnO |
| Tension de commutation maximale | 250 V AC/DC |
| Tension de commutation minimale | 12 V AC/DC |
| Limitation du courant continu | 4 A (voir courbe de déclassement) |
| Courant de commutation min. | 10 mA |
| Pouvoir de coupure (charge ohmique) max. | 96 W (24 V DC) |
| Pouvoir de coupure (charge ohmique) max. | 20 W (48 V DC) |
| Pouvoir de coupure (charge ohmique) max. | 18 W (60 V DC) |
| Pouvoir de coupure (charge ohmique) max. | 23 W (110 V DC) |
| Pouvoir de coupure (charge ohmique) max. | 40 W (220 V DC) |
| Pouvoir de coupure (charge ohmique) max. | 1000 VA (250 V AC) |
| Nombre de canaux | 32 |
| Durée de vie mécanique | environ 2x 107 cycles |
| Mode de fonctionnement | Facteur de fonctionnement de 100 |
| Position de montage | tous |
| Instructions de montage | En rangées à espacement nul |
| Nom de la connexion | Sur le terrain |
| Méthode de connexion | Connexion à ressort |
| Section transversale du conducteur solide | 0,2 mm² ... 4 mm² |
| Section transversale du conducteur flexible | 0,2 mm² ... 2,5 mm². |
| Section du conducteur AWG | 24 ... 12 |
| Nom de la connexion | Niveau du contrôleur |
| Méthode de connexion | Compatible avec le système KS de Yokogawa |
| Nombre de connexions | 2 |
| Nombre de postes | 50 |
| Note | Câbles de système utilisables : Phoenix Contact YUC50, Yokogawa AKB331 |
| Couple | 0,5 Nm |
| Nom de la connexion | Approvisionnement |
| Méthode de connexion | Raccordement par emboîtement |
| Longueur de dénudage | 10 mm |
| Nombre de connexions | 1 |
| Nombre de postes | 6 |
| Section transversale du conducteur solide | 0,2 mm² ... 2,5 mm². |
| Section transversale du conducteur flexible | 0,2 mm² ... 2,5 mm². |
| Section du conducteur AWG | 24 ... 12 |
| Pitch | 5,08 mm |
| Enfichable | Oui |
| Contrôleur | YOKOGAWA CS3000 CentumVP |
| - carte E/S appropriée | ADV551 |
| - carte E/S appropriée | ADV561 |
| Contrôleur | YOKOGAWA STARDOM |
| - carte E/S appropriée | NFDV551 |
| - carte E/S appropriée | NFDV561 |
| Désignation | Distances d'isolement dans l'air et lignes de fuite entre les circuits de puissance |
| Normes/réglementations | DIN EN 50178 |
| Tension d'isolation nominale | 250 V AC |
| Tension de choc nominale | 4 kV (isolation sûre, isolation renforcée et 6 kV entre le circuit d'entrée et les chemins de courant des contacts de sortie) |
| Isolation | Isolation de base |
| Degré de pollution | 2 |
| Catégorie de surtension | III |
| REACh SVHC | Plomb 7439-92-1 |
| REACh SVHC | Anhydride hexahydrométhylphtalique |
| Chine RoHS | Respectueux de l'environnement Durée d'utilisation = 50 ans |
| Chine RoHS | Pour plus d'informations sur les substances dangereuses, voir l'onglet "Téléchargements", catégorie "Déclaration du fabricant". |
