Distributeur OfficielSKU
MPN
UM-2KS50/16DI/RS/SO225
Weight
0.636 kg
Series UM

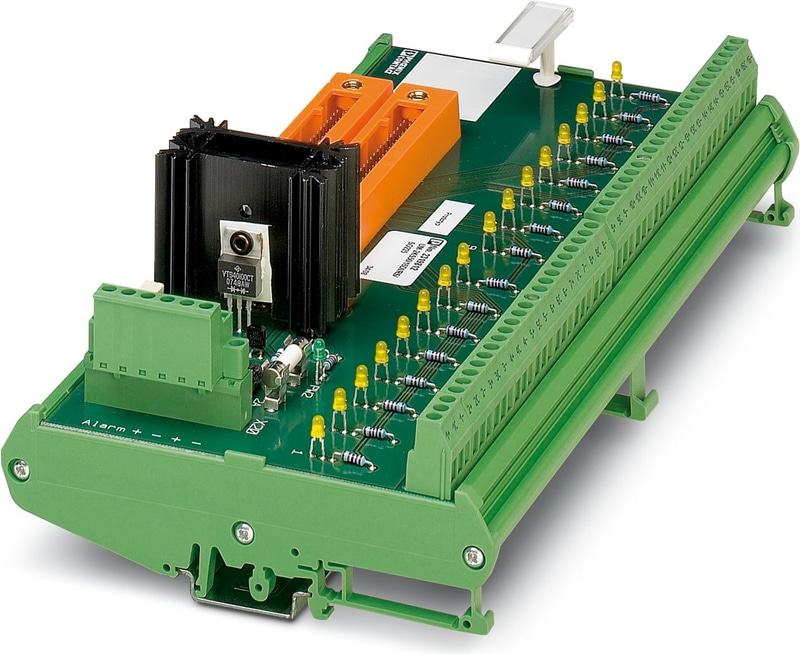

UM-2KS50/16DI/RS/SO225 - Module d'entrée
Module d'entrées numérique à 16 voies avec raccordement vissé et alimentation en tension redondante. Adapté pour la carte Yokogawa SDV 144.
Spécifications techniques
| Type de note | Notes sur le fonctionnement |
| Note | La surveillance de la tension sur le module ne fonctionne pas en combinaison avec les blocs de jonction à fusibles HESILED en amont avec affichage LED intégré. |
| Largeur | 250 mm |
| Hauteur | 125,5 mm |
| Profondeur | 76 mm |
| Température ambiante (fonctionnement) | -20 °C ... 55 °C |
| Altitude maximale | < 2000 m |
| Degré de protection | IP00 |
| Degré de protection | ≥ IP54 (lieu d'installation) |
| Tension nominale UN | 30 V DC |
| Courant max. admissible (par branche) | 100 mA |
| Courant maximal admissible (toutes les branches) | 2 A |
| Position de montage | tous |
| Nom de la connexion | Sur le terrain |
| Méthode de connexion | Raccordement à vis |
| Nombre de postes | 48 |
| Section transversale du conducteur solide | 0,2 mm² ... 4 mm² |
| Section transversale du conducteur flexible | 0,2 mm² ... 2,5 mm². |
| Section du conducteur AWG | 24 ... 12 |
| Nom de la connexion | Niveau du contrôleur |
| Méthode de connexion | Compatible avec le système KS de Yokogawa |
| Nombre de connexions | 2 |
| Nombre de postes | 50 |
| Couple | 0,5 Nm |
| Nom de la connexion | Approvisionnement |
| Méthode de connexion | Raccordement à vis |
| Nombre de connexions | 1 |
| Nombre de postes | 6 |
| Section transversale du conducteur solide | 0,2 mm² ... 2,5 mm². |
| Section transversale du conducteur flexible | 0,2 mm² ... 2,5 mm². |
| Section du conducteur AWG | 24 ... 12 |
| Contrôleur | Yokogawa ProSafe-RS |
| - carte E/S appropriée | SDV144 |
| Désignation | Distances d'isolement dans l'air et lignes de fuite |
| Normes/réglementations | DIN EN 50178 : 1998-04 |
| Tension d'isolation nominale | 50 V |
| Tension de choc nominale | 0,5 kV (1,2/50 μs) |
| Isolation | Isolation fonctionnelle |
| Degré de pollution | 2 |
| Catégorie de surtension | II |
| REACh SVHC | Plomb 7439-92-1 |
| REACh SVHC | Anhydride hexahydrométhylphtalique |
| Chine RoHS | Respectueux de l'environnement Durée d'utilisation = 50 ans |
| Chine RoHS | Pour plus d'informations sur les substances dangereuses, voir l'onglet "Téléchargements", catégorie "Déclaration du fabricant". |
