Distributeur OfficielSKU
MPN
UM-2KS50/ 8DO/RS/Z/SO225
Weight
0.619 kg
Series UM

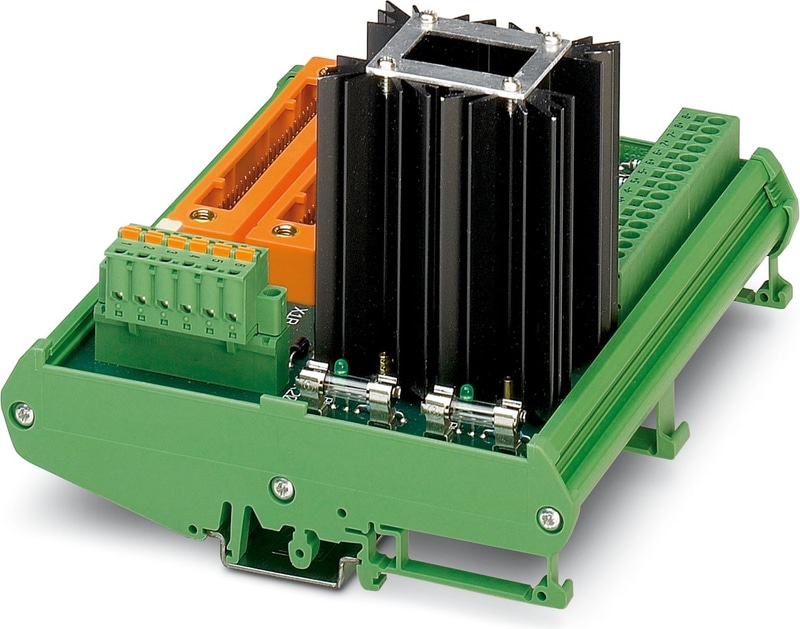

UM-2KS50/ 8DO/RS/Z/SO225 - Modules de sortie
Module de sorties numérique à 8 canaux avec raccordement à ressort et alimentation en tension redondante. Adapté pour la carte Yokogawa SDV 531/-L.
Spécifications techniques
| Restriction de l'utilisation | CEM : produit de classe A, voir la déclaration du fabricant dans la zone de téléchargement. |
| Largeur | 152,5 mm |
| Hauteur | 126 mm |
| Profondeur | 97 mm |
| Température ambiante (fonctionnement) | -20 °C ... 55 °C |
| Note | La surveillance de la tension sur le module ne fonctionne pas en combinaison avec les blocs de jonction à fusibles HESILED en amont avec affichage LED intégré. |
| Tension de fonctionnement max. admissible | 30 V DC |
| Courant max. admissible (par branche) | 600 mA |
| Courant maximal admissible (toutes les branches) | 6.3 A |
| Position de montage | tous |
| Nom de la connexion | Sur le terrain |
| Méthode de connexion | Connexion à ressort |
| Section transversale du conducteur solide | 0,2 mm² ... 4 mm² |
| Section transversale du conducteur flexible | 0,2 mm² ... 2,5 mm². |
| Section du conducteur AWG | 24 ... 12 |
| Nombre de postes | 16 |
| Nom de la connexion | Niveau du contrôleur |
| Méthode de connexion | Compatible avec le système KS de Yokogawa |
| Couple | 0,5 Nm |
| Nombre de connexions | 2 |
| Nombre de postes | 50 |
| Nom de la connexion | Approvisionnement |
| Méthode de connexion | Connexion à ressort |
| Section transversale du conducteur solide | 0,2 mm² ... 2,5 mm². |
| Section transversale du conducteur flexible | 0,2 mm² ... 2,5 mm². |
| Section du conducteur AWG | 24 ... 12 |
| Nombre de postes | 6 |
| Contrôleur | Yokogawa ProSafe-RS |
| - carte E/S appropriée | SDV531/-L |
| Désignation | Distances d'isolement dans l'air et lignes de fuite |
| Normes/réglementations | DIN EN 50178 |
| Tension d'isolation nominale | 50 V |
| Tension de choc nominale | 0,8 kV (isolation de base) |
| Degré de pollution | 2 |
| Catégorie de surtension | III |
| REACh SVHC | Plomb 7439-92-1 |
| Chine RoHS | Période d'utilisation respectueuse de l'environnement = 50 |
| Chine RoHS | Pour plus d'informations sur les substances dangereuses, voir l'onglet "Téléchargements", catégorie "Déclaration du fabricant". |
