Distributeur OfficielSKU
MPN
UM-2KS50/32-MR/21/ADV151/SO179
Series UM

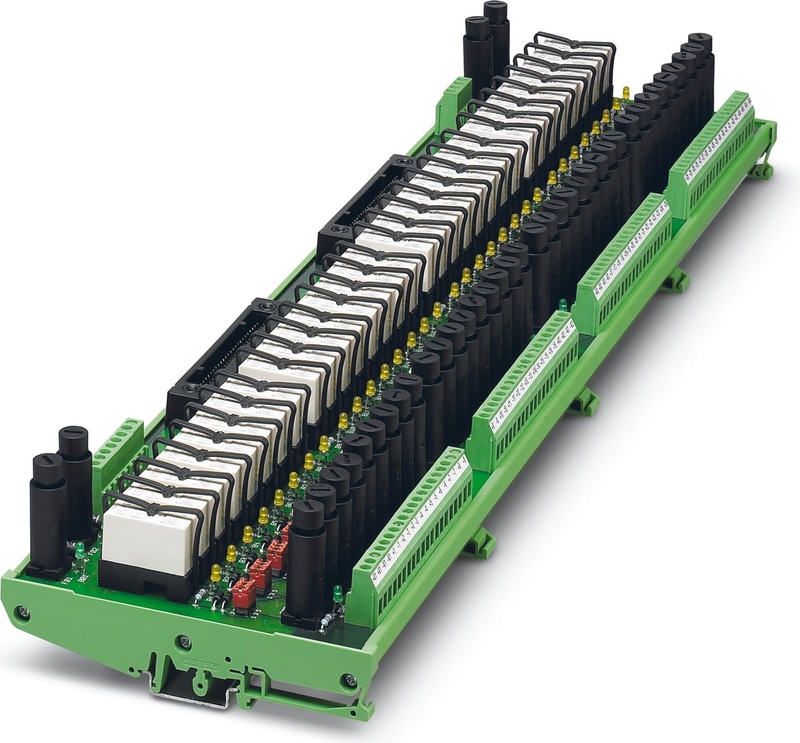

UM-2KS50/32-MR/21/ADV151/SO179 - Module actif
Module à relais d'entrée à 32 voies (1 contact NO) à raccordement vissé et avec fusible (1 A). Raccordement d'E/S redondant de l'alimentation en tension et du connecteur 50 pôles. Compatible avec les cartes Yokogawa ADV151 et ADV161.
Spécifications techniques
| Largeur | 519,5 mm |
| Hauteur | 127,5 mm |
| Profondeur | 60,5 mm |
| Température ambiante (fonctionnement) | -20 °C ... 50 °C |
| Température ambiante (stockage/transport) | -20 °C ... 70 °C |
| Altitude maximale | ≤ 2000 m |
| Degré de protection | IP00 |
| Tension d'entrée nominale UN | 24 V DC |
| Plage de tension d'entrée en référence à UN | 0.9 ... 1.1 |
| Courant d'entrée typique à UN | 18 mA (par canal) |
| Temps de réponse typique | 8 ms |
| Délai de publication typique | 10 ms |
| Type de protection | Fonctionnement libre |
| Circuit de protection/composant | Diode d'amortissement |
| Type de protection | Protection contre l'inversion de polarité |
| Circuit de protection/composant | Diode de protection de la polarité |
| Affichage de l'état/canal | LED jaune |
| Type de contact | Contact simple, 1 contact N/O |
| Matériau de contact | AgNi |
| Tension de commutation maximale | 24 V AC/DC (courant max. par canal 100 mA, courant total max. 1 A) |
| Temps de réponse typique | environ 10 ms |
| Temps d'arrêt typique | environ 10 ms |
| Fusible de sortie | 32x 80 mA 5x20 fusible |
| Fusible | Fusible 5x20 |
| Nombre de canaux | 32 |
| Durée de vie mécanique | 3x 107 cycles |
| Position de montage | tous |
| Nom de la connexion | Sur le terrain |
| Méthode de connexion | Raccordement à vis |
| Section transversale du conducteur solide | 0,2 mm² ... 4 mm² |
| Section transversale du conducteur flexible | 0,2 mm² ... 2,5 mm². |
| Section du conducteur AWG | 24 ... 12 |
| Nom de la connexion | Niveau du contrôleur |
| Méthode de connexion | Compatible avec le système KS de Yokogawa |
| Nombre de connexions | 2 |
| Nombre de postes | 50 |
| Note | Câbles de système utilisables : Phoenix Contact YUC50, Yokogawa AKB331 |
| Couple | 0,5 Nm |
| Contrôleur | YOKOGAWA CS3000 CentumVP |
| - carte E/S appropriée | ADV151 |
| - carte E/S appropriée | ADV161 |
| Contrôleur | YOKOGAWA STARDOM |
| - carte E/S appropriée | NFDV151 |
| - carte E/S appropriée | NFDV161 |
| Désignation | Distances d'isolement dans l'air et lignes de fuite, entrée/sortie |
| Normes/réglementations | DIN EN 50178 |
| Tension d'isolation nominale | 50 V |
| Tension de choc nominale | 0,5 kV (1,2/50 μs) |
| Isolation | Isolation fonctionnelle |
| Degré de pollution | 2 |
| Catégorie de surtension | II |
| Désignation | Distances dans l'air et lignes de fuite, sortie/sortie |
| Normes/réglementations | DIN EN 50178 |
| Tension d'isolation nominale | 50 V |
| Tension de choc nominale | 0,5 kV (1,2/50 μs) |
| Isolation | Isolation fonctionnelle |
| Degré de pollution | 2 |
| Catégorie de surtension | II |
| REACh SVHC | Plomb 7439-92-1 |
| REACh SVHC | Anhydride hexahydrométhylphtalique |
| Chine RoHS | Respectueux de l'environnement Durée d'utilisation = 50 ans |
| Chine RoHS | Pour plus d'informations sur les substances dangereuses, voir l'onglet "Téléchargements", catégorie "Déclaration du fabricant". |
