Distributeur OfficielSKU
MPN
UM-2KS50/4FLK14/YCS
Weight
0.232 kg
Series UM

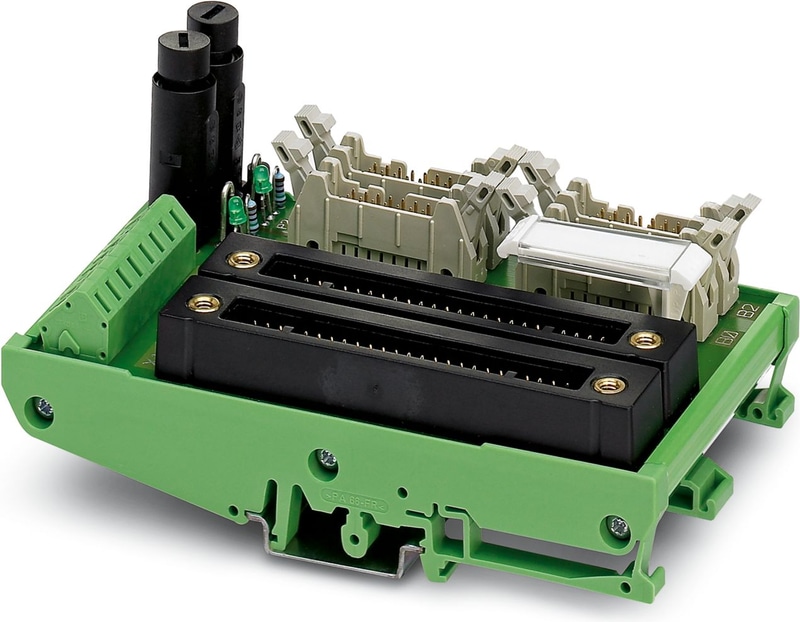

UM-2KS50/4FLK14/YCS - Module passif
Module d'entrées / sorties TOR à 32 canaux, avec alimentation en tension redondante. Adapté pour les cartes Yokogawa ADV 151, ADV 161, ADV 551 et ADV 561.
Spécifications techniques
| Largeur | 76,5 mm |
| Hauteur | 127,5 mm |
| Profondeur | 60,5 mm |
| Température ambiante (fonctionnement) | -20 °C ... 50 °C |
| Température ambiante (stockage/transport) | -20 °C ... 70 °C |
| Tension nominale UN | 24 V DC ±10 % |
| Courant max. admissible (par branche) | 1 A |
| Position de montage | tous |
| Nom de la connexion | Sur le terrain |
| Méthode de connexion | Bande de broches IDC/FLK |
| Nombre de connexions | 4 |
| Nombre de postes | 14 |
| Nom de la connexion | Niveau du contrôleur |
| Méthode de connexion | Compatible avec le système KS de Yokogawa |
| Nombre de connexions | 2 |
| Nombre de postes | 50 |
| Note | Câbles de système utilisables : Phoenix Contact YUC50, Yokogawa AKB331 |
| Couple | 0,5 Nm |
| Contrôleur | YOKOGAWA CS3000 CentumVP |
| - carte E/S appropriée | ADV151 |
| - carte E/S appropriée | ADV161 |
| - carte E/S appropriée | ADV551 |
| - carte E/S appropriée | ADV561 |
| Contrôleur | YOKOGAWA STARDOM |
| - carte E/S appropriée | NFDV151 |
| - carte E/S appropriée | NFDV161 |
| - carte E/S appropriée | NFDV551 |
| - carte E/S appropriée | NFDV561 |
| Normes/réglementations | DIN EN 50178 |
| REACh SVHC | Plomb 7439-92-1 |
| REACh SVHC | Anhydride hexahydrométhylphtalique |
| Chine RoHS | Respectueux de l'environnement Durée d'utilisation = 50 ans |
| Chine RoHS | Pour plus d'informations sur les substances dangereuses, voir l'onglet "Téléchargements", catégorie "Déclaration du fabricant". |
