Distributeur OfficielSKU
MPN
UM-2KS50/32R/SI/J/DO24V/YCS
Weight
0.857 kg
Series UM

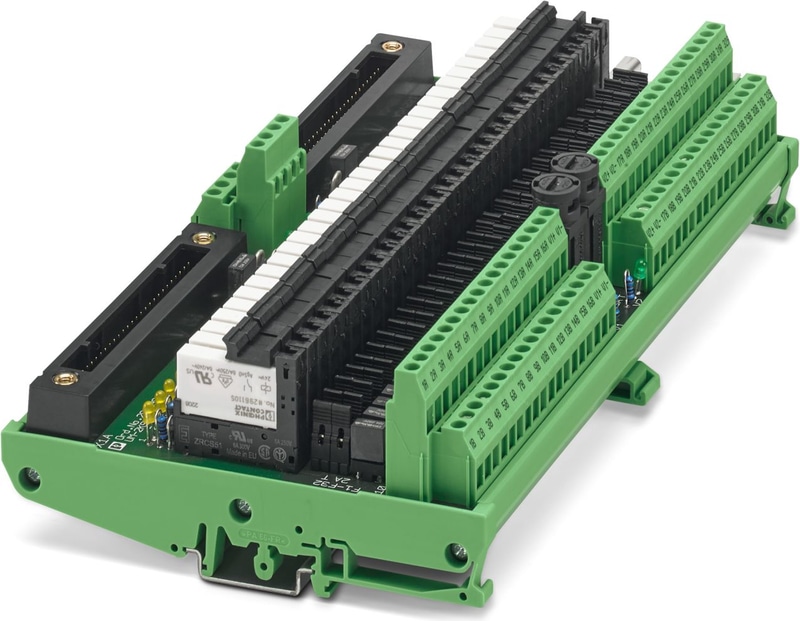

UM-2KS50/32R/SI/J/DO24V/YCS - Module actif
Module à relais de sortie 24 V DC à 32 canaux avec raccordement vissé et connexion système redondante à 50 pôles, fusible et cavalier dans chaque circuit de sortie, pour Yokogawa ADV551 et ADV561
Spécifications techniques
| Type de note | Notes sur le fonctionnement |
| Note | Ne pas connecter les canaux adjacents à SELV/PELV et FELV. |
| Type de note | Notes sur le fonctionnement |
| Note | Aucune protection supplémentaire contre les contacts n'est requise en cas d'utilisation d'une tension SELV/PELV (≤ 25 V AC ou 60 V DC). |
| Type de note | Notes sur le fonctionnement |
| Note | |
| Type de note | Notes sur le fonctionnement |
| Note | Ne pas utiliser pour l'isolation |
| Largeur | 217,5 mm |
| Hauteur | 127,5 mm |
| Profondeur | 60,5 mm |
| Température ambiante (fonctionnement) | -20 °C ... 50 °C |
| Température ambiante (stockage/transport) | -20 °C ... 80 °C |
| Humidité admissible (fonctionnement) | 10 % ... 95 % (sans condensation) |
| Degré de protection | IP20 |
| Tension d'entrée nominale UN | 24 V DC |
| Plage de tension d'entrée en référence à UN | 0.8 ... 1.2 |
| Courant d'entrée typique à UN | 7 mA |
| Temps de réponse typique | 5 ms |
| Délai de publication typique | 6 ms |
| Type de protection | Diode de roue libre |
| Circuit de protection/composant | Diode d'amortissement |
| Affichage de l'état/canal | LED verte |
| Type de contact | 1 n/o contact |
| Matériau de contact | AgSnO |
| Tension de commutation maximale | 24 V DC |
| Tension de commutation minimale | 5 V (100 mA) |
| Limitation du courant continu | 2 A (à 23 °C, protégé par un fusible (2 AT)) |
| Limitation du courant continu | 1,7 A (à 50 °C, protégé par un fusible (2 AT)) |
| Courant de commutation min. | 1 mA (24 V) |
| Pouvoir de coupure (charge ohmique) max. | 48 W |
| Durée de vie mécanique | 2x 107 cycles |
| Mode de fonctionnement | Facteur de fonctionnement de 100 |
| Position de montage | tous |
| Instructions de montage | En rangées à espacement nul |
| Nom de la connexion | Niveau du contrôleur |
| Méthode de connexion | Compatible avec le système KS de Yokogawa |
| Nombre de connexions | 2 |
| Nombre de postes | 50 |
| Nom de la connexion | Sur le terrain |
| Méthode de connexion | Raccordement à vis |
| Nombre de connexions | 32 |
| Nombre de postes | 2 |
| Section transversale du conducteur solide | 0,2 mm² ... 4 mm² |
| Section transversale du conducteur flexible | 0,2 mm² ... 2,5 mm². |
| Section du conducteur AWG | 24 ... 12 |
| Nom de la connexion | Approvisionnement |
| Méthode de connexion | Raccordement à vis |
| Nombre de connexions | 4 |
| Nombre de postes | 2 |
| Section transversale du conducteur solide | 0,2 mm² ... 4 mm² |
| Section transversale du conducteur flexible | 0,2 mm² ... 2,5 mm². |
| Section du conducteur AWG | 24 ... 12 |
| Contrôleur | YOKOGAWA CENTUM VP |
| - carte E/S appropriée | ADV551 |
| - carte E/S appropriée | ADV561 |
| - carte E/S appropriée | NFDV551 |
| - carte E/S appropriée | NFDV561 |
| Normes/réglementations | DIN EN 50178 |
| Normes/réglementations | IEC 60664-1 |
| Tension d'isolation nominale | 50 V AC |
| Tension de choc nominale | 0,5 kV (isolation de base) |
| Degré de pollution | 2 |
| Catégorie de surtension | II |
| REACh SVHC | Plomb 7439-92-1 |
| REACh SVHC | Anhydride hexahydrométhylphtalique |
| Chine RoHS | Respectueux de l'environnement Durée d'utilisation = 50 ans |
| Chine RoHS | Pour plus d'informations sur les substances dangereuses, voir l'onglet "Téléchargements", catégorie "Déclaration du fabricant". |
