Distributeur OfficielSKU
MPN
UM-2KS50/32IM/SI/BFI/YCS
Weight
0.396 kg
Series UM

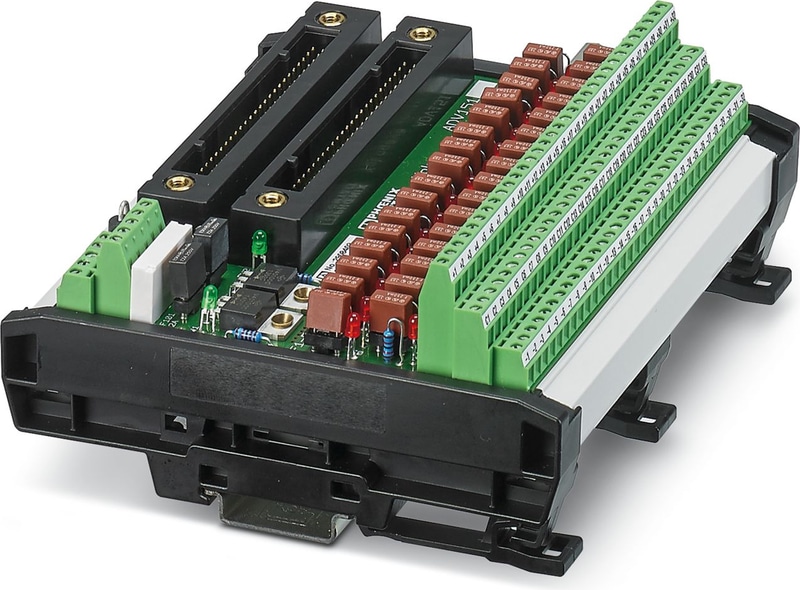

UM-2KS50/32IM/SI/BFI/YCS - Module passif
Module d'entrée 24 V DC à 32 canaux avec raccordement vissé et connexion système redondante à 50 pôles, fusible dans chaque circuit d'entrée, pour Yokogawa ADV151 et ADV161
Spécifications techniques
| Type de note | Notes sur le fonctionnement |
| Note | Ne pas connecter les canaux adjacents à des tensions SELV/ PELV et à des tensions dangereuses au toucher. |
| Type de note | Notes sur le fonctionnement |
| Note | Aucune protection supplémentaire contre les contacts n'est requise en cas d'utilisation d'une tension SELV/PELV (≤ 25 V AC ou 60 V DC). |
| Type de note | Notes sur le fonctionnement |
| Note | |
| Largeur | 135 mm |
| Hauteur | 128 mm |
| Profondeur | 62 mm |
| Température ambiante (fonctionnement) | -20 °C ... 50 °C |
| Température ambiante (stockage/transport) | -20 °C ... 80 °C |
| Altitude maximale | ≤ 2000 m |
| Humidité admissible (fonctionnement) | 10 % ... 95 % (sans condensation) |
| Degré de protection | IP00 |
| Type de contact | 1 n/o contact |
| Type de contact de commutation | Double contact |
| Matériau de contact | AgNi, 5 µm plaqué or dur |
| Tension de commutation maximale | < 25 V AC |
| Tension de commutation maximale | 48 V DC |
| Tension de commutation minimale | 5 V DC |
| Limitation du courant continu | 1 A |
| Courant de commutation min. | 1 mA |
| Pouvoir de coupure (charge ohmique) max. | 24 W (24 V DC) |
| Pouvoir de coupure (charge ohmique) max. | 48 W (48 V DC) |
| Pouvoir de coupure (charge ohmique) max. | 25 VA (25 V AC) |
| Durée de vie mécanique | environ 2x 107 cycles |
| Tension nominale UN | 24 V DC |
| Tension nominale UN | 19,2 V DC ... 26,4 V DC |
| Courant max. admissible (par branche) | 250 mA (respecter le déclassement) |
| Courant maximal admissible (toutes les branches) | 2 A (respecter le déclassement) |
| Affichage de l'état | LED rouge |
| Position de montage | tous |
| Instructions de montage | En rangées à espacement nul |
| Nom de la connexion | Sur le terrain |
| Méthode de connexion | Raccordement à vis |
| Longueur de dénudage | 5 mm |
| Filet de vis | M2 |
| Nombre de connexions | 32 |
| Nombre de postes | 2 |
| Section transversale du conducteur solide | 0,14 mm² ... 1,5 mm² |
| Section transversale du conducteur flexible | 0,14 mm² ... 1 mm² (sans embout) |
| Section du conducteur AWG | 26 ... 16 |
| Couple | 0,22 Nm ... 0,25 Nm |
| Nom de la connexion | Niveau du contrôleur |
| Méthode de connexion | Compatible avec le système KS de Yokogawa |
| Nombre de connexions | 2 |
| Nombre de postes | 50 |
| Contrôleur | YOKOGAWA CENTUM VP |
| - carte E/S appropriée | ADV151 |
| - carte E/S appropriée | ADV161 |
| - carte E/S appropriée | NFDV151 |
| - carte E/S appropriée | NFDV161 |
| Normes/réglementations | DIN EN 50178 |
| Tension d'isolation nominale | 50 V DC |
| Tension de choc nominale | 0,5 kV |
| Isolation | Isolation fonctionnelle |
| Degré de pollution | 2 |
| Catégorie de surtension | II |
| REACh SVHC | Plomb 7439-92-1 |
| REACh SVHC | Anhydride hexahydrométhylphtalique |
| Chine RoHS | Respectueux de l'environnement Durée d'utilisation = 50 ans |
| Chine RoHS | Pour plus d'informations sur les substances dangereuses, voir l'onglet "Téléchargements", catégorie "Déclaration du fabricant". |
Pourquoi Proax pour Phoenix Contact 2908402?
Proax est le distributeur autorisé de Phoenix Contact 2908402. Chez Proax, nous sommes l'un des plus grands distributeurs de Phoenix Contact en Amérique du Nord. Notre équipe technique interne, qui est hautement qualifiée, est prête à répondre à vos besoins techniques!
Avez-vous une question? pour vous aider à obtenir le bon produit le plus rapidement possible pour votre projet. Nous sommes toujours là pour vous aider!
Délai de livraison court
Personnel qualifié
Chat en direct
Support technique
Inventaire local
60+ ans d'expérience
Informations complémentaires
| Taille de l'emballage | 1 |
