Distributeur OfficielSKU
MPN
UM-2KS50/DO 8/RS/KDS-3/SO227
Weight
0.6 kg
Series UM

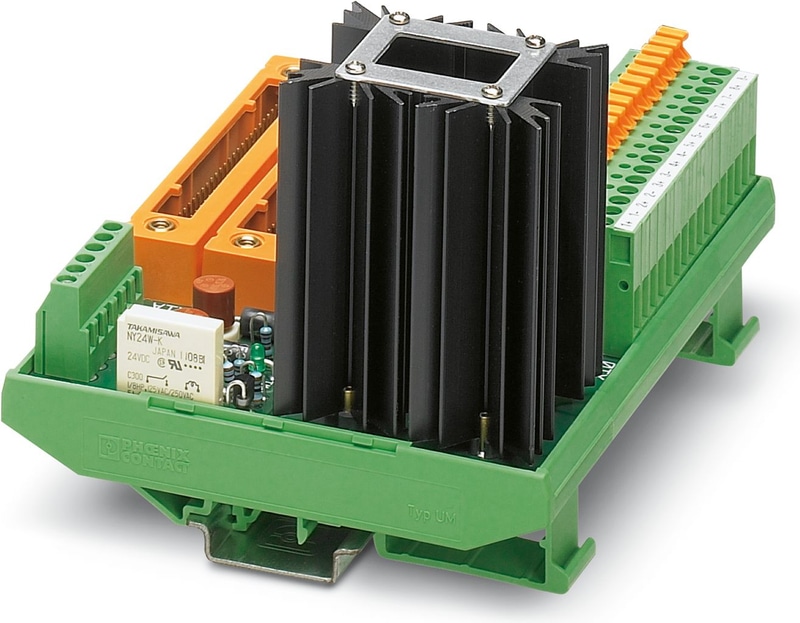

UM-2KS50/DO 8/RS/KDS-3/SO227 - Modules de sortie
Module de sorties numérique à 8 canaux avec raccordement vissé et fonction de sectionnement par couteau. Alimentation redondante en tension avec relais de signalisation. Adapté pour la carte Yokogawa SDV 531.
Spécifications techniques
| Type de note | Notes sur le fonctionnement |
| Note | La surveillance de la tension sur le module ne fonctionne pas en combinaison avec les blocs de jonction à fusibles HESILED en amont avec affichage LED intégré. |
| Largeur | 145,5 mm |
| Hauteur | 112 mm |
| Profondeur | 93 mm |
| Température ambiante (fonctionnement) | -20 °C ... 70 °C |
| Altitude maximale | < 2000 m |
| Degré de protection | IP00 |
| Degré de protection | ≥ IP54 (lieu d'installation) |
| Tension nominale UN | 30 V DC |
| Courant max. admissible (par branche) | 630 mA |
| Courant max. admissible (alimentation séparée) | 6.3 A |
| Position de montage | tous |
| Nom de la connexion | Sur le terrain |
| Méthode de connexion | Raccordement à vis |
| Nombre de postes | 16 |
| Section transversale du conducteur solide | 0,2 mm² ... 4 mm² |
| Section transversale du conducteur flexible | 0,2 mm² ... 2,5 mm². |
| Section du conducteur AWG | 24 ... 12 |
| Nom de la connexion | Niveau du contrôleur |
| Méthode de connexion | Compatible avec le système KS de Yokogawa |
| Nombre de connexions | 2 |
| Nombre de postes | 50 |
| Couple | 0,5 Nm |
| Nom de la connexion | Approvisionnement |
| Méthode de connexion | Raccordement à vis |
| Nombre de connexions | 1 |
| Nombre de postes | 6 |
| Section transversale du conducteur solide | 0,2 mm² ... 4 mm² |
| Section transversale du conducteur flexible | 0,2 mm² ... 2,5 mm². |
| Section du conducteur AWG | 24 ... 12 |
| Contrôleur | Yokogawa ProSafe-RS |
| - carte E/S appropriée | SDV531 |
| Désignation | Distances d'isolement dans l'air et lignes de fuite |
| Normes/réglementations | DIN EN 50178 : 1998-04 |
| Tension d'isolation nominale | 50 V |
| Tension de choc nominale | 0,5 kV (1,2/50 μs) |
| Isolation | Isolation fonctionnelle |
| Degré de pollution | 2 |
| Catégorie de surtension | II |
| REACh SVHC | Plomb 7439-92-1 |
| REACh SVHC | Anhydride hexahydrométhylphtalique |
| Chine RoHS | Respectueux de l'environnement Durée d'utilisation = 50 ans |
| Chine RoHS | Pour plus d'informations sur les substances dangereuses, voir l'onglet "Téléchargements", catégorie "Déclaration du fabricant". |
Accessories
Kit de fusibles, nombre: 8 Quantité, type de fusible: Fusible (TR5), intensité nominale: 6,3 A, caractéristiques de déclenchement: temporisé (T)
Kit de fusibles, nombre: 8 Quantité, type de fusible: Fusible (TR5), intensité nominale: 0,63 A, caractéristiques de déclenchement: temporisé (T)
Adaptateur frontal surmoulé avec câble rond préconfectionné et connecteur femelle 50 pôles, surmoulé des deux côtés, pour le raccordement des commandes Yokogawa ProSafe. Longueur de câble : 2,0 m- Adaptateur frontal surmoulé avec câble rond préconfectionné et connecteur femelle 50 pôles, surmoulé des deux côtés, pour le raccordement des commandes Yokogawa ProSafe. Longueur de câble : 3,0 m
- Adaptateur frontal surmoulé avec câble rond préconfectionné et connecteur femelle 50 pôles, surmoulé des deux côtés, pour le raccordement des commandes Yokogawa ProSafe. Longueur de câble : 4,0 m
- Adaptateur frontal surmoulé avec câble rond préconfectionné et connecteur femelle 50 pôles, surmoulé des deux côtés, pour le raccordement des commandes Yokogawa ProSafe. Longueur de câble : 6,0 m
- Adaptateur frontal surmoulé avec câble rond préconfectionné et connecteur femelle 50 pôles, surmoulé des deux côtés, pour le raccordement des commandes Yokogawa ProSafe. Longueur de câble : 8,0 m
- Adaptateur frontal surmoulé avec câble rond préconfectionné et connecteur femelle 50 pôles, surmoulé des deux côtés, pour le raccordement des commandes Yokogawa ProSafe. Longueur de câble : 10,0 m
- Adaptateur frontal surmoulé avec câble rond préconfectionné et connecteur femelle 50 pôles, surmoulé des deux côtés, pour le raccordement des commandes Yokogawa ProSafe. Longueur de câble : 15,0 m
- Adaptateur frontal surmoulé avec câble rond préconfectionné et connecteur femelle 50 pôles, surmoulé des deux côtés, pour le raccordement des commandes Yokogawa ProSafe. Longueur de câble : 20,0 m
- Adaptateur frontal surmoulé avec câble rond préconfectionné et connecteur femelle 50 pôles, surmoulé des deux côtés, pour le raccordement des commandes Yokogawa ProSafe. Longueur de câble : 25,0 m
- Adaptateur frontal surmoulé avec câble rond préconfectionné et connecteur femelle 50 pôles, surmoulé des deux côtés, pour le raccordement des commandes Yokogawa ProSafe. Longueur de câble : 30,0 m
- Adaptateur frontal surmoulé avec câble rond exempt d'halogène et préconfectionné et connecteur femelle 50 pôles, surmoulé des deux côtés, pour le raccordement des commandes Yokogawa ProSafe. Longueur de câble : 1,0 m
- Adaptateur frontal surmoulé avec câble rond exempt d'halogène et préconfectionné et connecteur femelle 50 pôles, surmoulé des deux côtés, pour le raccordement des commandes Yokogawa ProSafe. Longueur de câble : 2,0 m
- Adaptateur frontal surmoulé avec câble rond exempt d'halogène et préconfectionné et connecteur femelle 50 pôles, surmoulé des deux côtés, pour le raccordement des commandes Yokogawa ProSafe. Longueur de câble : 3,0 m
- Adaptateur frontal surmoulé avec câble rond exempt d'halogène et préconfectionné et connecteur femelle 50 pôles, surmoulé des deux côtés, pour le raccordement des commandes Yokogawa ProSafe. Longueur de câble : 4,0 m
- Adaptateur frontal surmoulé avec câble rond exempt d'halogène et préconfectionné et connecteur femelle 50 pôles, surmoulé des deux côtés, pour le raccordement des commandes Yokogawa ProSafe. Longueur de câble : 5,0 m
- Adaptateur frontal surmoulé avec câble rond exempt d'halogène et préconfectionné et connecteur 50 pôles, surmoulé des deux côtés, pour le raccordement des commandes Yokogawa ProSafe. Longueur de câble : 6,0 m
- Adaptateur frontal surmoulé avec câble rond exempt d'halogène et préconfectionné et connecteur femelle 50 pôles, surmoulé des deux côtés, pour le raccordement des commandes Yokogawa ProSafe. Longueur de câble : 7,0 m
- Adaptateur frontal surmoulé avec câble rond exempt d'halogène et préconfectionné et connecteur femelle 50 pôles, surmoulé des deux côtés, pour le raccordement des commandes Yokogawa ProSafe. Longueur de câble : 8,0 m
- Adaptateur frontal surmoulé avec câble rond exempt d'halogène et préconfectionné et connecteur femelle 50 pôles, surmoulé des deux côtés, pour le raccordement des commandes Yokogawa ProSafe. Longueur de câble : 9,0 m
- Adaptateur frontal surmoulé avec câble rond exempt d'halogène et préconfectionné et connecteur femelle 50 pôles, surmoulé des deux côtés, pour le raccordement des commandes Yokogawa ProSafe. Longueur de câble : 10,0 m
- Adaptateur frontal surmoulé avec câble rond exempt d'halogène et préconfectionné et connecteur femelle 50 pôles, surmoulé des deux côtés, pour le raccordement des commandes Yokogawa ProSafe. Longueur de câble : 15,0 m
- Adaptateur frontal surmoulé avec câble rond exempt d'halogène et préconfectionné et connecteur femelle 50 pôles, surmoulé des deux côtés, pour le raccordement des commandes Yokogawa ProSafe. Longueur de câble : 20,0 m
- Adaptateur frontal surmoulé avec câble rond exempt d'halogène et préconfectionné et connecteur 50 pôles, surmoulé des deux côtés, pour le raccordement des commandes Yokogawa ProSafe. Longueur de câble : 25,0 m
- Adaptateur frontal surmoulé avec câble rond exempt d'halogène et préconfectionné et connecteur femelle 50 pôles, surmoulé des deux côtés, pour le raccordement des commandes Yokogawa ProSafe. Longueur de câble : 30,0 m
- Adaptateur frontal surmoulé avec câble rond exempt d'halogène et préconfectionné et connecteur femelle 50 pôles, surmoulé des deux côtés, pour le raccordement des commandes Yokogawa ProSafe. Longueur de câble : 35,0 m
FLK 50-PA/EZ-DR/HF/KS/4000/YOC, Adaptateur frontal moulé avec câble rond sans halogène et un connecteur femelle de 50 pôles moulé par injection des deux côtés pour le raccordement des contrôleurs Yokogawa ProSafe. Longueur du câble : 40,0 m- Adaptateur frontal surmoulé avec câble rond exempt d'halogène et préconfectionné et connecteur femelle 50 pôles, surmoulé des deux côtés, pour le raccordement des commandes Yokogawa ProSafe. Longueur de câble : 45,0 m
- Adaptateur frontal surmoulé avec câble rond exempt d'halogène et préconfectionné et connecteur femelle 50 pôles, surmoulé des deux côtés, pour le raccordement des commandes Yokogawa ProSafe. Longueur de câble : 50,0 m
Pourquoi Proax pour Phoenix Contact 2319168?
Proax est le distributeur autorisé de Phoenix Contact 2319168. Chez Proax, nous sommes l'un des plus grands distributeurs de Phoenix Contact en Amérique du Nord. Notre équipe technique interne, qui est hautement qualifiée, est prête à répondre à vos besoins techniques!
Avez-vous une question? pour vous aider à obtenir le bon produit le plus rapidement possible pour votre projet. Nous sommes toujours là pour vous aider!
Délai de livraison court
Personnel qualifié
Chat en direct
Support technique
Inventaire local
60+ ans d'expérience
Informations complémentaires
| Taille de l'emballage | 1 |
