Distributeur OfficielSKU
MPN
UM-2KS50/DO32REL/CS/SO180
Weight
0.831 kg
Series UM

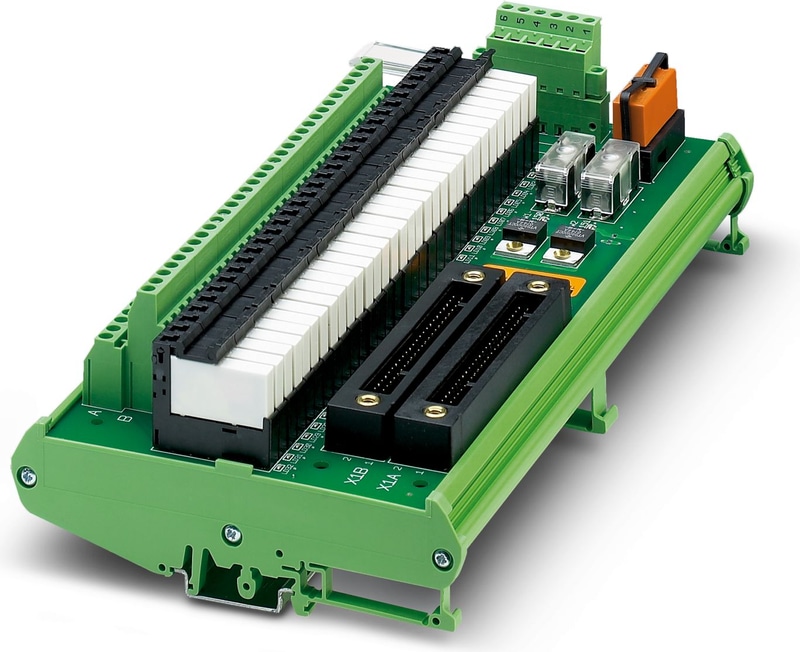

UM-2KS50/DO32REL/CS/SO180 - Module actif
Module à relais à 32 voies avec raccordement vissé et alimentation en tension redondante. Adapté pour les cartes Yokogawa ADV551 et ADV561.
Documents
Spécifications techniques
| Type de note | Notes sur le fonctionnement |
| Note | La surveillance de la tension sur le module ne fonctionne pas en combinaison avec les blocs de jonction à fusibles HESILED en amont avec affichage LED intégré. |
| Largeur | 240 mm |
| Hauteur | 126 mm |
| Profondeur | 65 mm |
| Température ambiante (fonctionnement) | -20 °C ... 50 °C |
| Température ambiante (stockage/transport) | -20 °C ... 70 °C |
| Altitude maximale | < 2000 m |
| Degré de protection | IP00 |
| Tension d'entrée nominale UN | 24 V DC |
| Plage de tension d'entrée en référence à UN | 0.9 ... 1.1 |
| Courant d'entrée typique à UN | 9 mA (par relais) |
| Type de protection | Diode d'amortissement, protection de la polarité |
| Circuit de protection/composant | Diode d'amortissement, diode de protection de la polarité |
| Affichage de l'état/canal | LED jaune |
| Type de contact | 1 n/o contact |
| Matériau de contact | AgSnO, plaqué or dur |
| Tension de commutation maximale | 250 V AC |
| Limitation du courant continu | 50 mA |
| Courant de commutation min. | 10 mA |
| Pouvoir de coupure (charge ohmique) max. | 1,2 W (à 24 V DC) |
| Nombre de canaux | 32 |
| Position de montage | tous |
| Nom de la connexion | Sur le terrain |
| Méthode de connexion | Raccordement à vis |
| Nombre de postes | 32 |
| Section transversale du conducteur solide | 0,14 mm² ... 1,5 mm² |
| Section transversale du conducteur flexible | 0,14 mm² ... 1,5 mm² |
| Section du conducteur AWG | 26 ... 14 |
| Nom de la connexion | Niveau du contrôleur |
| Méthode de connexion | Compatible avec le système KS de Yokogawa |
| Nombre de connexions | 1 |
| Nombre de postes | 50 |
| Note | Câbles de système utilisables : Phoenix Contact YUC50, Yokogawa AKB331 |
| Couple | 0,5 Nm |
| Nom de la connexion | Alimentation électrique |
| Méthode de connexion | Raccordement à vis |
| Nombre de postes | 6 |
| Section transversale du conducteur solide | 0,2 mm² ... 2,5 mm². |
| Section transversale du conducteur flexible | 0,2 mm² ... 1,5 mm² |
| Section du conducteur AWG | 26 ... 14 |
| Contrôleur | YOKOGAWA CS3000 CentumVP |
| - carte E/S appropriée | ADV551 |
| - carte E/S appropriée | ADV561 |
| Contrôleur | YOKOGAWA STARDOM |
| - carte E/S appropriée | NFDV551 |
| - carte E/S appropriée | NFDV561 |
| Désignation | Distances d'isolement dans l'air et lignes de fuite, entrée/sortie |
| Normes/réglementations | DIN EN 50178 |
| Tension d'isolation nominale | 260 V |
| Tension de choc nominale | 6 kV (1,2/50 μs) |
| Isolation | Isolation renforcée |
| Degré de pollution | 2 |
| Catégorie de surtension | III |
| Désignation | Distances dans l'air et lignes de fuite, sortie/sortie |
| Normes/réglementations | DIN EN 50178 |
| Tension d'isolation nominale | 260 V |
| Tension de choc nominale | 4 kV (1,2/50 μs) |
| Isolation | Isolation de base |
| Degré de pollution | 2 |
| Catégorie de surtension | III |
| REACh SVHC | Plomb 7439-92-1 |
| Chine RoHS | Respectueux de l'environnement Durée d'utilisation = 50 ans |
| Chine RoHS | Pour plus d'informations sur les substances dangereuses, voir l'onglet "Téléchargements", catégorie "Déclaration du fabricant". |
