Distributeur OfficielSKU
MPN
UM-2KS50/DI32/CS/Z/SO180
Weight
0.617 kg
Series UM

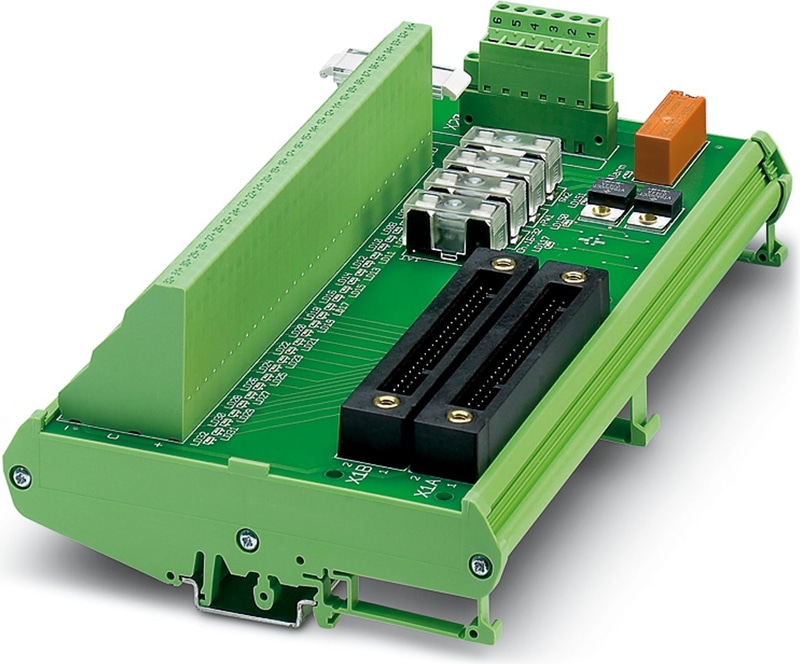

UM-2KS50/DI32/CS/Z/SO180 - Module passif
Module d'entrées TOR à 32 canaux avec raccordement à ressort et alimentation en tension redondante. Adapté pour les cartes Yokogawa ADV151 et ADV161.
Spécifications techniques
| Type de note | Notes sur le fonctionnement |
| Note | La surveillance de la tension sur le module ne fonctionne pas en combinaison avec les blocs de jonction à fusibles HESILED en amont avec affichage LED intégré. |
| Largeur | 216 mm |
| Hauteur | 126 mm |
| Profondeur | 65 mm |
| Température ambiante (fonctionnement) | -20 °C ... 50 °C |
| Température ambiante (stockage/transport) | -20 °C ... 70 °C |
| Tension nominale UN | 24 V DC ±10 % |
| Courant max. admissible (par branche) | 100 mA |
| Position de montage | tous |
| Nom de la connexion | Sur le terrain |
| Méthode de connexion | Connexion à ressort |
| Nombre de postes | 32 |
| Section transversale du conducteur solide | 0,2 mm² ... 2,5 mm². |
| Section transversale du conducteur flexible | 0,2 mm² ... 1,5 mm² |
| Section du conducteur AWG | 24 ... 14 |
| Nom de la connexion | Niveau du contrôleur |
| Méthode de connexion | Compatible avec le système KS de Yokogawa |
| Nombre de connexions | 2 |
| Nombre de postes | 50 |
| Note | Câbles de système utilisables : Phoenix Contact YUC50, Yokogawa AKB331 |
| Couple | 0,5 Nm |
| Méthode de connexion | Raccordement à vis |
| Nombre de connexions | 1 |
| Nombre de postes | 6 |
| Section transversale du conducteur solide | 0,2 mm² ... 2,5 mm². |
| Section transversale du conducteur flexible | 0,2 mm² ... 1,5 mm² |
| Section du conducteur AWG | 24 ... 14 |
| Nom de la connexion | Connecteur HART |
| Méthode de connexion | Connecteur HART |
| Nombre de connexions | 1 |
| Nombre de postes | 26 |
| Contrôleur | YOKOGAWA CS3000 CentumVP |
| - carte E/S appropriée | ADV151 |
| - carte E/S appropriée | ADV161 |
| Contrôleur | YOKOGAWA STARDOM |
| - carte E/S appropriée | NFDV151 |
| - carte E/S appropriée | NFDV161 |
| Normes/réglementations | DIN EN 50178 |
| Tension de choc nominale | 0,5 kV |
| Degré de pollution | 2 |
| Catégorie de surtension | II |
| REACh SVHC | Plomb 7439-92-1 |
| Chine RoHS | Respectueux de l'environnement Durée d'utilisation = 50 ans |
| Chine RoHS | Pour plus d'informations sur les substances dangereuses, voir l'onglet "Téléchargements", catégorie "Déclaration du fabricant". |
