Distributeur OfficielSKU
MPN
UM-2KS50/32-MR/21/ADV551/SO179
Weight
1.973 kg
Series UM

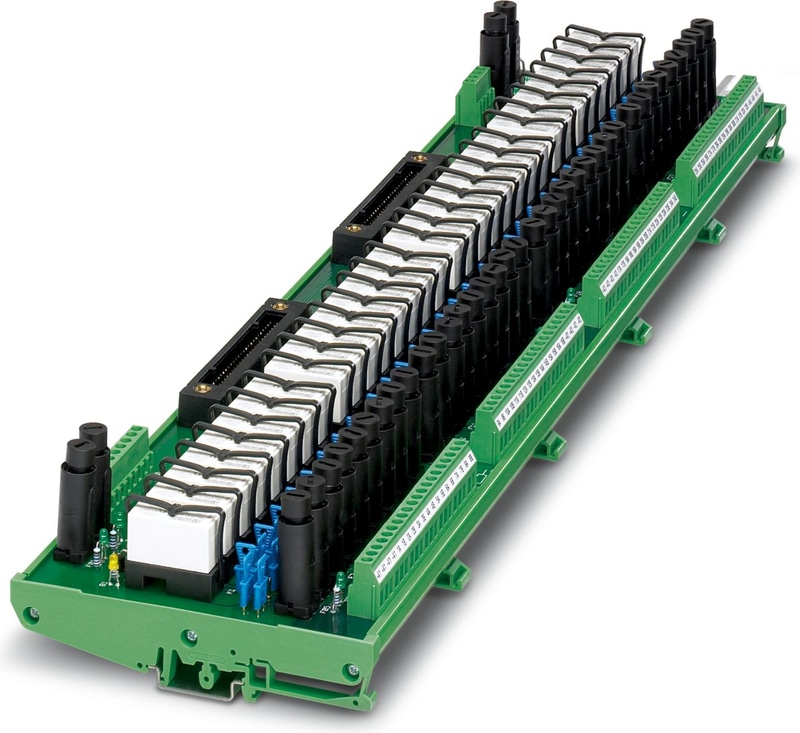

UM-2KS50/32-MR/21/ADV551/SO179 - Module actif
Module à relais de sortie à 32 canaux (1 contact NO et 1 contact NF) à raccordement vissé et avec fusible (1 A). Réalisation redondante de l'alimentation en tension et du connecteur de système à 50 pôles. Adapté pour les cartes Yokogawa ADV551 et ADV561.
Spécifications techniques
| Largeur | 519,5 mm |
| Hauteur | 127,5 mm |
| Profondeur | 60,5 mm |
| Température ambiante (fonctionnement) | -20 °C ... 50 °C |
| Température ambiante (stockage/transport) | -20 °C ... 70 °C |
| Altitude maximale | ≤ 2000 m |
| Degré de protection | IP00 |
| Tension d'entrée nominale UN | 24 V DC (courant max. par branche : 18 mA, courant max. total : 1 A) |
| Plage de tension d'entrée en référence à UN | 0.9 ... 1.1 |
| Courant d'entrée typique à UN | 18 mA |
| Temps de réponse typique | 8 ms |
| Délai de publication typique | 10 ms |
| Type de protection | Fonctionnement libre |
| Circuit de protection/composant | Diode d'amortissement |
| Type de protection | Protection contre l'inversion de polarité |
| Circuit de protection/composant | Diode de protection de la polarité |
| Affichage de la tension de fonctionnement | LED verte |
| Affichage de l'état/canal | LED jaune |
| Type de contact | Contact simple, 1 contact N/O ou 1 contact N/C |
| Matériau de contact | AgNi, 5 µm plaqué or dur |
| Tension de commutation maximale | 24 V AC/DC |
| Tension de commutation minimale | 12 V DC (à 10 mA) |
| Limitation du courant continu | 1 A (par canal, alimentation 8 A) |
| Courant de commutation min. | 10 mA |
| Nombre de canaux | 32 |
| Durée de vie mécanique | 3x 107 cycles |
| Mode de fonctionnement | Facteur de fonctionnement de 100 |
| Position de montage | tous |
| Instructions de montage | En rangées à espacement nul |
| Matériau d'isolation du boîtier | PVC, panneau latéral PA non renforcé, |
| Nom de la connexion | Sur le terrain |
| Méthode de connexion | Raccordement à vis |
| Filet de vis | M3 |
| Nombre de connexions | 35 |
| Nombre de postes | 3 |
| Section transversale du conducteur solide | 0,2 mm² ... 4 mm² |
| Section transversale du conducteur flexible | 0,2 mm² ... 2,5 mm². |
| Section du conducteur AWG | 24 ... 12 |
| Nom de la connexion | Niveau du contrôleur |
| Méthode de connexion | Compatible avec le système KS de Yokogawa |
| Longueur de dénudage | 8 mm |
| Nombre de connexions | 2 |
| Nombre de postes | 50 |
| Note | Câbles de système utilisables : Phoenix Contact YUC50, Yokogawa AKB331 |
| Couple | 0,5 Nm |
| Contrôleur | YOKOGAWA CS3000 CentumVP |
| - carte E/S appropriée | ADV551 |
| - carte E/S appropriée | ADV561 |
| Contrôleur | YOKOGAWA STARDOM |
| - carte E/S appropriée | NFDV551 |
| - carte E/S appropriée | NFDV561 |
| Désignation | Distances d'isolement dans l'air et lignes de fuite entre les circuits de puissance |
| Normes/réglementations | DIN EN 50178 |
| Tension d'isolation nominale | 50 V |
| Tension de choc nominale | 0,5 kV |
| Isolation | Isolation fonctionnelle |
| Degré de pollution | 2 |
| Catégorie de surtension | II |
| REACh SVHC | Plomb 7439-92-1 |
| REACh SVHC | Anhydride hexahydrométhylphtalique |
| Chine RoHS | Respectueux de l'environnement Durée d'utilisation = 50 ans |
| Chine RoHS | Pour plus d'informations sur les substances dangereuses, voir l'onglet "Téléchargements", catégorie "Déclaration du fabricant". |
