Distributeur OfficielSKU
MPN
UM-2KS50-RM/MR/SI/1/SDV541
Weight
1.516 kg
Series UM

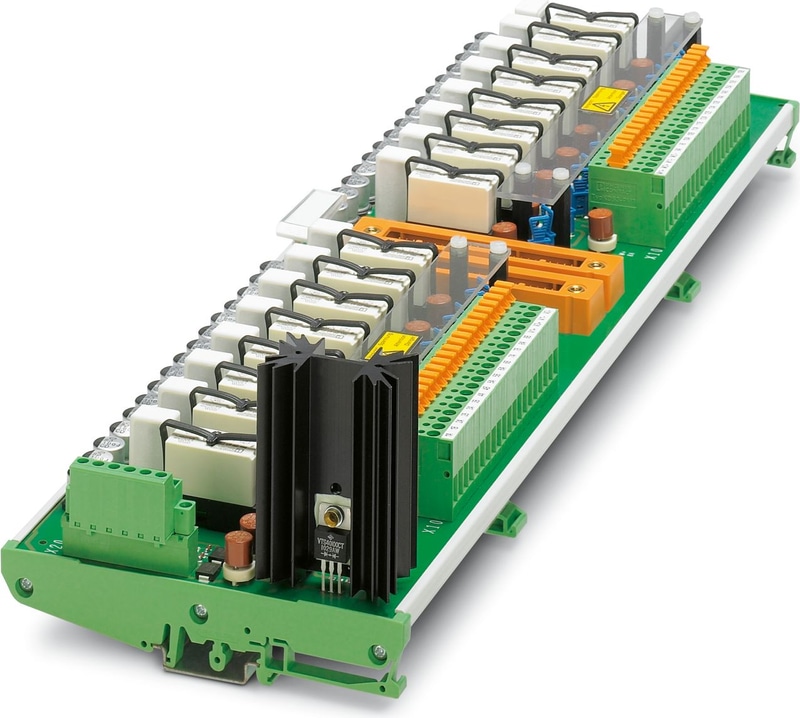

UM-2KS50-RM/MR/SI/1/SDV541 - Module à relais
Module à relais de sortie à 16 canaux avec raccordement vissé et connexion système à 50 pôles, le côté excitation est protégé et éventuellement relié au potentiel, pour carte Yokogawa SDV 541, largeur de module : 425 mm
Spécifications techniques
| Type de note | Notes sur le fonctionnement |
| Note | La surveillance de la tension sur le module ne fonctionne pas en combinaison avec les blocs de jonction à fusibles HESILED en amont avec affichage LED intégré. |
| Largeur | 424,5 mm |
| Hauteur | 127,5 mm |
| Profondeur | 67 mm |
| Température ambiante (fonctionnement) | -20 °C ... 50 °C |
| Altitude maximale | ≤ 2000 m |
| Degré de protection | IP00 |
| Degré de protection | ≥ IP54 (lieu d'installation) |
| Tension d'entrée nominale UN | 24 V DC |
| Plage de tension d'entrée en référence à UN | 0.9 ... 1.1 |
| Courant d'entrée typique à UN | 40 mA |
| Circuit de protection/composant | Diode d'amortissement |
| Affichage de l'état/canal | LED jaune |
| Type de contact | 1 contact N/O par canal |
| Matériau de contact | AgNi (90/10) plaqué or |
| Tension de commutation maximale | 230 V AC |
| Tension de commutation maximale | 63 V DC |
| Limitation du courant continu | 4 A (fusible enfichable) |
| Courant d'appel maximum | Alimentation 24 V DC/2 A, (P1+, P2+), fusible enfichable (IEC 60127-3/IV, 2AT) |
| Position de montage | tous |
| Nom de la connexion | Approvisionnement |
| Méthode de connexion | Raccordement à vis |
| Nombre de postes | 6 |
| Section transversale du conducteur solide | 0,34 mm² ... 2,5 mm² |
| Section transversale du conducteur flexible | 0,2 mm² ... 2,5 mm². |
| Section du conducteur AWG | 24 ... 12 |
| Nom de la connexion | Sur le terrain |
| Méthode de connexion | Raccordement à vis avec couteau de déconnexion |
| Nombre de connexions | 2 |
| Nombre de postes | 20 |
| Section transversale du conducteur solide | 0,2 mm² ... 4 mm² |
| Section transversale du conducteur flexible | 0,2 mm² ... 2,5 mm². |
| Section du conducteur AWG | 24 ... 12 |
| Nom de la connexion | Niveau du contrôleur |
| Méthode de connexion | Compatible avec le système KS de Yokogawa |
| Nombre de connexions | 2 |
| Nombre de postes | 50 |
| Couple | 0,5 Nm |
| Contrôleur | Yokogawa ProSafe-RS |
| - carte E/S appropriée | SDV541 |
| Désignation | Distances dans l'air et lignes de fuite, sortie/sortie |
| Normes/réglementations | DIN EN 50178 : 1998-04 |
| Tension d'isolation nominale | 260 V |
| Tension de choc nominale | 2,3 kV (1,2/50 μs) |
| Isolation | Isolation de base |
| Degré de pollution | 2 |
| Catégorie de surtension | II |
| Désignation | Distances d'isolement dans l'air et lignes de fuite, entrée/sortie |
| Normes/réglementations | DIN EN 50178 : 1998-04 |
| Tension d'isolation nominale | 260 V |
| Tension de choc nominale | 6 kV (1,2/50 μs) |
| Isolation | Isolation renforcée |
| Degré de pollution | 2 |
| Catégorie de surtension | III |
| REACh SVHC | Plomb 7439-92-1 |
| Chine RoHS | Respectueux de l'environnement Durée d'utilisation = 50 ans |
| Chine RoHS | Pour plus d'informations sur les substances dangereuses, voir l'onglet "Téléchargements", catégorie "Déclaration du fabricant". |
