Name: 2968551
Brand: Phoenix Contact
SKU: PHX2968551

Distributeur Officiel

By Phoenix Contact

SKU

MPN

UM-2KS50RM/32MR/SI/1/551/Z/MT

Prendre note que cet item est Non Cancellable / Non Retournable

Series UM

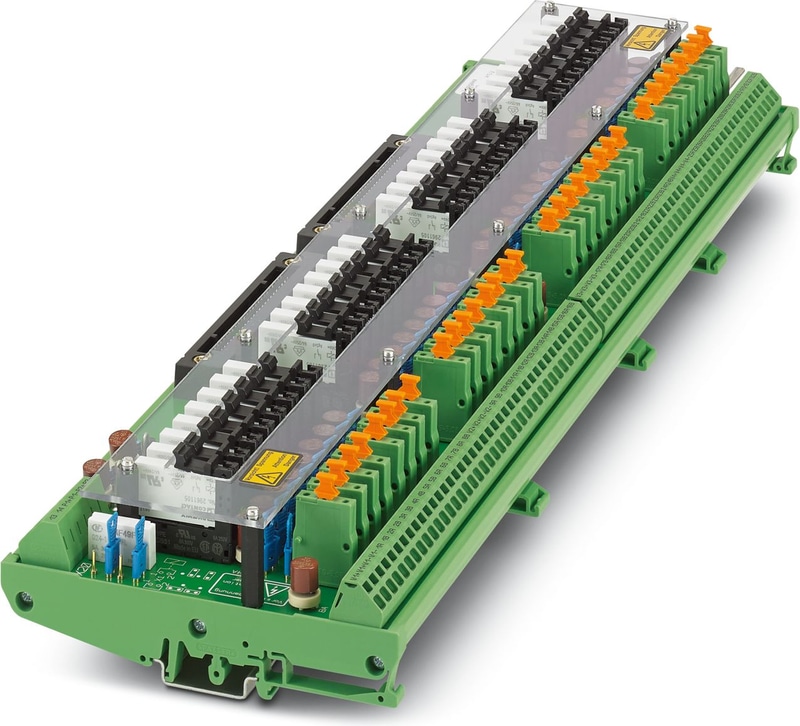

UM-2KS50RM/32MR/SI/1/551/Z/MT - Module actif

Module de sortie VARIOFACE, 32 canaux pour actionneurs Yokogawa ADV 551, ADV 561.

Restriction de l'utilisation	CEM : produit de classe A, voir la déclaration du fabricant dans la zone de téléchargement.
Type de note	Notes sur le fonctionnement
Note	Ne pas connecter les canaux adjacents à des tensions SELV/ PELV et à des tensions dangereuses au toucher.
Type de note	Notes sur le fonctionnement
Note	Aucune protection supplémentaire contre les contacts n'est requise en cas d'utilisation d'une tension SELV/PELV (≤ 25 V AC ou 60 V DC).
Type de note	Notes sur le fonctionnement
Note
Largeur	419,5 mm
Hauteur	127,5 mm
Profondeur	57 mm
Température ambiante (fonctionnement)	-15 °C ... 50 °C
Température ambiante (stockage/transport)	-20 °C ... 70 °C
Altitude maximale	≤ 2000 m
Degré de protection	IP00
Degré de protection	≥ IP54 (lieu d'installation)
Tension d'entrée nominale U_N	24 V DC ±10 %
Plage de tension d'entrée en référence à U_N	0.9 ... 1.1
Courant d'entrée typique à U_N	9 mA (K1 - K32)
Temps de réponse typique	5 ms (K1 - K32)
Temps de réponse typique	5 ms (K33)
Délai de publication typique	7 ms (K1 - K32)
Délai de publication typique	5 ms (K33)
Affichage de la tension de fonctionnement	LED verte
Type de contact	1 contact inverseur
Matériau de contact	AgSnO₂
Tension de commutation maximale	250 V AC/DC
Tension de commutation minimale	12 V AC/DC
Limitation du courant continu	2,8 A (respecter le déclassement)
Courant de commutation min.	10 mA
Pouvoir de coupure (charge ohmique) max.	67 W (24 V DC)
Pouvoir de coupure (charge ohmique) max.	20 W (48 V DC)
Pouvoir de coupure (charge ohmique) max.	18 W (60 V DC)
Pouvoir de coupure (charge ohmique) max.	23 W (110 V DC)
Pouvoir de coupure (charge ohmique) max.	40 W (220 V DC)
Pouvoir de coupure (charge ohmique) max.	700 VA (250 V AC)

Fusible de sortie	4 A (par canal)
Nombre de canaux	32
Durée de vie mécanique	environ 2x 10⁷ cycles
Mode de fonctionnement	Facteur de fonctionnement de 100
Position de montage	tous
Instructions de montage	En rangées à espacement nul
Nom de la connexion	Sur le terrain
Méthode de connexion	Connexion à ressort avec couteau de déconnexion
Nombre de connexions	1
Section transversale du conducteur solide	0,2 mm² ... 4 mm²
Section transversale du conducteur flexible	0,2 mm² ... 2,5 mm².
Section du conducteur AWG	24 ... 12
Nom de la connexion	Niveau du contrôleur
Méthode de connexion	Compatible avec le système KS de Yokogawa
Nombre de connexions	2
Nombre de postes	50
Note	Câbles de système utilisables : Phoenix Contact YUC50, Yokogawa AKB331
Couple	0,5 Nm
Contrôleur	YOKOGAWA CS3000 CentumVP
- carte E/S appropriée	ADV551
- carte E/S appropriée	ADV561
Contrôleur	YOKOGAWA STARDOM
- carte E/S appropriée	NFDV551
- carte E/S appropriée	NFDV561
Désignation	Distances d'isolement dans l'air et lignes de fuite entre les circuits de puissance
Normes/réglementations	DIN EN 50178
Tension d'isolation nominale	250 V AC
Tension de choc nominale	4 kV (isolation sûre, isolation renforcée et 6 kV entre le circuit d'entrée et les chemins de courant des contacts de sortie)
Isolation	Isolation de base
Degré de pollution	2
Catégorie de surtension	III
REACh SVHC	Plomb 7439-92-1
Chine RoHS	Respectueux de l'environnement Durée d'utilisation = 50 ans
Chine RoHS	Pour plus d'informations sur les substances dangereuses, consultez l'onglet "Téléchargements".
