Distributeur OfficielSKU
PHX2319838
MPN
UM-2KS40/16AIO/RS/SO225
Weight
0.34 kg
Series UM

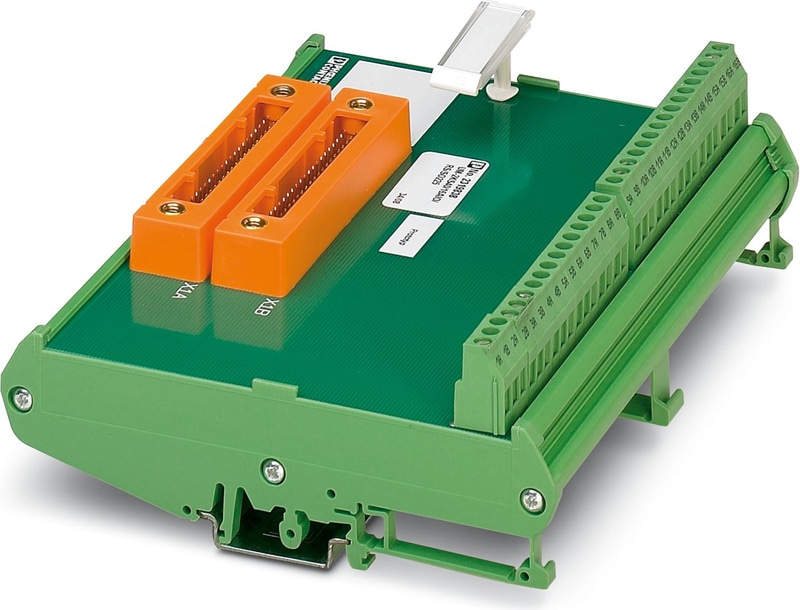

UM-2KS40/16AIO/RS/SO225 - Module d'entrée/sortie
Module d'entrée analogique à 16 canaux et module de sortie analogique à 8 canaux avec raccordement vissé et connecteur de raccordement redondant. Adapté pour les cartes Yokogawa SAI 143, SAV 144 et SAI 533.
Spécifications techniques
| Largeur | 168 mm |
| Hauteur | 125,5 mm |
| Profondeur | 55 mm |
| Température ambiante (fonctionnement) | -20 °C ... 55 °C |
| Altitude maximale | ≤ 2000 m |
| Degré de protection | IP00 |
| Degré de protection | ≥ IP54 (lieu d'installation) |
| Tension nominale UN | 30 V DC |
| Courant max. admissible (par branche) | 100 mA |
| Nombre de postes | 40 |
| Position de montage | tous |
| Nom de la connexion | Sur le terrain |
| Méthode de connexion | Raccordement à vis |
| Nombre de postes | 32 |
| Section transversale du conducteur solide | 0,2 mm² ... 4 mm² |
| Section transversale du conducteur flexible | 0,2 mm² ... 2,5 mm². |
| Section du conducteur AWG | 24 ... 12 |
| Nom de la connexion | Niveau du contrôleur |
| Méthode de connexion | Compatible avec le système KS de Yokogawa |
| Nombre de connexions | 2 |
| Nombre de postes | 40 |
| Couple | 0,5 Nm |
| Contrôleur | Yokogawa ProSafe-RS |
| - carte E/S appropriée | SAI143 |
| - carte E/S appropriée | SAI144 |
| - carte E/S appropriée | SAI533 |
| Désignation | Distances d'isolement dans l'air et lignes de fuite |
| Normes/réglementations | DIN EN 50178 : 1998-04 |
| Tension d'isolation nominale | 50 V |
| Tension de choc nominale | 0,5 kV (1,2/50 μs) |
| Isolation | Isolation fonctionnelle |
| Degré de pollution | 2 |
| Catégorie de surtension | II |
| Chine RoHS | Respectueux de l'environnement Durée d'utilisation = 50 ans |
| Chine RoHS | Pour plus d'informations sur les substances dangereuses, voir l'onglet "Téléchargements", catégorie "Déclaration du fabricant". |
