2905003
Distributeur OfficielSKU
PHX2905003
MPN
UM-2KS40/16AI-J/SI/RS/SO225
Weight
0.848 kg
Series UM

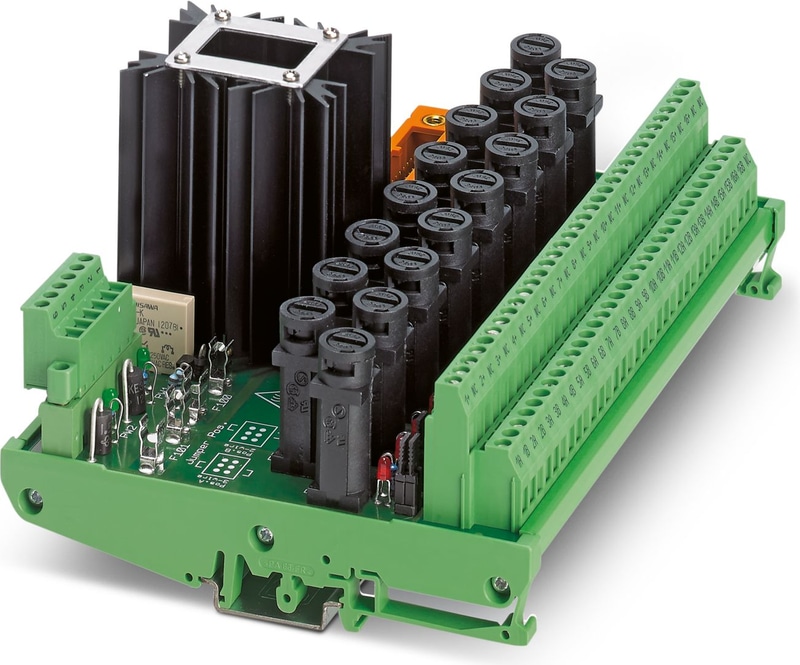

UM-2KS40/16AI-J/SI/RS/SO225 - Module d'entrée
Module d'entrées analogiques à 16 canaux avec raccordement vissé, alimentation en tension redondante et cavaliers supplémentaires pour chaque canal. Compatible avec la carte Yokogawa SAI 143.
Spécifications techniques
| Type de note | Notes sur le fonctionnement |
| Note | Aucune protection supplémentaire contre les contacts n'est requise en cas d'utilisation d'une tension SELV/PELV (≤ 25 V AC ou 60 V DC). |
| Type de note | Notes sur le fonctionnement |
| Note | |
| Largeur | 181,5 mm |
| Hauteur | 127,5 mm |
| Profondeur | 95 mm |
| Température ambiante (fonctionnement) | -20 °C ... 55 °C |
| Altitude maximale | ≤ 2000 m |
| Degré de protection | IP00 |
| Degré de protection | ≥ IP54 (lieu d'installation) |
| Désignation | Contact d'alarme |
| Type de contact | 1 n/o contact |
| Type de contact de commutation | Double contact |
| Matériau de contact | AgNi, 5 µm plaqué or dur |
| Tension de commutation maximale | 25 V AC |
| Tension de commutation maximale | 48 V DC |
| Limitation du courant continu | 1 A |
| Courant de commutation min. | 1 mA |
| Pouvoir de coupure (charge ohmique) max. | 24 W (24 V DC) |
| Pouvoir de coupure (charge ohmique) max. | 48 W (48 V DC) |
| Pouvoir de coupure (charge ohmique) max. | 25 VA (25 V AC) |
| Tension nominale UN | 24 V DC |
| Tension nominale UN | 19,2 V DC ... 30 V DC |
| Courant max. admissible | 0,9 A (par chemin, protégé par un fusible à action retardée de 1 A, 5x20 (protection contre les courts-circuits uniquement)) |
| Courant total maximal autorisé | 10 A (protégé par un fusible à action retardée 10 A, 5x20 (protection contre les courts-circuits uniquement)) |
| Affichage de l'état | LED rouge |
| Position de montage | tous |
| Instructions de montage | En rangées à espacement nul |
| Nom de la connexion | Sur le terrain |
| Méthode de connexion | Raccordement à vis |
| Nombre de connexions | 1 |
| Nombre de postes | 66 |
| Section transversale du conducteur solide | 0,2 mm² ... 4 mm² |
| Section transversale du conducteur flexible | 0,2 mm² ... 2,5 mm². |
| Section du conducteur AWG | 24 ... 12 |
| Nom de la connexion | Niveau du contrôleur |
| Méthode de connexion | Compatible avec le système KS de Yokogawa |
| Nombre de connexions | 2 |
| Nombre de postes | 40 |
| Couple | 0,5 Nm |
| Nom de la connexion | Approvisionnement |
| Méthode de connexion | Raccordement à vis |
| Nombre de connexions | 1 |
| Nombre de postes | 6 |
| Section transversale du conducteur solide | 0,34 mm² ... 2,5 mm² |
| Section transversale du conducteur flexible | 0,2 mm² ... 2,5 mm². |
| Section du conducteur AWG | 24 ... 12 |
| Contrôleur | Yokogawa ProSafe-RS |
| - carte E/S appropriée | SAI143 |
| Désignation | Distances d'isolement dans l'air et lignes de fuite |
| Normes/réglementations | DIN EN 50178 |
| Tension d'isolation nominale | 50 V |
| Tension de choc nominale | 0,5 kV |
| Isolation | Isolation fonctionnelle |
| Degré de pollution | 2 |
| Catégorie de surtension | II |
| REACh SVHC | Plomb 7439-92-1 |
| REACh SVHC | Anhydride hexahydrométhylphtalique |
| Chine RoHS | Respectueux de l'environnement Durée d'utilisation = 50 ans |
| Chine RoHS | Pour plus d'informations sur les substances dangereuses, voir l'onglet "Téléchargements", catégorie "Déclaration du fabricant". |
