2900190
Distributeur OfficielSKU
PHX2900190
MPN
UM- D37SUB/M/HC3/16DO/MR/SI/Z
Weight
0.866 kg
Series UM-D

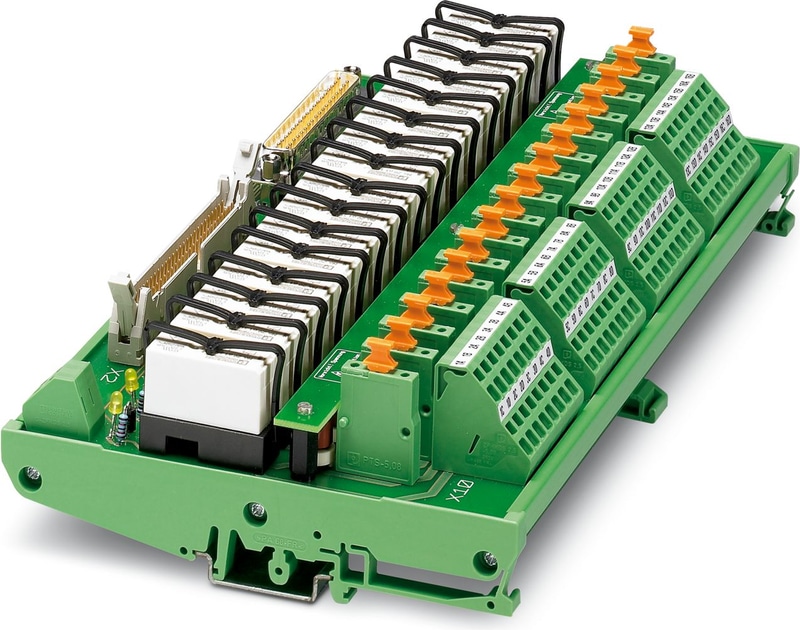

UM- D37SUB/M/HC3/16DO/MR/SI/Z - Module actif
Module à relais à 16 canaux pour modules de sortie Honeywell C300. Le module est piloté côté commande via D-SUB 37 pôles ou FLK 50 pôles. Côté périphérie, un raccordement vissé avec sectionnement par couteau est disponible. Largeur de module : 227 mm
Spécifications techniques
| Type de note | Notes sur le fonctionnement |
| Note | Ne pas connecter les canaux adjacents à des tensions SELV/ PELV et à des tensions dangereuses au toucher. |
| Type de note | Notes sur le fonctionnement |
| Note | Aucune protection supplémentaire contre les contacts n'est requise en cas d'utilisation d'une tension SELV/PELV (≤30 V AC ou 60 V DC). |
| Type de note | Notes sur le fonctionnement |
| Note | Les sorties ne conviennent pas pour la commutation de différents conducteurs de ligne. La somme des tensions de commutation utilisées pour des sorties adjacentes ne doit pas dépasser la valeur nominale de la tension d'isolation. |
| Type de note | Notes sur le fonctionnement |
| Note | |
| Largeur | 240 mm |
| Hauteur | 127,5 mm |
| Profondeur | 57 mm |
| Température ambiante (fonctionnement) | -20 °C ... 50 °C |
| Température ambiante (stockage/transport) | -20 °C ... 70 °C |
| Altitude maximale | ≤ 2000 m |
| Degré de protection | IP00 |
| Degré de protection | ≥ IP54 (lieu d'installation) |
| Tension d'entrée nominale UN | 24 V DC |
| Plage de tension d'entrée en référence à UN | 0.9 ... 1.1 |
| Courant d'entrée typique à UN | 16,7 mA |
| Temps de réponse typique | 7 ms |
| Délai de publication typique | 3 ms |
| Circuit de protection/composant | Diode d'amortissement |
| Affichage de l'état/canal | LED jaune |
| Type de contact | 1 contact inverseur |
| Matériau de contact | AgNi |
| Tension de commutation maximale | 250 V AC |
| Tension de commutation maximale | 63 V DC |
| Tension de commutation minimale | 12 V AC/DC |
| Limitation du courant continu | 2,2 A (50 °C) |
| Courant de commutation min. | 10 mA |
| Pouvoir de coupure (charge ohmique) max. | 91 W (24 V DC) |
| Pouvoir de coupure (charge ohmique) max. | 58 W (48 V DC) |
| Pouvoir de coupure (charge ohmique) max. | 48 W (60 V DC) |
| Nombre de canaux | 16 |
| Durée de vie mécanique | environ 3x 107 cycles |
| Position de montage | tous |
| Instructions de montage | En rangées à espacement nul |
| Nom de la connexion | Niveau du contrôleur |
| Méthode de connexion | Bande de broches D-SUB |
| Nombre de connexions | 1 |
| Nombre de postes | 37 |
| Nom de la connexion | Niveau du contrôleur |
| Méthode de connexion | Connecteur de câble à ruban plat conforme à la norme IEC 60603-13 |
| Nombre de connexions | 1 |
| Nombre de postes | 50 |
| Nom de la connexion | Sur le terrain |
| Méthode de connexion | Connexion à ressort |
| Longueur de dénudage | 8 mm |
| Section transversale du conducteur solide | 0,2 mm² ... 4 mm² |
| Section transversale du conducteur flexible | 0,2 mm² ... 2,5 mm². |
| Section du conducteur AWG | 24 ... 12 |
| Contrôleur | HONEYWELL Experion PKS C300/C-Series |
| - carte E/S appropriée | TDOB01 (non redondant) |
| - carte E/S appropriée | TDOB11 (redondant) |
| Désignation | Distances d'isolement dans l'air et lignes de fuite, entrée/sortie |
| Normes/réglementations | EN 61010-2-201 |
| Tension d'isolation nominale | 300 V |
| Tension de choc nominale | 6 kV (1,2/50 μs) |
| Isolation | Isolation renforcée |
| Degré de pollution | 2 |
| Catégorie de surtension | III |
| Désignation | Distances dans l'air et lignes de fuite, sortie/sortie |
| Normes/réglementations | EN 61010-2-201 |
| Tension d'isolation nominale | 300 V |
| Tension de choc nominale | 4 kV (1,2/50 μs) |
| Isolation | Isolation de base |
| Degré de pollution | 2 |
| Catégorie de surtension | III |
| REACh SVHC | Plomb 7439-92-1 |
| Chine RoHS | Respectueux de l'environnement Durée d'utilisation = 50 ans |
| Chine RoHS | Pour plus d'informations sur les substances dangereuses, voir l'onglet "Téléchargements", catégorie "Déclaration du fabricant". |
