2900067
Distributeur OfficielSKU
PHX2900067
MPN
UM- D37SUB/M/HC3/AIO/MT
Weight
0.396 kg
Series UM-D

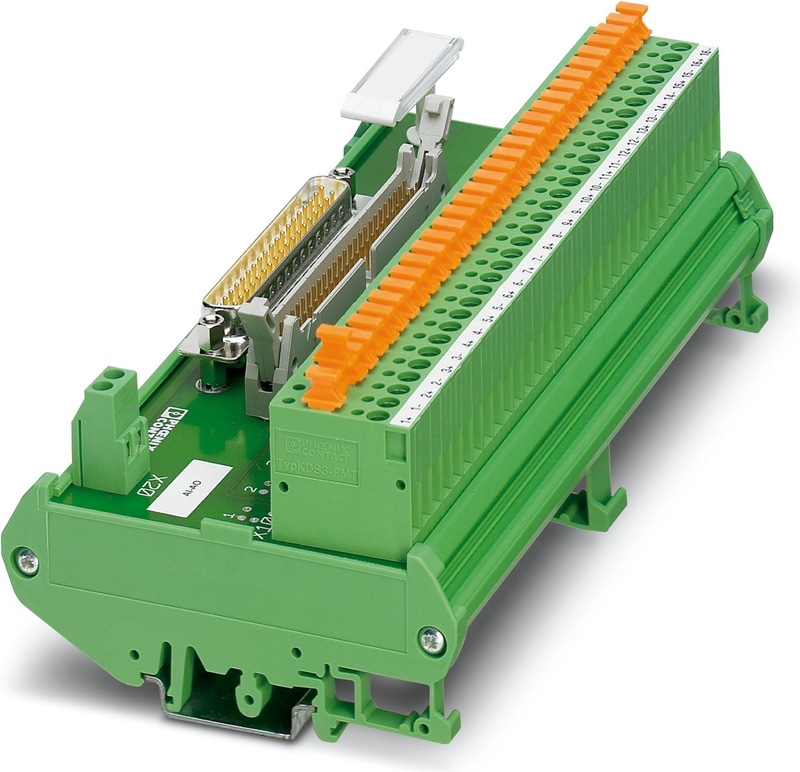

UM- D37SUB/M/HC3/AIO/MT - Module interface
Module à 16 canaux pour modules Honeywell C300. Le module est piloté côté commande via D-SUB 37 pôles ou FLK 50 pôles. Un raccordement vissé (1+, 1-,...16+,16-) avec sectionnement par couteau est disponible côté terrain. Largeur de module : 170 mm
Spécifications techniques
| Largeur | 168,5 mm |
| Hauteur | 90 mm |
| Profondeur | 66 mm |
| Température ambiante (fonctionnement) | -20 °C ... 50 °C |
| Altitude maximale | ≤ 2000 m |
| Degré de protection | IP00 |
| Degré de protection | ≥ IP54 (lieu d'installation) |
| Tension nominale UN | 48 V DC |
| Courant max. admissible (par branche) | 0.1 A |
| Position de montage | tous |
| Nom de la connexion | Sur le terrain |
| Méthode de connexion | Raccordement à vis avec couteau de déconnexion |
| Longueur de dénudage | 8 mm |
| Filet de vis | M3 |
| Section transversale du conducteur solide | 0,2 mm² ... 4 mm² |
| Section transversale du conducteur flexible | 0,2 mm² ... 2,5 mm². |
| Section du conducteur AWG | 24 ... 12 |
| Nom de la connexion | Niveau du contrôleur |
| Méthode de connexion | Bande de broches D-SUB |
| Nombre de connexions | 1 |
| Nombre de postes | 37 |
| Nom de la connexion | Niveau du contrôleur |
| Méthode de connexion | Bande de broches IDC/FLK |
| Nombre de connexions | 1 |
| Nombre de postes | 50 |
| Pitch | 2,54 mm |
| Contrôleur | HONEYWELL Experion PKS C300/C-Series |
| - carte E/S appropriée | TDIL01 (non redondant) |
| - carte E/S appropriée | TDIL11 (redondant) |
| - carte E/S appropriée | TDOB01 (non redondant) |
| - carte E/S appropriée | TDOB11 (redondant) |
| - carte E/S appropriée | TAIX01 (non redondant) |
| - carte E/S appropriée | TAIX11 (redondant) |
| - carte E/S appropriée | TAOX01 (non redondant) |
| - carte E/S appropriée | TAOX11 (redondant) |
| Désignation | Distances d'isolement dans l'air et lignes de fuite |
| Normes/réglementations | DIN EN 50178 : 1998-04 |
| Tension d'isolation nominale | 50 V |
| Tension de choc nominale | 0,5 kV (1,2/50 μs) |
| Isolation | Isolation fonctionnelle |
| Degré de pollution | 2 |
| Catégorie de surtension | II |
| Chine RoHS | Période d'utilisation respectueuse de l'environnement : illimitée = EFUP-e |
| Chine RoHS | Pas de substances dangereuses au-dessus des valeurs seuils |
