2900066
Distributeur OfficielSKU
PHX2900066
MPN
UM- D37SUB/M/HC3/16DI/MR/SI/MT
Series UM-D

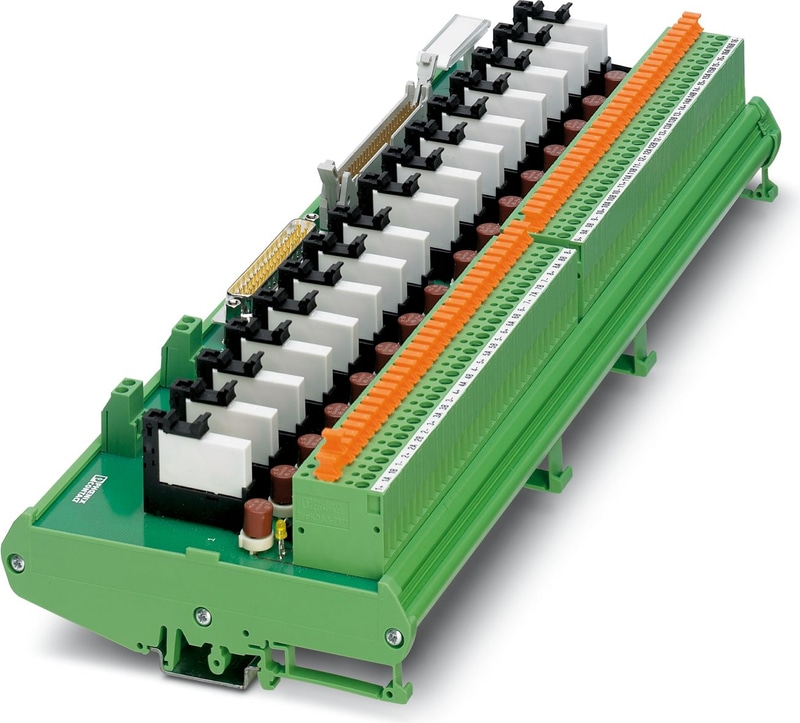

UM- D37SUB/M/HC3/16DI/MR/SI/MT - Module actif
Module à relais à 16 canaux pour modules d'entrée Honeywell C300. Le module est piloté côté commande via D-SUB 37 pôles ou FLK 50 pôles. Côté périphérie, un raccordement vissé avec sectionnement par couteau est disponible. Largeur de module : 343 mm
Spécifications techniques
| Largeur | 344 mm |
| Hauteur | 126 mm |
| Profondeur | 66 mm |
| Température ambiante (fonctionnement) | -15 °C ... 50 °C |
| Température ambiante (stockage/transport) | -15 °C ... 50 °C |
| Altitude maximale | ≤ 2000 m |
| Degré de protection | IP00 |
| Degré de protection | ≥ IP54 (lieu d'installation) |
| Tension d'entrée nominale UN | 48 V DC |
| Plage de tension d'entrée en référence à UN | 0.85 ... 1.1 |
| Courant d'entrée typique à UN | 6,5 mA |
| Temps de réponse typique | 5 ms |
| Délai de publication typique | 7 ms |
| Circuit de protection/composant | Fusible |
| Circuit de protection/composant | Diode d'amortissement |
| Circuit de protection/composant | Protection contre l'inversion de polarité |
| Affichage de l'état/canal | LED jaune |
| Type de contact | 1 n/o contact |
| Matériau de contact | Alliage d'Ag, plaqué or dur |
| Tension de commutation maximale | 36 V DC (60 V DC avec une couche d'or endommagée) |
| Tension de commutation minimale | 100 mV (12 V DC avec revêtement en or endommagé) |
| Limitation du courant continu | 50 mA (500 mA avec une couche d'or endommagée) |
| Courant de commutation min. | 1 mA (10 mA avec une couche d'or endommagée) |
| Pouvoir de coupure (charge ohmique) max. | 1,2 W (à 24 V DC) |
| Nombre de canaux | 16 |
| Durée de vie mécanique | environ 2x 107 cycles |
| Mode de fonctionnement | Facteur de fonctionnement de 100 |
| Position de montage | tous |
| Instructions de montage | En rangées à espacement nul |
| Nom de la connexion | Niveau du contrôleur |
| Méthode de connexion | Bande de broches D-SUB |
| Nombre de connexions | 1 |
| Nombre de postes | 37 |
| Nom de la connexion | Sur le terrain |
| Méthode de connexion | Raccordement à vis avec couteau de déconnexion |
| Longueur de dénudage | 8 mm |
| Filet de vis | M3 |
| Section transversale du conducteur solide | 0,2 mm² ... 4 mm² |
| Section transversale du conducteur flexible | 0,2 mm² ... 2,5 mm². |
| Section du conducteur AWG | 24 ... 12 |
| Nom de la connexion | Côté contrôle |
| Méthode de connexion | Connecteur de câble à ruban plat conforme à la norme IEC 60603-13 |
| Nombre de connexions | 1 |
| Nombre de postes | 50 |
| Contrôleur | HONEYWELL Experion PKS C300/C-Series |
| - carte E/S appropriée | TDIL01 (non redondant) |
| - carte E/S appropriée | TDIL11 (redondant) |
| - carte E/S appropriée | TDIL51 (non redondant) |
| Désignation | Distances d'isolement dans l'air et lignes de fuite |
| Normes/réglementations | DIN EN 50178 : 1998-04 |
| Tension d'isolation nominale | 63 V |
| Tension de choc nominale | 0,6 kV (1,2/50 μs) |
| Isolation | Isolation fonctionnelle |
| Degré de pollution | 2 |
| Catégorie de surtension | II |
| REACh SVHC | Plomb 7439-92-1 |
| Chine RoHS | Respectueux de l'environnement Durée d'utilisation = 50 ans |
| Chine RoHS | Pour plus d'informations sur les substances dangereuses, voir l'onglet "Téléchargements", catégorie "Déclaration du fabricant". |
Accessories
Kit de fusibles, nombre: 8 Quantité, type de fusible: Fusible (TR5), intensité nominale: 0,05 A, caractéristiques de déclenchement: temporisé (T)
