2900189
Distributeur OfficielSKU
PHX2900189
MPN
UM- D37SUB/M/HC3/AIO/FMT
Weight
0.331 kg
Series UM-D

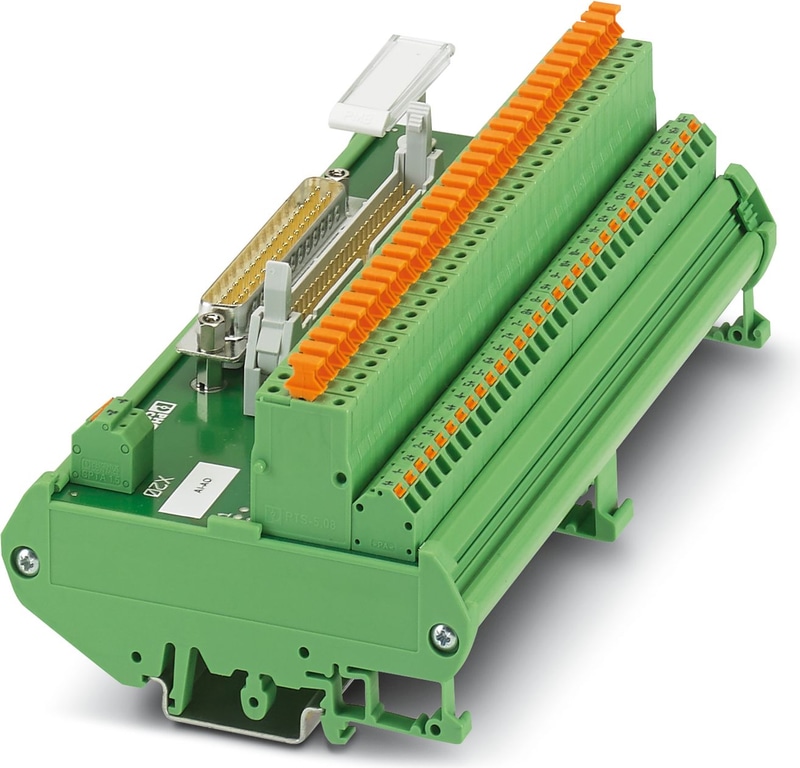

UM- D37SUB/M/HC3/AIO/FMT - Module interface
Module à 16 canaux pour modules Honeywell C300. Le module est piloté côté commande via D-SUB 37 pôles ou FLK 50 pôles. Un raccordement à ressort (1+, 1-,...16+,16-) avec sectionnement par couteau est disponible côté terrain. Largeur de module : 254 mm
Spécifications techniques
| Type de note | Notes sur le fonctionnement |
| Note | Aucune protection supplémentaire contre les contacts n'est requise lors de l'utilisation d'une tension SELV/PELV. |
| Type de note | Notes sur le fonctionnement |
| Note | |
| Largeur | 168,5 mm |
| Hauteur | 90 mm |
| Profondeur | 66 mm |
| Température ambiante (fonctionnement) | -20 °C ... 50 °C |
| Température ambiante (stockage/transport) | -20 °C ... 70 °C |
| Altitude maximale | ≤ 2000 m |
| Degré de protection | IP00 |
| Degré de protection | ≥ IP54 (lieu d'installation) |
| Tension de fonctionnement maximale admissible | 30 V DC |
| Courant max. admissible | 100 mA (par chemin) |
| Position de montage | tous |
| Instructions de montage | En rangées à espacement nul |
| Nom de la connexion | Sur le terrain |
| Méthode de connexion | Raccordement par emboîtement |
| Longueur de dénudage | 8 mm |
| Section transversale du conducteur solide | 0,2 mm² ... 1,5 mm² |
| Section transversale du conducteur flexible | 0,2 mm² ... 1,5 mm² |
| Section du conducteur AWG | 24 ... 16 |
| Pitch | 5,08 mm |
| Nom de la connexion | Niveau du contrôleur |
| Méthode de connexion | Bande de broches D-SUB |
| Nombre de connexions | 1 |
| Nombre de postes | 37 |
| Nom de la connexion | Niveau du contrôleur |
| Méthode de connexion | Bande de broches FLK |
| Nombre de connexions | 1 |
| Nombre de postes | 50 |
| Contrôleur | HONEYWELL Experion PKS C300/C-Series |
| - carte E/S appropriée | TDIL01 (non redondant) |
| - carte E/S appropriée | TDIL11 (redondant) |
| - carte E/S appropriée | TDOB01 (non redondant) |
| - carte E/S appropriée | TDOB11 (redondant) |
| - carte E/S appropriée | TAIX01 (non redondant) |
| - carte E/S appropriée | TAIX11 (redondant) |
| - carte E/S appropriée | TAOX01 (non redondant) |
| - carte E/S appropriée | TAOX11 (redondant) |
| Désignation | Distances d'isolement dans l'air et lignes de fuite |
| Normes/réglementations | DIN EN 50178 |
| Tension d'isolation nominale | 50 V DC |
| Tension de choc nominale | 0,5 kV |
| Isolation | Isolation fonctionnelle |
| Degré de pollution | 2 |
| Catégorie de surtension | II |
| Chine RoHS | Période d'utilisation respectueuse de l'environnement : illimitée = EFUP-e |
| Chine RoHS | Pas de substances dangereuses au-dessus des valeurs seuils |
