2900070
Distributeur OfficielSKU
PHX2900070
MPN
UM- D37SUB/M/HC3/16DI/LA/MT
Weight
0.383 kg
Series UM-D

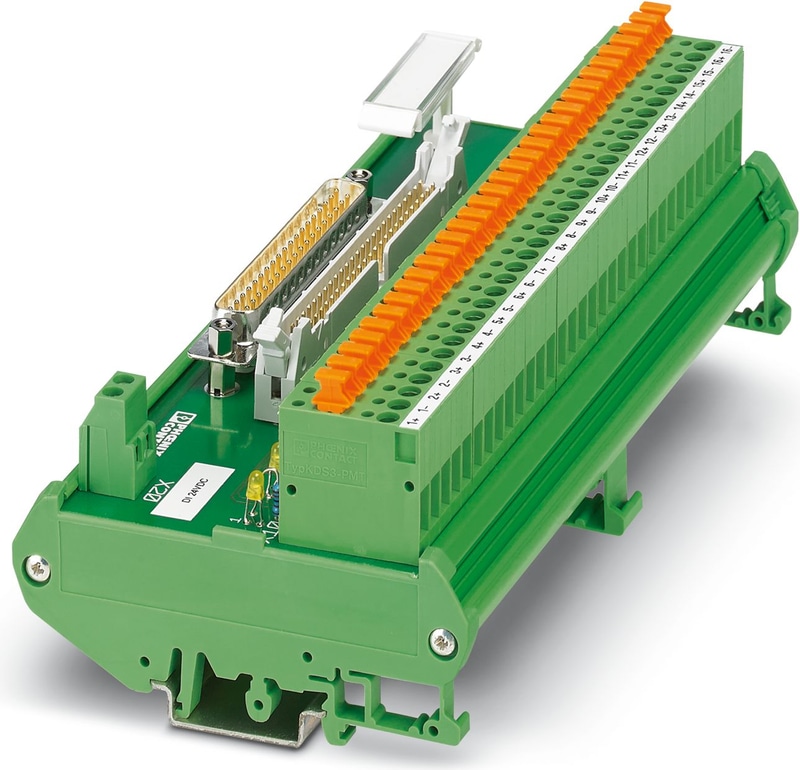

UM- D37SUB/M/HC3/16DI/LA/MT - Module interface
Module à 16 canaux avec LED pour modules Honeywell C300. Le module est piloté côté commande via D-SUB 37 pôles ou FLK 50 pôles. Un raccordement vissé (1+, 1-,...16+,16-) avec sectionnement par couteau est disponible côté terrain. Largeur de module : 170 mm
Documents
Spécifications techniques
| Largeur | 170 mm |
| Hauteur | 90 mm |
| Profondeur | 66 mm |
| Température ambiante (fonctionnement) | -15 °C ... 50 °C |
| Température ambiante (stockage/transport) | -15 °C ... 50 °C |
| Tension nominale UN | 24 V DC -20 % ... +25 % |
| Courant max. admissible (par branche) | 100 mA |
| Affichage de l'état | LED jaune/par canal |
| Position de montage | tous |
| Nom de la connexion | Sur le terrain |
| Méthode de connexion | Raccordement à vis avec couteau de déconnexion |
| Longueur de dénudage | 8 mm |
| Filet de vis | M3 |
| Section transversale du conducteur solide | 0,2 mm² ... 4 mm² |
| Section transversale du conducteur flexible | 0,2 mm² ... 2,5 mm². |
| Section du conducteur AWG | 24 ... 12 |
| Nom de la connexion | Niveau du contrôleur |
| Méthode de connexion | Bande de broches D-SUB |
| Nombre de connexions | 1 |
| Nombre de postes | 37 |
| Nom de la connexion | Niveau du contrôleur |
| Méthode de connexion | Bande de broches IDC/FLK |
| Nombre de connexions | 1 |
| Nombre de postes | 50 |
| Pitch | 2,54 mm |
| Contrôleur | HONEYWELL Experion PKS C300/C-Series |
| - carte E/S appropriée | TDIL01 (non redondant) |
| Tension de choc nominale | 0,8 kV |
| Degré de pollution | 2 |
| Catégorie de surtension | III |
| Chine RoHS | Période d'utilisation respectueuse de l'environnement : illimitée = EFUP-e |
| Chine RoHS | Pas de substances dangereuses au-dessus des valeurs seuils |
Pourquoi Proax pour Phoenix Contact 2900070?
Proax est le distributeur autorisé de Phoenix Contact 2900070. Chez Proax, nous sommes l'un des plus grands distributeurs de Phoenix Contact en Amérique du Nord. Notre équipe technique interne, qui est hautement qualifiée, est prête à répondre à vos besoins techniques!
Avez-vous une question? pour vous aider à obtenir le bon produit le plus rapidement possible pour votre projet. Nous sommes toujours là pour vous aider!
Délai de livraison court
Personnel qualifié
Chat en direct
Support technique
Inventaire local
60+ ans d'expérience
Informations complémentaires
| Taille de l'emballage | 1 |
