2900188
Distributeur OfficielSKU
PHX2900188
MPN
UM- D37SUB/M/HC3/AI/FMT
Weight
0.492 kg
Series UM-D

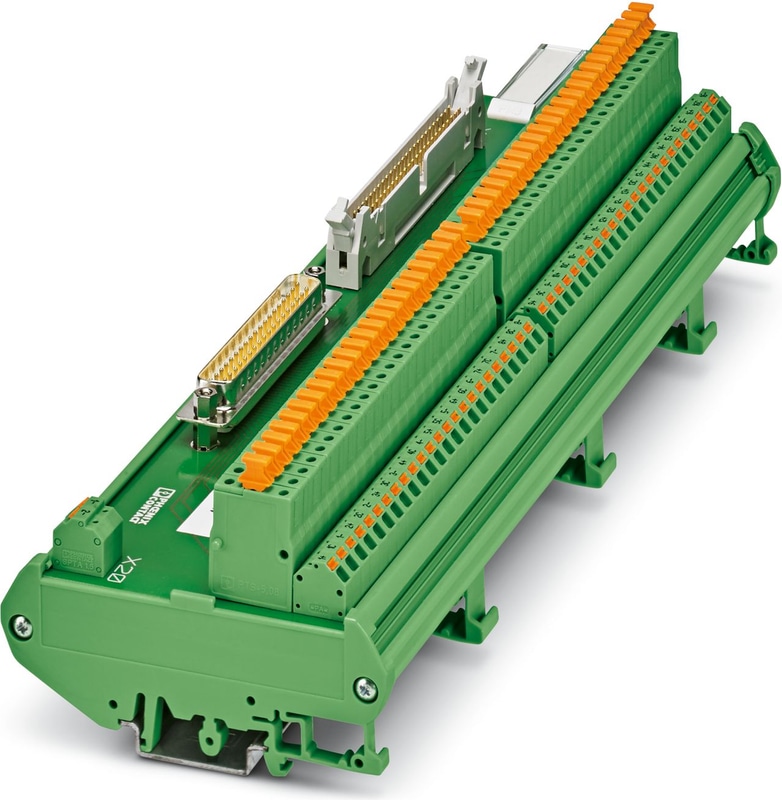

UM- D37SUB/M/HC3/AI/FMT - Module interface
Module à 16 canaux pour modules Honeywell C300. Le module est piloté côté commande via D-SUB 37 pôles ou FLK 50 pôles. Un raccordement à ressort (1+, 1C, 1-,…16+, 16C, 16-) avec sectionnement par couteau est disponible côté terrain. Largeur du module : 258,5 mm
Spécifications techniques
| Type de note | Notes sur le fonctionnement |
| Note | Aucune protection supplémentaire contre les contacts n'est requise en cas d'utilisation d'une tension SELV/PELV (≤ 25 V AC ou 60 V DC). |
| Type de note | Notes sur le fonctionnement |
| Note | |
| Largeur | 258,5 mm |
| Hauteur | 90 mm |
| Profondeur | 66 mm |
| Température ambiante (fonctionnement) | -20 °C ... 50 °C |
| Température ambiante (stockage/transport) | -20 °C ... 70 °C |
| Altitude maximale | ≤ 2000 m |
| Degré de protection | IP00 |
| Degré de protection | ≥ IP54 (lieu d'installation) |
| Tension de fonctionnement maximale admissible | 30 V DC |
| Courant max. admissible | 100 mA (par chemin) |
| Position de montage | tous |
| Instructions de montage | En rangées à espacement nul |
| Nom de la connexion | Sur le terrain |
| Méthode de connexion | Connexion à ressort |
| Longueur de dénudage | 8 mm |
| Filet de vis | M3 |
| Section transversale du conducteur solide | 0,2 mm² ... 1,5 mm² |
| Section transversale du conducteur flexible | 0,2 mm² ... 1,5 mm² |
| Section du conducteur AWG | 24 ... 16 |
| Pitch | 5,08 mm |
| Nom de la connexion | Niveau du contrôleur |
| Méthode de connexion | Bande de broches D-SUB |
| Nombre de connexions | 1 |
| Nombre de postes | 37 |
| Nom de la connexion | Niveau du contrôleur |
| Méthode de connexion | Bande de broches FLK |
| Nombre de connexions | 1 |
| Nombre de postes | 50 |
| Pitch | 2,54 mm |
| Contrôleur | HONEYWELL Experion PKS C300/C-Series |
| - carte E/S appropriée | TAIX01 (non redondant) |
| - carte E/S appropriée | TAIX11 (redondant) |
| Désignation | Distances d'isolement dans l'air et lignes de fuite |
| Normes/réglementations | DIN EN 50178 |
| Tension d'isolation nominale | 50 V DC |
| Tension de choc nominale | 0,5 kV |
| Isolation | Isolation fonctionnelle |
| Degré de pollution | 2 |
| Catégorie de surtension | II |
| Chine RoHS | Période d'utilisation respectueuse de l'environnement : illimitée = EFUP-e |
| Chine RoHS | Pas de substances dangereuses au-dessus des valeurs seuils |
Pourquoi Proax pour Phoenix Contact 2900188?
Proax est le distributeur autorisé de Phoenix Contact 2900188. Chez Proax, nous sommes l'un des plus grands distributeurs de Phoenix Contact en Amérique du Nord. Notre équipe technique interne, qui est hautement qualifiée, est prête à répondre à vos besoins techniques!
Avez-vous une question? pour vous aider à obtenir le bon produit le plus rapidement possible pour votre projet. Nous sommes toujours là pour vous aider!
Délai de livraison court
Personnel qualifié
Chat en direct
Support technique
Inventaire local
60+ ans d'expérience
Informations complémentaires
| Taille de l'emballage | 1 |
