1083697
Distributeur OfficielSKU
PHX1083697
MPN
UM- D37SUB/M/HC3/16DO/MR/1/MT
Weight
0.59 kg
Series UM-D

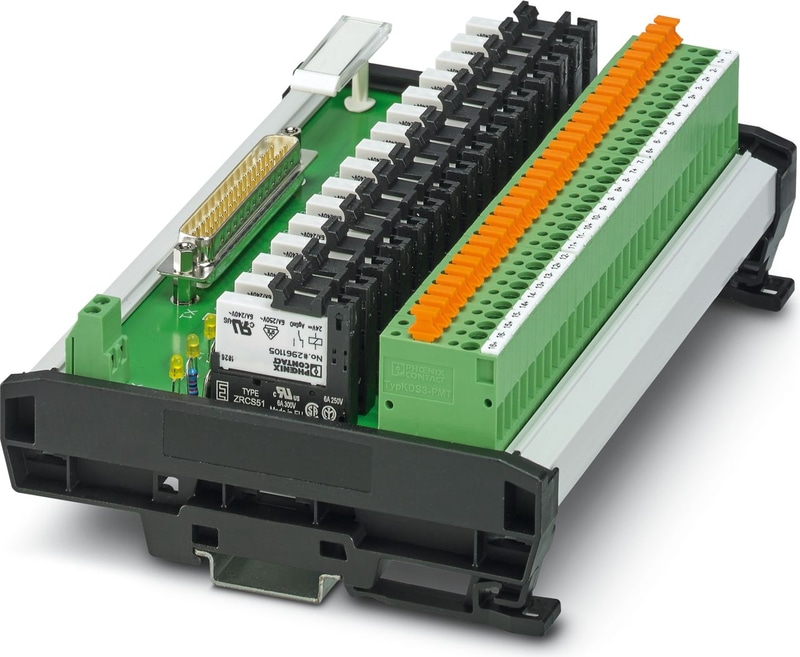

UM- D37SUB/M/HC3/16DO/MR/1/MT - Module actif
Module à relais à 16 canaux (1 contact NO) pour modules de sortie Honeywell C300. Le module est piloté côté commande via D-SUB à 37 pôles ou FLK à 50 pôles. Un raccordement vissé avec sectionnement par couteau est disponible côté terrain.
Spécifications techniques
| Type de note | Notes sur le fonctionnement |
| Note | Ne pas connecter les canaux adjacents à des tensions SELV/ PELV et à des tensions dangereuses au toucher. |
| Type de note | Notes sur le fonctionnement |
| Note | Aucune protection supplémentaire contre les contacts n'est requise en cas d'utilisation d'une tension SELV/PELV (≤30 V AC ou 60 V DC). |
| Type de note | Notes sur le fonctionnement |
| Note | Les sorties ne sont pas adaptées à la commutation de différents conducteurs extérieurs. |
| Type de note | Notes sur le fonctionnement |
| Note | |
| Largeur | 175 mm |
| Hauteur | 128 mm |
| Profondeur | 65,5 mm |
| Température ambiante (fonctionnement) | -15 °C ... 50 °C |
| Température ambiante (stockage/transport) | -15 °C ... 50 °C |
| Altitude maximale | ≤ 2000 m |
| Degré de protection | IP00 |
| Degré de protection | ≥ IP54 (lieu d'installation) |
| Tension d'entrée nominale UN | 24 V DC |
| Plage de tension d'entrée en référence à UN | 0.85 ... 1.1 |
| Courant d'entrée typique à UN | 9 mA |
| Temps de réponse typique | 5 ms |
| Délai de publication typique | 7 ms |
| Circuit de protection/composant | Diode d'amortissement |
| Affichage de l'état/canal | LED jaune |
| Type de contact | 1 n/o contact |
| Matériau de contact | AgSnO |
| Tension de commutation maximale | 250 V AC/DC |
| Tension de commutation minimale | 12 V AC/DC |
| Limitation du courant continu | 4 A |
| Courant de commutation min. | 10 mA |
| Pouvoir de coupure (charge ohmique) max. | 96 W (à 24 V DC) |
| Pouvoir de coupure (charge ohmique) max. | 20 W (à 48 V DC) |
| Pouvoir de coupure (charge ohmique) max. | 18 W (à 60 V DC) |
| Pouvoir de coupure (charge ohmique) max. | 23 W (à 110 V DC) |
| Pouvoir de coupure (charge ohmique) max. | 37 W (à 220 V DC) |
| Pouvoir de coupure (charge ohmique) max. | 1000 VA (pour 250 V AC) |
| Durée de vie mécanique | 2x 107 cycles |
| Mode de fonctionnement | Facteur de fonctionnement de 100 |
| Position de montage | tous |
| Instructions de montage | En rangées à espacement nul |
| Nom de la connexion | Niveau du contrôleur |
| Méthode de connexion | Bande de broches D-SUB |
| Nombre de connexions | 1 |
| Nombre de postes | 37 |
| Nom de la connexion | Sur le terrain |
| Méthode de connexion | Raccordement à vis avec couteau de déconnexion |
| Longueur de dénudage | 8 mm |
| Filet de vis | M3 |
| Section transversale du conducteur solide | 0,2 mm² ... 4 mm² |
| Section transversale du conducteur flexible | 0,2 mm² ... 2,5 mm². |
| Section du conducteur AWG | 24 ... 12 |
| Nom de la connexion | Côté contrôle |
| Méthode de connexion | Connecteur de câble à ruban plat conforme à la norme IEC 60603-13 |
| Nombre de connexions | 1 |
| Nombre de postes | 50 |
| Contrôleur | HONEYWELL Experion PKS C300/C-Series |
| - carte E/S appropriée | TDOB01 (non redondant) |
| - carte E/S appropriée | TDOB11 (redondant) |
| Désignation | Distances d'isolement dans l'air et lignes de fuite, entrée/sortie |
| Normes/réglementations | EN 61010-2-201 |
| Tension d'isolation nominale | 300 V |
| Tension de choc nominale | 6 kV (1,2/50 μs) |
| Isolation | Isolation renforcée |
| Degré de pollution | 2 |
| Catégorie de surtension | III |
| Désignation | Distances dans l'air et lignes de fuite, sortie/sortie |
| Normes/réglementations | EN 61010-2-201 |
| Tension d'isolation nominale | 300 V |
| Tension de choc nominale | 4 kV (1,2/50 μs) |
| Isolation | Isolation de base |
| Degré de pollution | 2 |
| Catégorie de surtension | III |
| REACh SVHC | Plomb 7439-92-1 |
| Chine RoHS | Respectueux de l'environnement Durée d'utilisation = 50 ans |
| Chine RoHS | Pour plus d'informations sur les substances dangereuses, voir l'onglet "Téléchargements", catégorie "Déclaration du fabricant". |
