Distributeur OfficielSKU
MPN
VAL-SEC-T2-N/PE-350-P
Weight
0.051 kg
Series VAL-SEC-T2

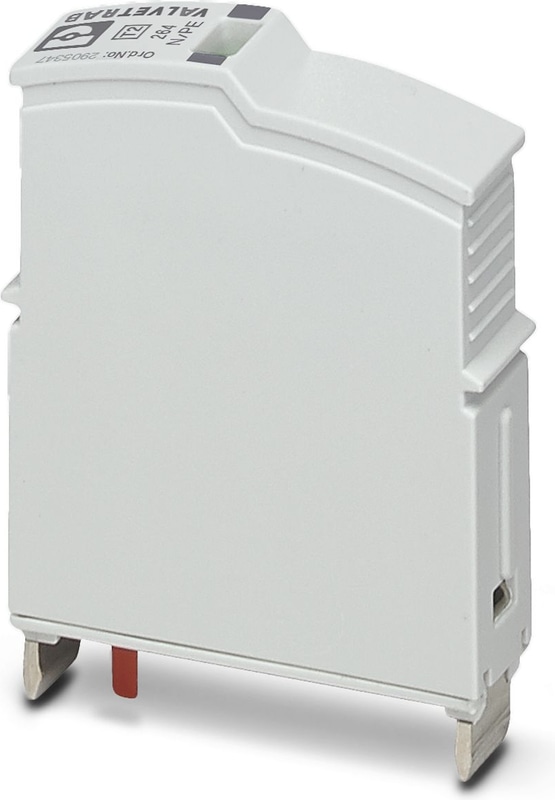

VAL-SEC-T2-N/PE-350-P - Fiche parafoudre type 2
Connecteur de rechange pour parasurtenseur de la gamme de produits VALVETRAB SEC pour la ligne N-PE.
- Gamme de parafoudres basse tension universels avec coordination énergétique optimale du parafoudre à la protection d'appareil
- Entretien facile, grâce aux modules de protection enfichables
- Très bien informé avec indicateur d'état visuel, mécanique et contact de télésignalisation
- Plus de place dans l'armoire électrique grâce à une largeur compacte de 12 mm seulement par pôle et utilisation sans fusible en amont séparé jusqu'à 315 A gG
Documents
Spécifications techniques
| Hauteur | 46,4 mm |
| Largeur | 11,7 mm |
| Profondeur | 59,4 mm |
| Pas horizontal | 0,6 Div. |
| Degré de protection | IP20 |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C |
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Altitude | ≤ 2000 m (au-dessus du niveau moyen de la mer) |
| Humidité admissible (fonctionnement) | 5 % ... 95 % |
| Choc (fonctionnement) | 30g (demi-sinusoïdale / 11 ms / 3x ±X, ±Y, ±Z) |
| Vibrations (fonctionnement) | 5g (10 ... 500 Hz / 2,5 h / X, Y, Z) |
| Classification d'essai CEI | II |
| Classification d'essai CEI | T2 |
| Type EN | T2 |
| Système d'alimentation IEC | TN |
| Système d'alimentation IEC | TT |
| Mode de protection | N-PE |
| Type de montage | Sur l'élément de base |
| Couleur | gris clair RAL 7035 |
| Matériau du boîtier | PA 6.6-FR 20 % GF |
| Matériau du boîtier | PBT-FR |
| Degré de pollution | 2 |
| Indice d'inflammabilité selon UL 94 | V-0 |
| Type | Homme |
| Nombre de postes | 1 |
| Message de défaut de la protection contre les surtensions | optique |
| Tension nominale UN | 240 V AC (TN - seulement N-PE) |
| Tension nominale UN | 240 V AC (TT - seulement N-PE) |
| Fréquence nominale fN | 50 Hz (60 Hz) |
| Tension continue maximale UC | 264 V AC |
| Courant résiduel IPE | ≤ 1 µA |
| Courant de décharge nominal In (8/20) µs | 20 kA |
| Courant de décharge maximal Imax (8/20) µs | 40 kA |
| Suivre l'intensité du courant d'interruption Ifi | 100 A (264 V AC) |
| Niveau de protection de la tension Up | ≤ 1,5 kV |
| Tension résiduelle Ures | ≤ 0,5 kV (à In) |
| Tension résiduelle Ures | ≤ 0,5 kV (à 10 kA) |
| Tension résiduelle Ures | ≤ 0,5 kV (à 5 kA) |
| Tension résiduelle Ures | ≤ 0,5 kV (à 4 kA) |
| Tension résiduelle Ures | ≤ 0,5 kV (à 2 kA) |
| Tension d'étincelage du front de l'onde à 6 kV (1,2/50) µs | ≤ 1,5 kV |
| Comportement du TOV à UT | 1200 V AC (200 ms / mode résistant) |
| Temps de réponse tA | ≤ 100 ns |
| Méthode de connexion | Enfichable |
| Type de DOCUP | 4CA |
| Tension de fonctionnement maximale continue MCOV (N-G) | 264 V AC |
| Mode de protection | N-G |
| Système de distribution d'électricité | Monophasé |
| Fréquence nominale | 50/60 Hz |
| Tension limite mesurée MLV (N-G) | 950 V |
| Courant de décharge nominal In (N-G) | 20 kA |
| Normes/réglementations | IEC 61643-11 2011 |
| Normes/réglementations | EN 61643-11 2012 |
| Chine RoHS | Période d'utilisation respectueuse de l'environnement : illimitée = EFUP-e |
| Chine RoHS | Pas de substances dangereuses au-dessus des valeurs seuils |
