Distributeur OfficielSKU
MPN
VAL-SEC-T2-48DC-P
Weight
0.052 kg
Series VAL-SEC-T2

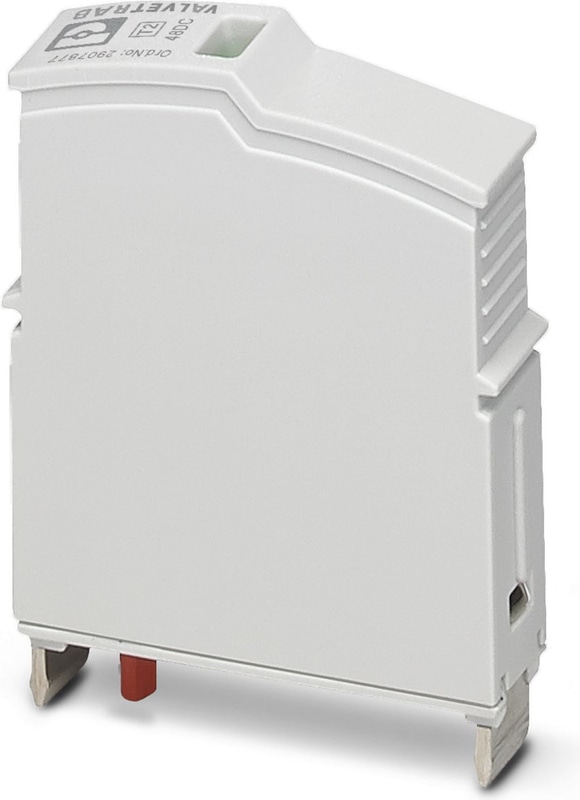

VAL-SEC-T2-48DC-P - Fiche parafoudre type 2
Connecteur mâle de rechange pour parasurtenseur de la gamme de produit VALVETRAB SEC pour les sources de courant électrique CC.
Spécifications techniques
| Hauteur | 46,4 mm |
| Largeur | 11,7 mm |
| Profondeur | 59,4 mm |
| Pas horizontal | 0,6 Div. |
| Degré de protection | IP20 |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C |
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Altitude | ≤ 6000 m (au-dessus du niveau moyen de la mer) |
| Humidité admissible (fonctionnement) | 5 % ... 95 % |
| Choc (fonctionnement) | 30g (demi-sinusoïdale / 11 ms / 3x ±X, ±Y, ±Z) |
| Vibrations (fonctionnement) | 5g (10 ... 500 Hz / 2,5 h / X, Y, Z) |
| Classification d'essai CEI | II |
| Classification d'essai CEI | T2 |
| Type EN | T2 |
| Système d'alimentation IEC | DC |
| Mode de protection | (DC+) - (DC-) |
| Mode de protection | (DC+/DC-) - PE |
| Type de montage | Sur l'élément de base |
| Couleur | gris clair RAL 7035 |
| Matériau du boîtier | PA 6.6-FR 20 % GF |
| Matériau du boîtier | PBT-FR |
| Degré de pollution | 2 |
| Indice d'inflammabilité selon UL 94 | V-0 |
| Type | Homme |
| Nombre de postes | 1 |
| Message de défaut de la protection contre les surtensions | optique |
| Tension nominale UN | 48 V DC ... 60 V DC |
| Tension continue maximale UC | 75 V DC |
| Courant résiduel IPE | ≤ 50 µA DC |
| Courant de décharge nominal In (8/20) µs | 20 kA |
| Courant de décharge maximal Imax (8/20) µs | 40 kA |
| Courant de décharge à impulsion (10/350) µs, charge | 2 As |
| Courant de décharge à impulsion (10/350) µs, énergie spécifique | 4 kJ/Ω |
| Courant de décharge à impulsion (10/350) µs, valeur de crête limp | 4 kA |
| Courant nominal de court-circuit ISCCR | 0,2 kA (sans fusible de secours) |
| Courant nominal de court-circuit ISCCR | 6 kA (pour un fusible de secours gG/B de 20 A) |
| Niveau de protection de la tension Up | ≤ 0,5 kV |
| Tension résiduelle Ures | ≤ 0,5 kV (à In) |
| Tension résiduelle Ures | ≤ 0,4 kV (à 10 kA) |
| Tension résiduelle Ures | ≤ 0,35 kV (à 5 kA) |
| Tension résiduelle Ures | ≤ 0,3 kV (à 2 kA) |
| Comportement du TOV à UT | 87 V DC (5 s / mode résistant) |
| Temps de réponse tA | ≤ 25 ns |
| Fusible de secours max. avec câblage traversant de type V | 20 A (gG / B à ISCCR > 200 A) |
| Fusible de secours max. avec câblage de dérivation | 20 A (gG / B à ISCCR > 200 A) |
| Méthode de connexion | Enfichable |
| Type de DOCUP | 1CA |
| Tension de fonctionnement maximale continue MCOV | 75 V DC |
| Tension nominale | 48 V DC |
| Mode de protection | (DC+) - G |
| Mode de protection | (DC-) - G |
| Système de distribution d'électricité | DC |
| Indice de protection de la tension VPR | 400 V |
| Courant de décharge nominal In | 20 kA |
| Courant nominal de court-circuit (SCCR) | 50 kA |
| Normes/réglementations | IEC 61643-11 2011 |
| Normes/réglementations | EN 61643-11 2012 |
| Chine RoHS | Période d'utilisation respectueuse de l'environnement : illimitée = EFUP-e |
| Chine RoHS | Pas de substances dangereuses au-dessus des valeurs seuils |
