Distributeur OfficielSKU
MPN
VAL-SEC-T2-380DC-P
Weight
0.062 kg
Series VAL-SEC-T2

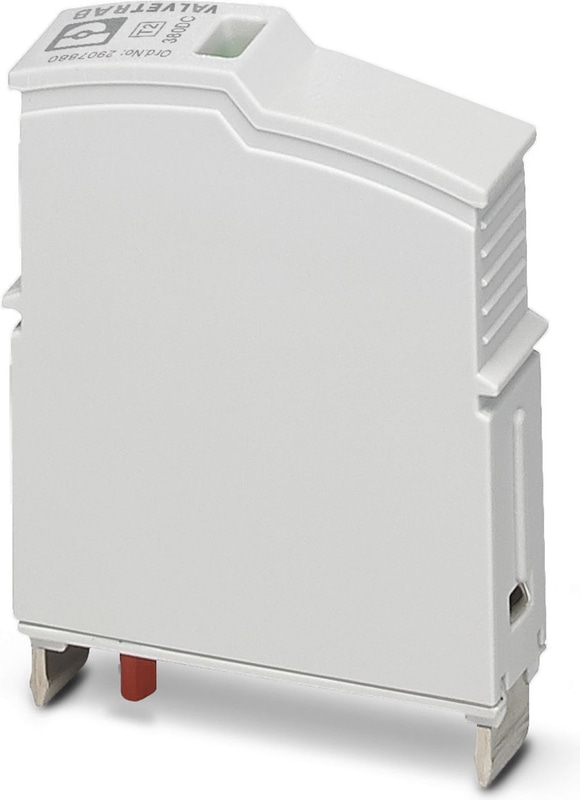

VAL-SEC-T2-380DC-P - Fiche parafoudre type 2
Connecteur mâle de rechange pour parasurtenseur de la gamme de produit VALVETRAB SEC pour les sources de courant électrique CC.
Spécifications techniques
| Hauteur | 46,4 mm |
| Largeur | 11,7 mm |
| Profondeur | 59,4 mm |
| Pas horizontal | 0,6 Div. |
| Degré de protection | IP20 |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C |
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Altitude | ≤ 6000 m (au-dessus du niveau moyen de la mer) |
| Humidité admissible (fonctionnement) | 5 % ... 95 % |
| Choc (fonctionnement) | 30g (demi-sinusoïdale / 11 ms / 3x ±X, ±Y, ±Z) |
| Vibrations (fonctionnement) | 5g (10 ... 500 Hz / 2,5 h / X, Y, Z) |
| Classification d'essai CEI | II |
| Classification d'essai CEI | T2 |
| Type EN | T2 |
| Système d'alimentation IEC | DC |
| Mode de protection | (DC+) - (DC-) |
| Mode de protection | (DC+/DC-) - PE |
| Type de montage | Sur l'élément de base |
| Couleur | gris clair RAL 7035 |
| Matériau du boîtier | PA 6.6-FR 20 % GF |
| Matériau du boîtier | PBT-FR |
| Degré de pollution | 2 |
| Indice d'inflammabilité selon UL 94 | V-0 |
| Type | Homme |
| Nombre de postes | 1 |
| Message de défaut de la protection contre les surtensions | optique |
| Tension nominale UN | 350 V DC ... 400 V DC |
| Tension continue maximale UC | 450 V DC |
| Courant résiduel IPE | ≤ 350 µA DC |
| Courant de décharge nominal In (8/20) µs | 20 kA |
| Courant de décharge maximal Imax (8/20) µs | 40 kA |
| Courant de décharge à impulsion (10/350) µs, charge | 0,5 As |
| Courant de décharge à impulsion (10/350) µs, énergie spécifique | 0,25 kJ/Ω |
| Courant de décharge à impulsion (10/350) µs, valeur de crête limp | 1 kA |
| Courant nominal de court-circuit ISCCR | 0,1 kA (sans fusible de secours) |
| Courant nominal de court-circuit ISCCR | 6 kA (pour un fusible de secours gG/B de 20 A) |
| Niveau de protection de la tension Up | ≤ 1,5 kV |
| Tension résiduelle Ures | ≤ 1,5 kV (à In) |
| Tension résiduelle Ures | ≤ 1,3 kV (à 10 kA) |
| Tension résiduelle Ures | ≤ 1,2 kV (à 5 kA) |
| Tension résiduelle Ures | ≤ 1,1 kV (à 4 kA) |
| Tension résiduelle Ures | ≤ 1 kV (à 2 kA) |
| Comportement du TOV à UT | 551 V DC (5 s / mode résistant) |
| Temps de réponse tA | ≤ 25 ns |
| Fusible de secours max. avec câblage traversant de type V | 20 A (gG / B à ISCCR > 200 A) |
| Fusible de secours max. avec câblage traversant de type V | 10 A (gG / B à ISCCR > 100 A) |
| Fusible de secours max. avec câblage de dérivation | 20 A (gG / B à ISCCR > 200 A) |
| Fusible de secours max. avec câblage de dérivation | 10 A (gG / B à ISCCR > 100 A) |
| Méthode de connexion | Enfichable |
| Type de DOCUP | 4CA |
| Tension de fonctionnement maximale continue MCOV | 450 V DC |
| Tension nominale | 400 V DC |
| Mode de protection | (DC+) - G |
| Mode de protection | (DC-) - G |
| Système de distribution d'électricité | DC |
| Tension limite mesurée MLV | 1640 V |
| Courant de décharge nominal In | 20 kA |
| Normes/réglementations | IEC 61643-11 2011 |
| Normes/réglementations | EN 61643-11 2012 |
| Chine RoHS | Période d'utilisation respectueuse de l'environnement : illimitée = EFUP-e |
| Chine RoHS | Pas de substances dangereuses au-dessus des valeurs seuils |
Accessories
Crayon de marquage manuel d'étiquettes, sans cartouche d'encre, repérage extrêmement résistant à l'effacement, épaisseur du trait 0,35 mm
Etiquette, Rouleau, blanc, vierge, repérable avec : THERMOMARK E.300 (D)/600 (D), THERMOMARK ROLL 2.0, THERMOMARK ROLL, THERMOMARK ROLL X1, THERMOMARK ROLLMASTER 300/600, THERMOMARK X1.2, type de montage: collage, Nombre d'étiquettes: 1, hauteur du champ de texte: 20 mm, largeur du champ de texte: 40000 mm
Etiquette, Rouleau, jaune, vierge, repérable avec : THERMOMARK E.300 (D)/600 (D), THERMOMARK ROLL 2.0, THERMOMARK ROLL, THERMOMARK ROLL X1, THERMOMARK ROLLMASTER 300/600, THERMOMARK X1.2, type de montage: collage, Nombre d'étiquettes: 1, hauteur du champ de texte: 20 mm, largeur du champ de texte: 40000 mm
Pourquoi Proax pour Phoenix Contact 2907880?
Proax est le distributeur autorisé de Phoenix Contact 2907880. Chez Proax, nous sommes l'un des plus grands distributeurs de Phoenix Contact en Amérique du Nord. Notre équipe technique interne, qui est hautement qualifiée, est prête à répondre à vos besoins techniques!
Avez-vous une question? pour vous aider à obtenir le bon produit le plus rapidement possible pour votre projet. Nous sommes toujours là pour vous aider!
Délai de livraison court
Personnel qualifié
Chat en direct
Support technique
Inventaire local
60+ ans d'expérience
Informations complémentaires
| Taille de l'emballage | 1 |
