Distributeur OfficielSKU
MPN
VAL-SEC-T2-2+0-380DC-FM
Weight
0.227 kg
Series VAL-SEC-T2

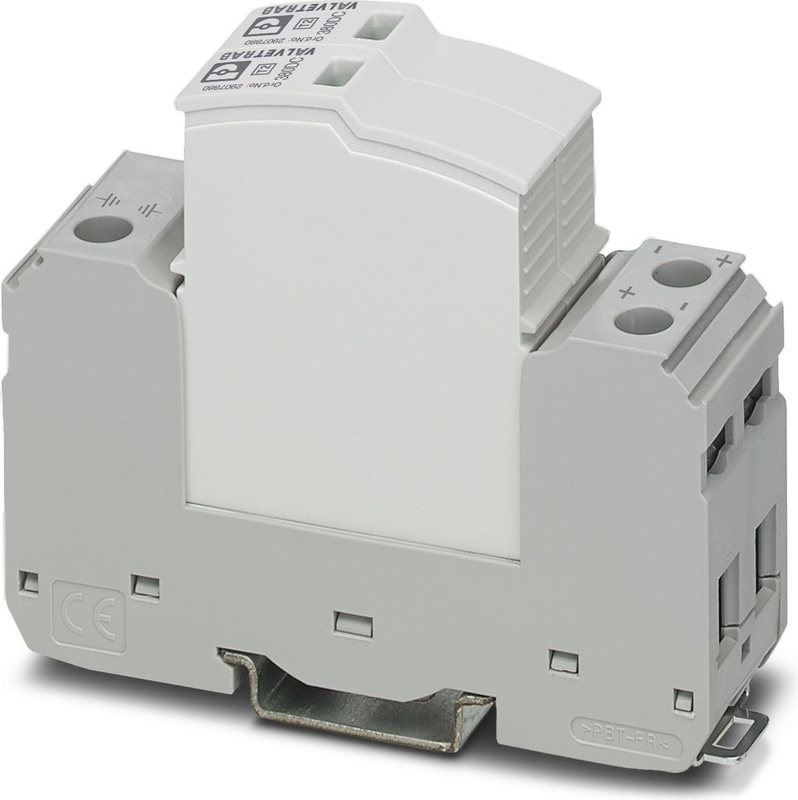

VAL-SEC-T2-2+0-380DC-FM - Parasurtenseur de type 2
Parasurtenseur enfichable, selon type 2 / classe II, pour des sources de courant CC avec caractéristique de fonctionnement linéaire, avec contact de signalisation à distance.
- Gamme de parafoudres basse tension universels avec coordination énergétique optimale du parafoudre à la protection d'appareil
- Entretien facile, grâce aux modules de protection enfichables
- Très bien informé avec indicateur d'état visuel, mécanique et contact de télésignalisation
- Plus de place dans l'armoire électrique grâce à une largeur compacte de 12 mm seulement par pôle
- Type extrêmement étroit, uniquement 12 mm par pôle
- Éclateur à varistance à faible courant de fuite
Spécifications techniques
| Hauteur | 97,9 mm |
| Largeur | 25,4 mm |
| Profondeur | 74,5 mm (rail DIN 7,5 mm inclus) |
| Pas horizontal | 1.4 Div. |
| Degré de protection | IP20 |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C |
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Altitude | ≤ 6000 m (au-dessus du niveau moyen de la mer) |
| Humidité admissible (fonctionnement) | 5 % ... 95 % |
| Choc (fonctionnement) | 30g (demi-sinusoïdale / 11 ms / 3x ±X, ±Y, ±Z) |
| Vibrations (fonctionnement) | 5g (10 ... 500 Hz / 2,5 h / X, Y, Z) |
| Classification d'essai CEI | II |
| Classification d'essai CEI | T2 |
| Type EN | T2 |
| Système d'alimentation IEC | DC |
| Mode de protection | (DC+) - (DC-) |
| Mode de protection | (DC+/DC-) - PE |
| Type de montage | Rail DIN : 35 mm |
| Couleur | gris clair RAL 7035 |
| Couleur | gris trafic A RAL 7042 |
| Matériau du boîtier | PA 6.6-FR 20 % GF |
| Matériau du boîtier | PBT-FR |
| Degré de pollution | 2 |
| Indice d'inflammabilité selon UL 94 | V-0 |
| Type | Module de rail DIN, à deux sections, divisible |
| Nombre de postes | 2 |
| Message de défaut de la protection contre les surtensions | Contact optique, indicateur à distance |
| Tension nominale UN | 350 V DC ... 400 V DC |
| Tension continue maximale UC | 450 V DC |
| Courant de charge nominal IL | 40 A (cosse de câble à fourche Biconnect M4 6 mm²) |
| Courant de charge nominal IL | 63 A (embout TWIN 2 x 10 mm²) |
| Courant résiduel IPE | ≤ 350 µA DC |
| Courant de décharge nominal In (8/20) µs | 20 kA |
| Courant de décharge maximal Imax (8/20) µs | 40 kA |
| Courant de décharge à impulsion (10/350) µs, charge | 0,5 As |
| Courant de décharge à impulsion (10/350) µs, énergie spécifique | 0,25 kJ/Ω |
| Courant de décharge à impulsion (10/350) µs, valeur de crête limp | 1 kA |
| Courant de décharge total Itotal (8/20) µs | 40 kA |
| Courant nominal de court-circuit ISCCR | 0,1 kA (sans fusible de secours) |
| Courant nominal de court-circuit ISCCR | 6 kA (pour un fusible de secours gG/B de 20 A) |
| Niveau de protection de la tension Up (DC+) - (DC-) | ≤ 3 kV |
| Niveau de protection de la tension Up (DC+/DC-) - PE | ≤ 1,5 kV |
| Comportement du TOV à UT | 551 V DC (5 s / mode résistant) |
| Temps de réponse tA | ≤ 25 ns |
| Fusible de secours max. avec câblage traversant de type V | 20 A (gG / B à ISCCR > 200 A) |
| Fusible de secours max. avec câblage traversant de type V | 10 A (gG / B à ISCCR > 100 A) |
| Fusible de secours max. avec câblage de dérivation | 20 A (gG / B à ISCCR > 200 A) |
| Fusible de secours max. avec câblage de dérivation | 10 A (gG / B à ISCCR > 100 A) |
| Fonction de commutation | Contact de commutation |
| Tension de fonctionnement | 5 V AC ... 250 V AC (Altitude ≤ 2000 m amsl) |
| Tension de fonctionnement | 5 V AC ... 150 V AC (Altitude > 2000 m amsl) |
| Tension de fonctionnement | 125 V DC (200 mA DC) |
| Courant d'exploitation | 5 mA AC ... 1 A AC |
| Courant d'exploitation | 1 A DC (30 V DC) |
| Méthode de connexion | Raccordement enfichable/vissable via COMBICON |
| Filet de vis | M2 |
| Couple de serrage | 0,25 Nm |
| Longueur de dénudage | 7 mm |
| Section transversale du conducteur flexible | 0,14 mm² ... 1,5 mm² |
| Section transversale du conducteur solide | 0,14 mm² ... 1,5 mm² |
| Section du conducteur AWG | 28 ... 16 |
| Méthode de connexion | Raccordement à vis |
| Filet de vis | M5 |
| Couple de serrage | 4,5 Nm |
| Longueur de dénudage | 16 mm |
| Section transversale du conducteur flexible | 2,5 mm² ... 16 mm² |
| Section transversale du conducteur solide | 2,5 mm² ... 25 mm² |
| Section du conducteur AWG | 12 ... 4 |
| Méthode de connexion | Cosses à fourche |
| Section transversale du conducteur flexible | 1,5 mm² ... 6 mm² |
| Type de DOCUP | 4CA |
| Tension nominale | 400 V DC |
| Mode de protection | (DC+) - (DC-) |
| Mode de protection | (DC+) - G |
| Mode de protection | (DC-) - G |
| Système de distribution d'électricité | DC |
| Courant de décharge nominal In | 20 kA |
| Tension de fonctionnement | 125 V AC |
| Courant d'exploitation | 1 A AC |
| Couple de serrage | 4 lbf-in. |
| Section du conducteur AWG | 30 ... 14 |
| Section du conducteur AWG | 10 ... 2 |
| Couple de serrage | 30 lbf-in. |
| Normes/réglementations | IEC 61643-11 2011 |
| Normes/réglementations | EN 61643-11 2012 |
| REACh SVHC | Plomb 7439-92-1 |
| Chine RoHS | Respectueux de l'environnement Durée d'utilisation = 50 ans |
| Chine RoHS | Pour plus d'informations sur les substances dangereuses, voir l'onglet "Téléchargements", catégorie "Déclaration du fabricant". |
