Distributeur OfficielSKU
MPN
VAL-SEC-T2-350VF-P
Weight
0.057 kg
Series VAL-SEC-T2

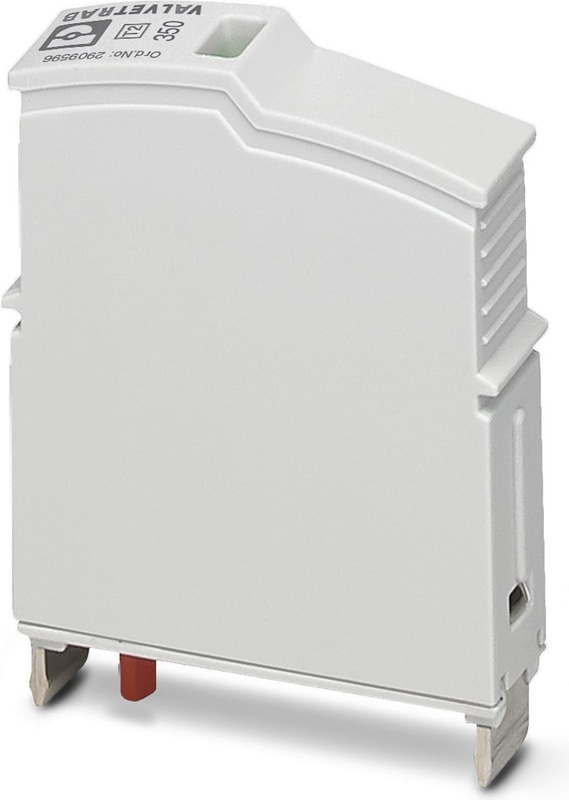

VAL-SEC-T2-350VF-P - Fiche parafoudre type 2
Connecteur de rechange exempt de courant de fuite pour parafoudre de la gamme de produits VALVETRAB SEC pour les lignes L-N et L-PEN.
- Gamme de parafoudres basse tension universels avec coordination énergétique optimale du parafoudre à la protection d'appareil
- Entretien facile, grâce aux modules de protection enfichables
- Très bien informé avec indicateur d'état visuel, mécanique et contact de télésignalisation
- Plus de place dans l'armoire électrique grâce à une largeur compacte de 12 mm seulement par pôle et utilisation sans fusible en amont séparé jusqu'à 200 A gG
- Convient pour une utilisation dans des systèmes à isolation surveillée grâce à la combinaison sans courant de fuite d'une varistance et d'un éclateur à gaz
- Type extrêmement étroit, uniquement 12 mm par pôle
- Sans courant de fuite
- Éclateur à gaz hautes performances pour la protection N/PE
Spécifications techniques
| Hauteur | 46,4 mm |
| Largeur | 11,7 mm |
| Profondeur | 59,4 mm |
| Pas horizontal | 0,6 Div. |
| Degré de protection | IP20 |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C |
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Altitude | ≤ 2000 m (au-dessus du niveau moyen de la mer) |
| Humidité admissible (fonctionnement) | 5 % ... 95 % |
| Classification d'essai CEI | II |
| Classification d'essai CEI | T2 |
| Type EN | T2 |
| Système d'alimentation IEC | TN |
| Système d'alimentation IEC | TT |
| Mode de protection | L-N |
| Mode de protection | L-PEN |
| Type de montage | Sur l'élément de base |
| Couleur | gris clair RAL 7035 |
| Matériau du boîtier | PA 6.6-FR 20 % GF |
| Matériau du boîtier | PBT-FR |
| Degré de pollution | 2 |
| Indice d'inflammabilité selon UL 94 | V-0 |
| Type | Homme |
| Nombre de postes | 1 |
| Message de défaut de la protection contre les surtensions | optique |
| Tension nominale UN | 240 V AC (TN) |
| Tension nominale UN | 240 V AC (TT) |
| Fréquence nominale fN | 50 Hz (60 Hz) |
| Tension continue maximale UC | 350 V AC |
| Courant de décharge nominal In (8/20) µs | 10 kA |
| Courant de décharge maximal Imax (8/20) µs | 20 kA |
| Courant nominal de court-circuit ISCCR | 50 kA |
| Niveau de protection de la tension Up | ≤ 1,5 kV |
| Tension résiduelle Ures | ≤ 1,35 kV (à In) |
| Tension résiduelle Ures | ≤ 1,1 kV (à 5 kA) |
| Tension résiduelle Ures | ≤ 0,95 kV (à 2 kA) |
| Tension résiduelle Ures | ≤ 0,9 kV (à 1 kA) |
| Tension d'étincelage du front de l'onde à 6 kV (1,2/50) µs | ≤ 1,5 kV |
| Comportement du TOV à UT | 457 V AC (5 s / mode résistant) |
| Comportement du TOV à UT | 457 V AC (120 min / mode résistant) |
| Temps de réponse tA | ≤ 100 ns |
| Fusible de secours max. avec câblage de dérivation | 200 A (gG) |
| Méthode de connexion | Enfichable |
| Normes/réglementations | IEC 61643-11 2011 |
| Normes/réglementations | EN 61643-11 2012 |
| Chine RoHS | Période d'utilisation respectueuse de l'environnement : illimitée = EFUP-e |
| Chine RoHS | Pas de substances dangereuses au-dessus des valeurs seuils |
Accessories
Crayon de marquage, pour repérage manuel des rubans Zack vierges, repérage indélébile et ineffaçable, épaisseur de trait 0,5 mm
Etiquette, Rouleau, blanc, vierge, repérable avec : THERMOMARK E.300 (D)/600 (D), THERMOMARK ROLL 2.0, THERMOMARK ROLL, THERMOMARK ROLL X1, THERMOMARK ROLLMASTER 300/600, THERMOMARK X1.2, type de montage: collage, Nombre d'étiquettes: 1, hauteur du champ de texte: 20 mm, largeur du champ de texte: 40000 mm
Etiquette, Rouleau, jaune, vierge, repérable avec : THERMOMARK E.300 (D)/600 (D), THERMOMARK ROLL 2.0, THERMOMARK ROLL, THERMOMARK ROLL X1, THERMOMARK ROLLMASTER 300/600, THERMOMARK X1.2, type de montage: collage, Nombre d'étiquettes: 1, hauteur du champ de texte: 20 mm, largeur du champ de texte: 40000 mm
Pourquoi Proax pour Phoenix Contact 2909596?
Proax est le distributeur autorisé de Phoenix Contact 2909596. Chez Proax, nous sommes l'un des plus grands distributeurs de Phoenix Contact en Amérique du Nord. Notre équipe technique interne, qui est hautement qualifiée, est prête à répondre à vos besoins techniques!
Avez-vous une question? pour vous aider à obtenir le bon produit le plus rapidement possible pour votre projet. Nous sommes toujours là pour vous aider!
Délai de livraison court
Personnel qualifié
Chat en direct
Support technique
Inventaire local
60+ ans d'expérience
Informations complémentaires
| Taille de l'emballage | 1 |
