Distributeur OfficielSKU
MPN
VAL-SEC-T2-GDT-400DC-P
Weight
0.05 kg
Series VAL-SEC-T2

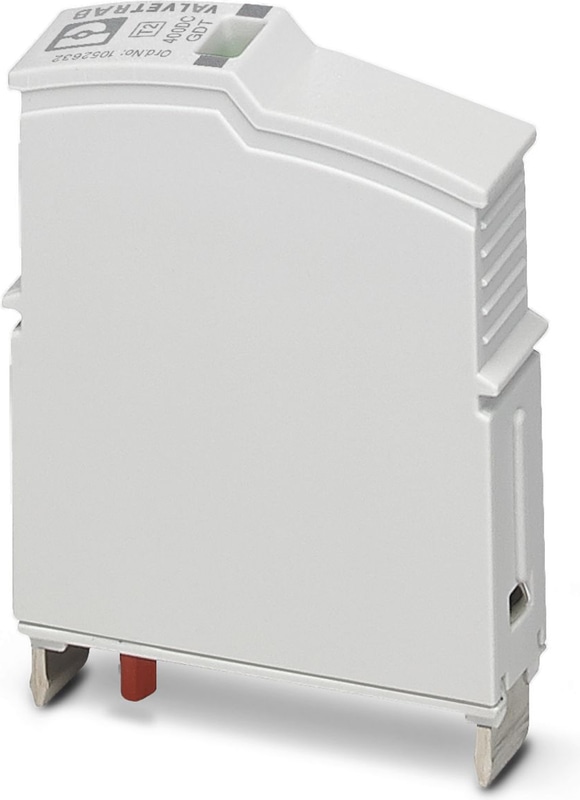

VAL-SEC-T2-GDT-400DC-P - Fiche parafoudre type 2
Connecteur de rechange pour parafoudre de la gamme de produit VALVETRAB SEC pour sources de courant électrique DC. Protection de la ligne de terre pour 48 et 120 V DC.
Spécifications techniques
| Hauteur | 46,4 mm |
| Largeur | 11,7 mm |
| Profondeur | 59,4 mm |
| Pas horizontal | 0,6 Div. |
| Degré de protection | IP20 |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C |
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Altitude | ≤ 6000 m (au-dessus du niveau moyen de la mer) |
| Humidité admissible (fonctionnement) | 5 % ... 95 % |
| Choc (fonctionnement) | 30g (demi-sinusoïdale / 11 ms / 3x ±X, ±Y, ±Z) |
| Vibrations (fonctionnement) | 5g (10 ... 500 Hz / 2,5 h / X, Y, Z) |
| Classification d'essai CEI | II |
| Classification d'essai CEI | T2 |
| Type EN | T2 |
| Mode de protection | (DC+/DC-) - PE |
| Type de montage | Sur l'élément de base |
| Couleur | gris clair RAL 7035 |
| Matériau du boîtier | PA 6.6-FR 20 % GF |
| Matériau du boîtier | PBT-FR |
| Degré de pollution | 2 |
| Indice d'inflammabilité selon UL 94 | V-0 |
| Type | Homme |
| Nombre de postes | 1 |
| Message de défaut de la protection contre les surtensions | optique |
| Note | Le bouchon de protection VAL-SEC-T2-GDT-400DC-P (N° d'article : 1052632) ne doit être utilisé qu'en connexion en série avec un VAL-SEC-T2-48DC-P (N° d'article : 2907877) ou un VAL-SEC-T2- 120DC-P (N° d'article : 2907878). Il n'est pas conçu pour une utilisation directe sur la tension secteur. |
| Note | Uagn ≥ 300 V |
| Courant résiduel IPE | ≤ 5 µA |
| Courant de décharge nominal In (8/20) µs | 20 kA |
| Courant de décharge maximal Imax (8/20) µs | 40 kA |
| Niveau de protection de la tension Up | ≤ 0,95 kV |
| Tension résiduelle Ures | ≤ 0,4 kV (à In) |
| Tension résiduelle Ures | ≤ 0,4 kV (à 10 kA) |
| Tension résiduelle Ures | ≤ 0,4 kV (à 5 kA) |
| Tension résiduelle Ures | ≤ 0,4 kV (à 4 kA) |
| Tension résiduelle Ures | ≤ 0,4 kV (à 2 kA) |
| Tension d'étincelage du front de l'onde à 6 kV (1,2/50) µs | ≤ 0,95 kV |
| Temps de réponse tA | ≤ 100 ns |
| Méthode de connexion | Enfichable |
| Normes/réglementations | IEC 61643-11 2011 |
| Normes/réglementations | EN 61643-11 2012 |
| Chine RoHS | Période d'utilisation respectueuse de l'environnement : illimitée = EFUP-e |
| Chine RoHS | Pas de substances dangereuses au-dessus des valeurs seuils |
