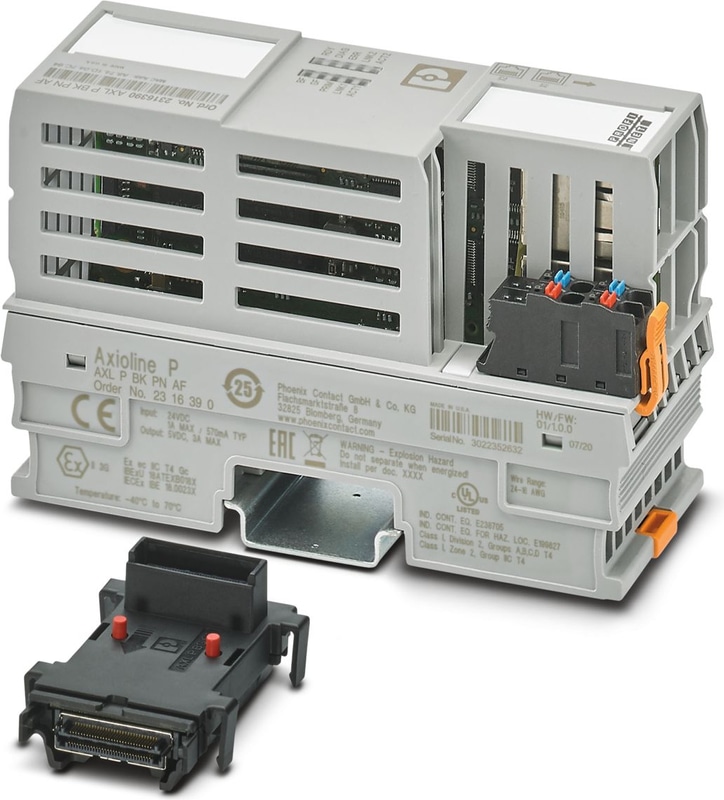

AXL P BK PN AF - Coupleur de bus
Axioline P, Coupleur de bus, PROFINET, Connecteur femelle RJ45, auto-négociation et auto-crossing, vitesse de transmission dans le bus local: 100 MBit/s, indice de protection: IP20, Module d'embase de bus et connecteur mâle compris
- 2 ports Ethernet (avec switch intégré)
- PROFINET RT
- Prend en charge la redondance système S2
- Supports eight redundant PROFIBUS PA segments with up to 256 PROFIBUS PA instruments
- Remplaçable à chaud
- Possibilité de mettre à jour le firmware
- Domaine d'utilisation avec des températures élevées
Spécifications techniques
| Restriction de l'utilisation | L'utilisation dans des zones potentiellement explosives n'est pas autorisée en Chine. |
| Largeur | 45 mm |
| Hauteur | 126,93 mm |
| Profondeur | 75 mm |
| Note sur les dimensions | La profondeur est valable lorsqu'un rail DIN TH 35-7,5 est utilisé (conformément à la norme EN 60715). |
| Température ambiante (fonctionnement) | -40 °C ... 70 °C (Position de montage : montage mural sur rail DIN horizontal) |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Humidité admissible (fonctionnement) | 5 % ... 95 % (sans condensation) |
| Humidité admissible (stockage/transport) | 5 % ... 95 % (sans condensation) |
| Pression d'air (fonctionnement) | 70 kPa ... 106 kPa (jusqu'à 2000 m au-dessus du niveau de la mer) |
| Pression atmosphérique (stockage/transport) | 70 kPa ... 106 kPa (jusqu'à 2000 m au-dessus du niveau de la mer) |
| Altitude maximale | 2000 m |
| Degré de protection | IP20 |
| Degré de protection | IP20 |
| Désignation | Alimentation électrique |
| Méthode de connexion | Raccordement par emboîtement |
| Section transversale du conducteur solide min. | 0,2 mm² |
| Section du conducteur solide max. | 1,5 mm² |
| Section du conducteur flexible min. | 0,2 mm² |
| Section du conducteur flexible max. | 1,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 16 |
| Longueur de dénudage | 8 mm |
| Type de montage | Montage sur rail DIN |
| Couleur | gris |
| Poids net | 259 g |
| Note sur les spécifications de poids | avec module de base de bus |
| Degré de pollution | 2 |
| Position de montage | tous |
| Altitude maximale | 2000 m |
| Désignation | Bus local Axioline P |
| Méthode de connexion | Connexion pour le module de base du bus |
| Vitesse de transmission | 100 Mbps |
| Désignation | PROFINET |
| Nombre | 2 |
| Méthode de connexion | Prise RJ45, auto-négociation et croisement automatique |
| Vitesse de transmission | 100 Mbps (Full duplex) |
| Physique de la transmission | Ethernet en RJ45 paire torsadée |
| Nombre de dispositifs pris en charge | max. 8 (par segment PROFIBUS PA redondant) |
| Désignation | Alimentation du coupleur de bus |
| Tension d'alimentation | 24 V DC (UL) |
| Plage de tension d'alimentation | 19,2 V DC ... 30 V DC |
| Consommation de courant | 125 mA (24 V DC) |
| Consommation de courant | 4,15 A (19,2 V DC) |
| Désignation | Alimentation du bus local Axioline P UBus |
| Tension d'alimentation | 5 V DC (via le module de base du bus) |
| Unité d'alimentation | 2 A |
| Consommation de courant | 3 A (via le module de base du bus) |
| Circuit de protection | Protection contre les surtensions de la tension d'alimentation électronique |
| Circuit de protection | Protection contre l'inversion de polarité de la tension d'alimentation électronique |
| Immunité aux décharges électrostatiques (ESD) | Test d'immunité selon EN 61000-6-2/IEC 61000-6-2 Décharge électrostatique (ESD) EN 61000-4-2/IEC 61000-4-2 Critère B, décharge par contact de 6 kV, décharge dans l'air de 8 kV |
| Immunité à l'EF | Test d'immunité selon EN 61000-6-2/IEC 61000-6-2 Champs électromagnétiques EN 61000-4-3/IEC 61000-4-3 Critère A, intensité du champ : 10 V/m |
| Immunité à l'éclatement | Essai d'immunité selon EN 61000-6-2/IEC 61000-6-2 Transitoires rapides (burst) EN 61000-4-4/IEC 61000-4-4 Critère B, 2 kV |
| Immunité à la surtension | Essai d'immunité conformément à EN 61000-6-2/IEC 61000-6-2 Surtension transitoire (surge) EN 61000-4-5/IEC 61000-4-5 Critère B, lignes d'alimentation CC : ±0,5 kV/±0,5 kV (symétrique/asymétrique), blindage du câble du bus de terrain : ±1 kV |
| Immunité aux interférences conduites | Test d'immunité selon EN 61000-6-2/IEC 61000-6-2 Interférences conduites EN 61000-4-6/IEC 61000-4-6 Critère A, Tension d'essai 10 V |
| Émission d'interférences | Test d'émission de bruit conformément à EN 61000-6-4/IEC 61000-6-4 Propriétés d'interférence radio conformément à EN 55011/EN 55032 Classe A |
| Essais mécaniques | Résistance aux vibrations selon EN 60068-2-6/IEC 60068-2-6 2g |
| Essais mécaniques | Chocs selon EN 60068-2-27/IEC 60068-2-27 15g |
| ATEX | ? ?? II 3 G Ex ec IIC T4 Gc IBExU 18ATEXB018X |
| IECEx | Ex ec IIC T4 Gc IECEx IBE 18.0023X |
| UL, USA / Canada | Classe I, Div. 2, Groupes A, B, C, D T4 Classe I, Zone 2, IIC T4 |
| Classe de protection | III (IEC 61140, EN 61140, VDE 0140-1) |
| Catégorie de surtension | II |
| REACh SVHC | Plomb 7439-92-1 |
| Chine RoHS | Période d'utilisation respectueuse de l'environnement = 25 ; |
| Chine RoHS | Pour plus d'informations sur les substances dangereuses, voir l'onglet "Téléchargements", catégorie "Déclaration du fabricant". |
