1052431
Distributeur OfficielSKU
PHX1052431
MPN
AXL P EX IS AI8 HART 1F
Weight
0.383 kg

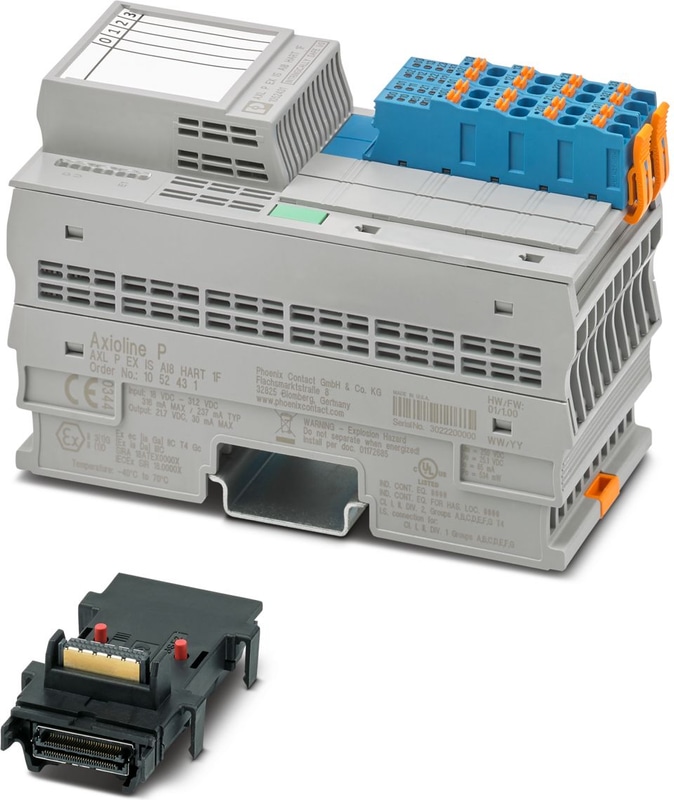

AXL P EX IS AI8 HART 1F - Module analogique
Axioline P, Module d'entrée analogique, Entrées analogiques activées: 8 (HART), 4 mA ... 20 mA, connectique: 2 fils, vitesse de transmission dans le bus local: 100 MBit/s, Fonctionnalité HART, à sécurité intrinsèque, indice de protection: IP20, module d'embase de bus et connecteurs mâle Axioline P inclus
- Module d'entrée analogique actif
- Mise à disposition du courant pour jusqu'à 8 signaux d'entrée analogiques passifs compatibles HART
- Raccordement des capteurs à 2 conducteurs
- Plage de courant : 4 mA ... 20 mA
- Entrées analogiques à sécurité intrinsèque avec connexion vers la zone 1, la zone 0 ou la division 1
- Utilisable dans des conditions d'environnement extrêmes
- Plage de température : -40 °C ... +70 °C
- Remplaçable à chaud
Spécifications techniques
| Restriction de l'utilisation | L'utilisation dans des zones potentiellement explosives n'est pas autorisée en Chine. |
| Largeur | 53,6 mm |
| Hauteur | 126,1 mm |
| Profondeur | 77,14 mm |
| Note sur les dimensions | La profondeur est valable lorsqu'un rail DIN TH 35-7,5 est utilisé (conformément à la norme EN 60715). |
| Température ambiante (fonctionnement) | -40 °C ... 70 °C (standard) |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Humidité admissible (fonctionnement) | 5 % ... 95 % (sans condensation) |
| Humidité admissible (stockage/transport) | 5 % ... 95 % (sans condensation) |
| Pression d'air (fonctionnement) | 70 kPa ... 106 kPa (jusqu'à 2000 m au-dessus du niveau de la mer) |
| Pression atmosphérique (stockage/transport) | 70 kPa ... 106 kPa (jusqu'à 2000 m au-dessus du niveau de la mer) |
| Altitude maximale | 2000 m |
| Degré de protection | IP20 |
| Degré de protection | IP20 |
| Désignation | Connecteur Axioline P |
| Méthode de connexion | Raccordement par emboîtement |
| Note sur la méthode de connexion | Veuillez tenir compte des informations relatives aux sections des conducteurs dans le manuel d'utilisation "Axioline P : système et installation". |
| Section transversale du conducteur solide min. | 0,2 mm² |
| Section du conducteur solide max. | 1,5 mm² |
| Section du conducteur flexible min. | 0,2 mm² |
| Section du conducteur flexible max. | 1,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 16 |
| Longueur de dénudage | 8 mm |
| Type de montage | Rail DIN |
| Couleur | gris trafic A RAL 7042 |
| Poids net | 261 g |
| Note sur les spécifications de poids | avec connecteurs et module de base de bus |
| Degré de pollution | 2 |
| Position de montage | quelconque (pas de déclassement en fonction de la température) |
| Altitude maximale | 2000 m |
| Désignation | Bus local Axioline P |
| Méthode de connexion | Connexion pour le module de base du bus |
| Vitesse de transmission | 100 Mbps |
| Désignation | Alimentation de la tension logique UL |
| Plage de tension d'alimentation | 19,2 V DC ... 30 V DC (via le module de base de bus (UL) à AXL P BK...) |
| Désignation | Alimentation du bus local Axioline P UBus |
| Tension d'alimentation | 5 V DC (via le module de base du bus) |
| Consommation de courant | max. 135 mA |
| Section de test | 5 V alimentation du bus local (UBus) / terre fonctionnelle 500 V AC 62 Hz 1 min. |
| Section de test | Alimentation 24 V (I/O) / terre fonctionnelle 500 V AC 62 Hz 1 min. |
| Section de test | Champ à la terre fonctionnelle 500 V CA 62 Hz 1 min. |
| Section de test | Champ aux alimentations 5 V et 24 V 1500 V AC 62 Hz 1 min. |
| Immunité à l'EF | Test d'immunité selon EN 61000-6-2/IEC 61000-6-2 Champs électromagnétiques EN 61000-4-3/IEC 61000-4-3 Critère A, intensité du champ : 10 V/m |
| Immunité à l'éclatement | Essai d'immunité selon EN 61000-6-2/IEC 61000-6-2 Transitoires rapides (burst) EN 61000-4-4/IEC 61000-4-4 Critère B, 2 kV |
| Immunité à la surtension | Essai d'immunité conformément à EN 61000-6-2/IEC 61000-6-2 Surtension transitoire (surge) EN 61000-4-5/IEC 61000-4-5 Critère A, lignes d'alimentation DC : ±0,5 kV/±0,5 kV (symétrique/asymétrique), ±1 kV pour les câbles E/S blindés |
| Immunité aux interférences conduites | Test d'immunité selon EN 61000-6-2/IEC 61000-6-2 Interférences conduites EN 61000-4-6/IEC 61000-4-6 Critère A, Tension d'essai 10 V |
| Émission d'interférences | Essai d'émission de bruit conformément à la norme EN 61000-6-4/IEC 61000-6-4 Classe A |
| Essais mécaniques | Résistance aux vibrations selon EN 60068-2-6/IEC 60068-2-6 5g |
| Essais mécaniques | Chocs selon EN 60068-2-27/IEC 60068-2-27 30g |
| Essais mécaniques | Choc continu selon EN 60068-2-27/IEC 60068-2-27 10g |
| Tension de sortie maximale Uo | 24.8 V |
| Courant de sortie maximal Io | 85,8 mA |
| Puissance de sortie maximale Po | 532 mW |
| Groupe | A, B / IIC |
| Capacité externe maximale Co | 0,113 µF |
| Texte supplémentaire | (A, B ou IIC) |
| Groupe | C/IIB, IIIC |
| Capacité externe maximale Co | 0,86 µF |
| Texte supplémentaire | (C, IIB ou IIIC) |
| Groupe | D/IIA, E, F, G, Classe III |
| Capacité externe maximale Co | 3,05 µF |
| Texte supplémentaire | (D, E, F, G, classe III ou IIA) |
| Groupe | A, B / IIC |
| Inductivité externe maximale Lo | 2,95 mH |
| Texte supplémentaire | (A, B ou IIC) |
| Groupe | C/IIB, IIIC |
| Inductivité externe maximale Lo | 18,95 mH |
| Texte supplémentaire | (C, IIB ou IIIC) |
| Groupe | D/IIA, E, F, G, Classe III |
| Inductivité externe maximale Lo | 30,95 mH |
| Texte supplémentaire | (D, E, F, G, classe III ou IIA) |
| ATEX | DEMKO 20 ATEX 2370X II 3(1)G Ex ec [ia Ga] IIC T4 Gc II (1)D [Ex ia Da] IIIC |
| IECEx | IECEx UL 20.0044X Ex ec [ia Ga] IIC T4 Gc [Ex ia Da] IIIC |
| UL, USA / Canada | |
| Tension maximale de sécurité Um | 250 V |
| Classe de protection | III (IEC 61140, EN 61140, VDE 0140-1) |
| Catégorie de surtension | II |
| REACh SVHC | Plomb 7439-92-1 |
| REACh SVHC | Dechlorane Plus |
| Chine RoHS | Période d'utilisation respectueuse de l'environnement = 25 ; |
| Chine RoHS | Pour plus d'informations sur les substances dangereuses, voir l'onglet "Téléchargements", catégorie "Déclaration du fabricant". |
Accessories
Kit de raccordement de blindage Axioline (comprend 2 supports de profilés de blindage et 2 bornes de blindage SK 5)
Repérage pour Axioline F (repérage sur l'appareil), au pas de 2 x 20,3 mm, vierge, 25 éléments, pour le repérage individuel avec B-STIFT 0,8, X-PEN ou CMS-P1-PLOTTER
