1087079
Distributeur OfficielSKU
PHX1087079
MPN
AXL P AO4 HART 1F
Weight
0.353 kg

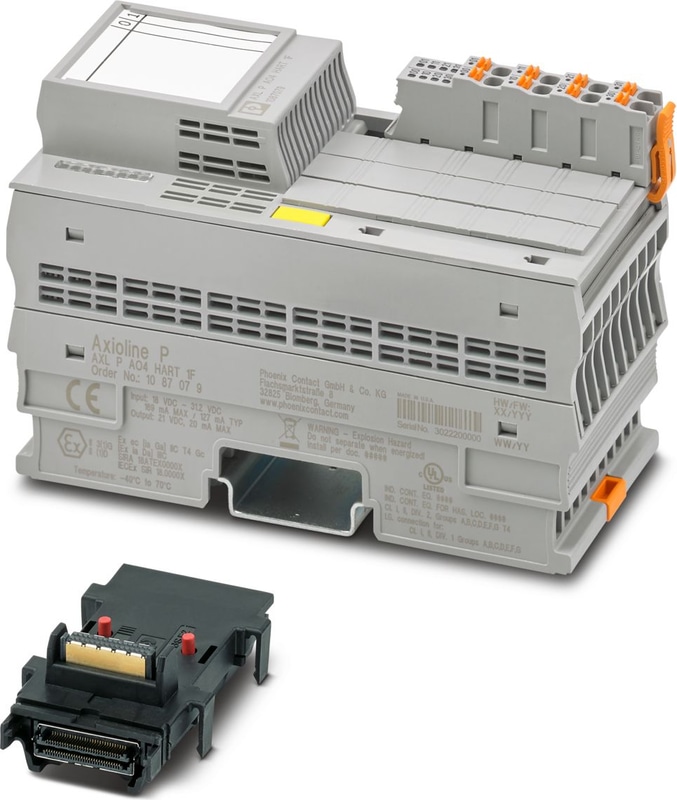

AXL P AO4 HART 1F - Module analogique
Axioline P, Module de sortie analogique, Sorties analogiques: 4 (HART), 0 mA ... 20 mA, 4 mA ... 20 mA, connectique: 2 fils, vitesse de transmission dans le bus local: 100 MBit/s, Fonctionnalité HART, indice de protection: IP20, Module d'embase de bus et connecteur mâle compris
- 4 signaux de contrôle alimentés par une sortie analogique pour HART
- Plage de courant : 4 mA ... 20 mA et 0 mA ... 20 mA
- Accès cyclique à PV, SV, TV, QV et au courant de boucle
- Plage de température : -40 °C ... +70 °C
- Remplaçable à chaud
Spécifications techniques
| Restriction de l'utilisation | CEM : produit de classe A, voir la déclaration du fabricant dans la zone de téléchargement. |
| Restriction de l'utilisation | L'utilisation dans des zones potentiellement explosives n'est pas autorisée en Chine. |
| Largeur | 53,6 mm |
| Hauteur | 126,1 mm |
| Profondeur | 77,14 mm |
| Note sur les dimensions | La profondeur est valable lorsqu'un rail DIN TH 35-7,5 est utilisé (conformément à la norme EN 60715). |
| Température ambiante (fonctionnement) | -40 °C ... 70 °C (standard) |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Humidité admissible (fonctionnement) | 5 % ... 95 % (sans condensation) |
| Humidité admissible (stockage/transport) | 5 % ... 95 % (sans condensation) |
| Pression d'air (fonctionnement) | 70 kPa ... 106 kPa (jusqu'à 2000 m au-dessus du niveau de la mer) |
| Pression atmosphérique (stockage/transport) | 70 kPa ... 106 kPa (jusqu'à 2000 m au-dessus du niveau de la mer) |
| Altitude maximale | 2000 m |
| Degré de protection | IP20 |
| Degré de protection | IP20 |
| Désignation | Connecteur Axioline P |
| Méthode de connexion | Raccordement par emboîtement |
| Note sur la méthode de connexion | Veuillez tenir compte des informations relatives aux sections des conducteurs dans le manuel d'utilisation "Axioline P : système et installation". |
| Section transversale du conducteur solide min. | 0,2 mm² |
| Section du conducteur solide max. | 1,5 mm² |
| Section du conducteur flexible min. | 0,2 mm² |
| Section du conducteur flexible max. | 1,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 16 |
| Longueur de dénudage | 8 mm |
| Type de montage | Rail DIN |
| Couleur | gris trafic A RAL 7042 |
| Poids net | 353 g |
| Note sur les spécifications de poids | avec connecteurs et module de base de bus |
| Degré de pollution | 2 |
| Position de montage | quelconque (pas de déclassement en fonction de la température) |
| Altitude maximale | 2000 m |
| Désignation | Bus local Axioline P |
| Méthode de connexion | Module de base du bus |
| Vitesse de transmission | 100 Mbps |
| Désignation | Alimentation de la tension logique UL |
| Plage de tension d'alimentation | 19,2 V DC ... 30 V DC (via le module de base de bus (UL) à AXL P BK...) |
| Désignation | Alimentation du bus local Axioline P UBus |
| Tension d'alimentation | 5 V DC (via le module de base du bus) |
| Consommation de courant | max. 135 mA |
| Nombre de sorties | 4 (HART) |
| Méthode de connexion | Raccordement par emboîtement |
| Technologie de connexion | 2 conducteurs |
| Note concernant la technologie de connexion | blindé, paire torsadée |
| Nom de la sortie | Sorties analogiques |
| Signal de sortie courant | 0 mA ... 20 mA |
| Signal de sortie courant | 4 mA ... 20 mA |
| Section de test | 5 V alimentation du bus local (UBus) / terre fonctionnelle 500 V AC 62 Hz 1 min. |
| Section de test | Alimentation 24 V (I/O) / terre fonctionnelle 500 V AC 62 Hz 1 min. |
| Section de test | Champ à la terre fonctionnelle 500 V CA 62 Hz 1 min. |
| Section de test | Champ aux alimentations 5 V et 24 V 1500 V AC 62 Hz 1 min. |
| Immunité à l'EF | Test d'immunité selon EN 61000-6-2/IEC 61000-6-2 Champs électromagnétiques EN 61000-4-3/IEC 61000-4-3 Critère A, intensité du champ : 10 V/m |
| Immunité à l'éclatement | Essai d'immunité selon EN 61000-6-2/IEC 61000-6-2 Transitoires rapides (burst) EN 61000-4-4/IEC 61000-4-4 Critère B, 2 kV |
| Immunité à la surtension | Essai d'immunité conformément à EN 61000-6-2/IEC 61000-6-2 Surtension transitoire (surge) EN 61000-4-5/IEC 61000-4-5 Critère A, lignes d'alimentation DC : ±0,5 kV/±0,5 kV (symétrique/asymétrique), ±1 kV pour les câbles E/S blindés |
| Immunité aux interférences conduites | Test d'immunité selon EN 61000-6-2/IEC 61000-6-2 Interférences conduites EN 61000-4-6/IEC 61000-4-6 Critère A, Tension d'essai 10 V |
| Émission d'interférences | Essai d'émission de bruit conformément à la norme EN 61000-6-4/IEC 61000-6-4 Classe A |
| Essais mécaniques | Résistance aux vibrations selon EN 60068-2-6/IEC 60068-2-6 5g |
| Essais mécaniques | Chocs selon EN 60068-2-27/IEC 60068-2-27 30g |
| Essais mécaniques | Choc continu selon EN 60068-2-27/IEC 60068-2-27 10g |
| ATEX | DEMKO 20 ATEX 2334X II 3G Ex ec IIC T4 Gc |
| IECEx | IECEx UL 20.0002X Ex ec IIC T4 Gc |
| UL, USA / Canada | Classe I, Div. 2, Groupes A, B, C, D T4 |
| Classe de protection | III (IEC 61140, EN 61140, VDE 0140-1) |
| Catégorie de surtension | II |
| REACh SVHC | Plomb 7439-92-1 |
| REACh SVHC | Dechlorane Plus |
| Chine RoHS | Période d'utilisation respectueuse de l'environnement = 25 ; |
| Chine RoHS | Pour plus d'informations sur les substances dangereuses, voir l'onglet "Téléchargements", catégorie "Déclaration du fabricant". |
Pourquoi Proax pour Phoenix Contact 1087079?
Proax est le distributeur autorisé de Phoenix Contact 1087079. Chez Proax, nous sommes l'un des plus grands distributeurs de Phoenix Contact en Amérique du Nord. Notre équipe technique interne, qui est hautement qualifiée, est prête à répondre à vos besoins techniques!
Avez-vous une question? pour vous aider à obtenir le bon produit le plus rapidement possible pour votre projet. Nous sommes toujours là pour vous aider!
Délai de livraison court
Personnel qualifié
Chat en direct
Support technique
Inventaire local
60+ ans d'expérience
Informations complémentaires
| Taille de l'emballage | 1 |
