2316393
Distributeur OfficielSKU
PHX2316393
MPN
AXL P FBPS BASE
Weight
0.199 kg

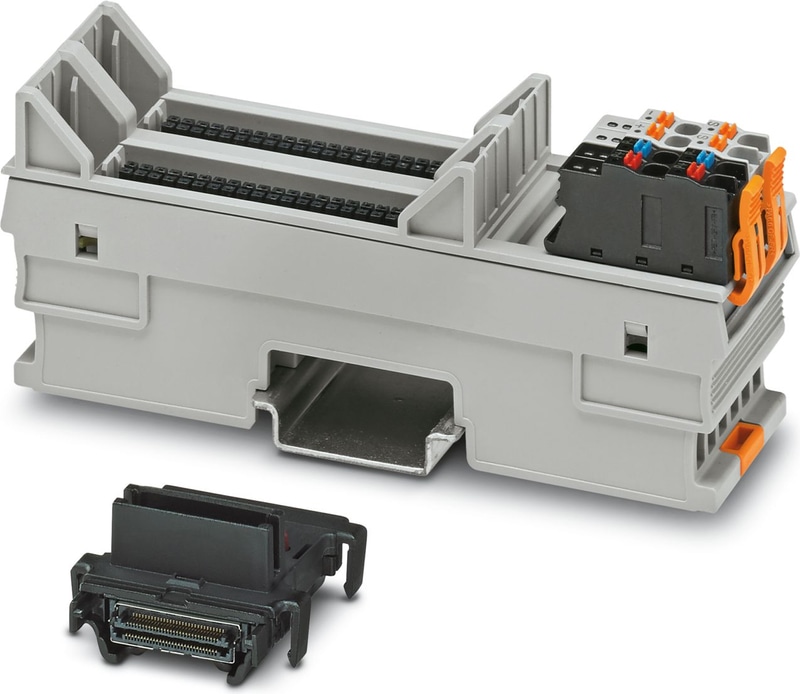

AXL P FBPS BASE - Module embase
Embase Axioline P pour prise d'alimentation PROFIBUS PA. Fournit une redondance pour l'alimentation du bus de terrain lorsque deux connecteurs sont installés.
Spécifications techniques
| Restriction de l'utilisation | L'utilisation dans des zones potentiellement explosives n'est pas autorisée en Chine. |
| Largeur | 35 mm |
| Hauteur | 130 mm |
| Profondeur | 125 mm |
| Température ambiante (fonctionnement) | -40 °C ... 70 °C (Position de montage : montage mural sur rail DIN horizontal) |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Humidité admissible (fonctionnement) | 5 % ... 95 % (sans condensation) |
| Humidité admissible (stockage/transport) | 5 % ... 95 % |
| Altitude | 2000 m (au-dessus du niveau de la mer) |
| Degré de protection | IP20 |
| Type de montage | Montage sur rail DIN |
| Poids | 142 g (avec module de base bus) |
| Poids net | 198.2 g |
| Couleur | gris |
| Degré de pollution | 2 |
| Catégorie de surtension | II |
| Plage de tension d'alimentation | 18,5 V DC ... 30,5 V DC |
| Consommation de courant maximale | 950 mA (18,5 V DC, charge de 500 mA) |
| Consommation de courant typique | 750 mA () |
| Section du conducteur flexible max. | 1,50 mm² |
| Section du conducteur flexible min. | 0,20 mm² |
| Section du conducteur solide max. | 1,50 mm² |
| Section transversale du conducteur solide min. | 0,20 mm² |
| Section du conducteur AWG max. | 16 |
| Section du conducteur AWG min. | 24 |
| Interface 1 | Bus local Axioline P |
| Méthode de connexion | Module de base du bus |
| Interface 2 | PROFIBUS PA |
| Interface | PROFIBUS |
| Méthode de connexion | Connexion Push-in / plug |
| Nombre de dispositifs de bus | 256 |
| Résistance de terminaison | 100 Ω |
| Désignation | Normes/réglementations |
| Normes/réglementations | Immunité au bruit de l'onde annulaire conformément à la norme IEC 61000-4-12 |
| Désignation | Normalisation de PROFIBUS |
| Normes/réglementations | IEC 61158-2 |
| Choc | 15g |
| Vibrations (fonctionnement) | 2g |
| ATEX | ? ?? II 3 G Ex ec IIC T4 Gc IBExU 18ATEXB018X |
| IECEx | Ex ec IIC T4 Gc IECEx IBE 18.0023X |
| UL, USA / Canada | Classe I, Div. 2, Groupes A, B, C, D T4 Classe I, Zone 2, IIC T4 |
| REACh SVHC | Plomb 7439-92-1 |
| Chine RoHS | Respectueux de l'environnement Durée d'utilisation = 50 ans |
| Chine RoHS | Pour plus d'informations sur les substances dangereuses, voir l'onglet "Téléchargements", catégorie "Déclaration du fabricant". |
Accessories
Connecteur d'alimentation Axioline P redondant pour la prise d'alimentation PROFIBUS PA. Alimente les coupleurs de bus de terrain en courant de 500 mA et 28 V DC le long de la ligne principale.
Axioline P, Coupleur de bus, PROFINET, Connecteur femelle RJ45, auto-négociation et auto-crossing, vitesse de transmission dans le bus local: 100 MBit/s, indice de protection: IP20, Module d'embase de bus et connecteur mâle compris
Kit de raccordement de blindage Axioline (comprend 2 supports de profilés de blindage et 2 bornes de blindage SK 5)
