1027886
Distributeur OfficielSKU
PHX1027886
MPN
PTS 1,5/S-PE/L/N/3P
Weight
0.016 kg
Series PTS

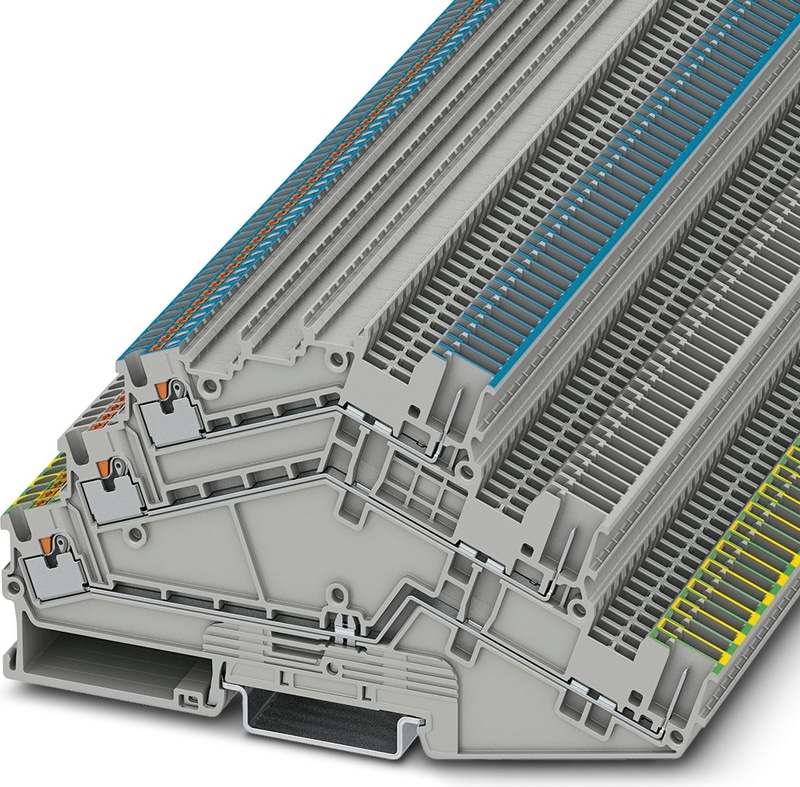

PTS 1,5/S-PE/L/N/3P - Bloc de jonction à plusieurs étages
Bloc de jonction à plusieurs étages, tension nominale: 500 V, intensité nominale: 15 A, type de raccordement: Raccord Push-in / enfichable, 1er étage, Section de référence: 1,5 mm2, section : 0,14 mm2 - 1,5 mm2, type de montage: NS 35/7,5, NS 35/15, coloris: gris
- Outre la possibilité de vérification via l'orifice fonctionnel double, tous les bloc de jonction disposent d'un point test supplémentaire.
- La forme compacte et le raccordement frontal permettent un câblage dans les espaces les plus exigus
- Les bornes de raccordement Push-in se distinguent, outre les propriétés du système CLIPLINE complete, par un câblage simple et sans outil des conducteurs avec embout ou des conducteurs rigides
- Testé pour applications ferroviaires
Spécifications techniques
| Nombre de lignes | 3 |
| Nombre de connexions | 6 |
| Section nominale | 1,5 mm² |
| Couleur | gris |
| Matériau isolant | PA |
| Indice d'inflammabilité selon UL 94 | V0 |
| Domaine d'application | Industrie ferroviaire |
| Domaine d'application | Construction de machines |
| Domaine d'application | Ingénierie des installations |
| Tension de choc nominale | 6 kV |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Groupe de matériaux isolants | I |
| Puissance dissipée maximale dans les conditions nominales | 0.56 W |
| Raccordement selon la norme | IEC 60947-7-1/IEC 60947-7-2 |
| Courant nominal IN | 15 A (respecter le déclassement) |
| Courant de charge maximal | 15 A |
| Tension nominale UN | 500 V |
| Panneau latéral ouvert | Oui |
| Largeur | 3,5 mm |
| Largeur du couvercle d'extrémité | 0,8 mm |
| Longueur | 119,5 mm |
| Hauteur | 64,3 mm |
| Hauteur NS 35/7,5 | 58,3 mm |
| Hauteur NS 35/15 | 65,8 mm |
| Note | Veuillez respecter la capacité de charge des rails DIN. |
| Méthode de connexion | Connexion Push-in / plug |
| Section transversale du conducteur solide min. | 0,14 mm² |
| Section du conducteur solide max. | 1,5 mm² |
| Section du conducteur flexible min. | 0,14 mm² |
| Section du conducteur flexible max. | 1,5 mm² |
| Section du conducteur AWG min. | 26 |
| Section du conducteur AWG max. | 14 |
| Section du conducteur flexible, avec embout sans gaine plastique min. | 0,14 mm² |
| Section du conducteur flexible, avec embout sans gaine plastique max. | 1,5 mm² |
| Section du conducteur flexible, avec embout avec manchon en plastique min. | 0,14 mm² |
| Section du conducteur flexible, avec embout avec manchon en plastique max. | 1 mm² Il est recommandé d'utiliser l'embout AI-S 1-8 TQ, référence 1200293. |
| Longueur de dénudage | 8 mm ... 10 mm |
| Jauge cylindrique interne | A1 / B1 |
| Raccordement selon la norme | IEC 60947-7-1/IEC 60947-7-2 |
| Chine RoHS | Période d'utilisation respectueuse de l'environnement : illimitée = EFUP-e |
| Chine RoHS | Pas de substances dangereuses au-dessus des valeurs seuils |
