3214592
Distributeur OfficielSKU
PHX3214592
MPN
PTS 1,5/S-TWIN BU
Weight
0.005 kg
Series PTS

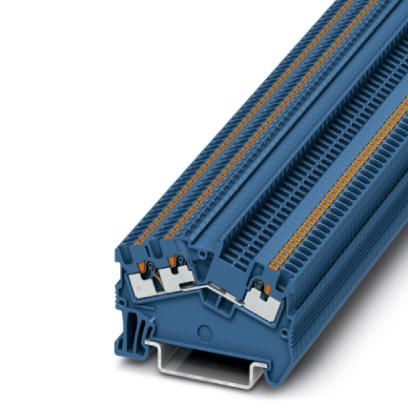

PTS 1,5/S-TWIN BU - Blocs de jonction simple
Blocs de jonction simple, tension nominale: 500 V, intensité nominale: 17,5 A, nombre de connexions: 3, type de raccordement: Raccordement Push-in, 1er étage, Section de référence: 1,5 mm2, section : 0,14 mm2 - 1,5 mm2, type de montage: NS 35/7,5, NS 35/15, coloris: bleu
- Blocs de jonction à 2, 3 et 4 conducteurs dans une seule forme
- Blocs de jonction pour conducteur de protection de même forme disponibles
- Le modèle PTS 2,5 doté de quatre lignes de pontage offre de nombreuses possibilités de pontage de potentiel.
- Entrée de conducteur coudée pour une utilisation dans des coffrets de raccordement plats
- Grande économie d'espace en cas d'utilisation dans des systèmes de câblage encastrés
Spécifications techniques
| Nombre de lignes | 1 |
| Nombre de connexions | 3 |
| Potentiels | 1 |
| Section nominale | 1,5 mm² |
| Couleur | Bleu |
| Matériau isolant | PA |
| Indice d'inflammabilité selon UL 94 | V0 |
| Type de montage | NS 35/7,5 |
| Tension de choc nominale | 6 kV |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Groupe de matériaux isolants | I |
| Puissance dissipée maximale dans les conditions nominales | 0.56 W |
| Courant de charge maximal | 17.5 A |
| Courant nominal IN | 17.5 A |
| Tension nominale UN | 500 V |
| Panneau latéral ouvert | Oui |
| Indice de température relative du matériau isolant (Elec., UL 746 B) | 130 °C |
| Indice de température du matériau isolant (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Application d'un matériau d'isolation statique dans le froid | -60 °C |
| Inflammabilité de surface NFPA 130 (ASTM E 162) | passé |
| Densité optique spécifique des fumées NFPA 130 (ASTM E 662) | passé |
| Dégagement calorimétrique de chaleur NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Toxicité des gaz de fumée NFPA 130 (SMP 800C) | passé |
| Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Largeur | 3,5 mm |
| Largeur du couvercle d'extrémité | 2,2 mm |
| Longueur | 50,7 mm |
| Hauteur | 37 mm |
| Hauteur NS 35/7,5 | 38,5 mm |
| Hauteur NS 35/15 | 46 mm |
| Connexion | 1 niveau |
| Méthode de connexion | Raccordement par emboîtement |
| Longueur de dénudage | 8 mm ... 10 mm |
| Raccordement selon la norme | IEC 60947-7-1 |
| Section transversale du conducteur solide min. | 0,14 mm² |
| Section du conducteur solide max. | 1,5 mm² |
| Section du conducteur AWG min. | 26 |
| Section du conducteur AWG max. | 14 |
| Section du conducteur flexible min. | 0,14 mm² |
| Section du conducteur flexible max. | 1,5 mm² |
| Section du conducteur min. Section du conducteur AWG, flexible | 26 |
| Max. Section du conducteur AWG, flexible | 14 |
| Section du conducteur flexible, avec embout sans gaine plastique min. | 0,14 mm² |
| Section du conducteur flexible, avec embout sans gaine plastique max. | 1,5 mm² |
| Section du conducteur flexible, avec embout avec manchon en plastique min. | 0,14 mm² |
| Section du conducteur flexible, avec embout avec manchon en plastique max. | 1 mm² Il est recommandé d'utiliser l'embout AI-S 1-8 TQ, référence 1200293. |
| Sections de raccordement directement enfichables | 0,25 mm² 1,5 mm² |
| Section transversale du conducteur solide min. | 0,25 mm² |
| Section du conducteur solide max. | 1,5 mm² |
| Section du conducteur flexible, avec embout sans gaine plastique min. | 0,34 mm² |
| Section du conducteur flexible, avec embout sans gaine plastique max. | 1,5 mm² |
| Section du conducteur flexible, avec embout avec manchon en plastique min. | 0,34 mm² |
| Section du conducteur flexible, avec embout avec manchon en plastique max. | 1 mm² |
| Jauge cylindrique interne | A1 / B1 |
| Température de fonctionnement | -60 °C ... 105 °C (température maximale de fonctionnement à court terme RTI Elec.) |
| Température ambiante (stockage/transport) | -25 °C ... 60 °C (pour une courte durée, n'excédant pas 24 h, -60 °C à +70 °C) |
| Humidité admissible (stockage/transport) | 30 % ... 70 % |
| Température ambiante (assemblage) | -5 °C ... 70 °C |
| Température ambiante (actionnement) | -5 °C ... 70 °C |
| Raccordement selon la norme | IEC 60947-7-1 |
| Chine RoHS | Période d'utilisation respectueuse de l'environnement : illimitée = EFUP-e |
| Chine RoHS | Pas de substances dangereuses au-dessus des valeurs seuils |
