Distributeur OfficielSKU
MPN
SAC-4P- 2,0-990/M12FS
Weight
0.174 kg
Series SAC-4P

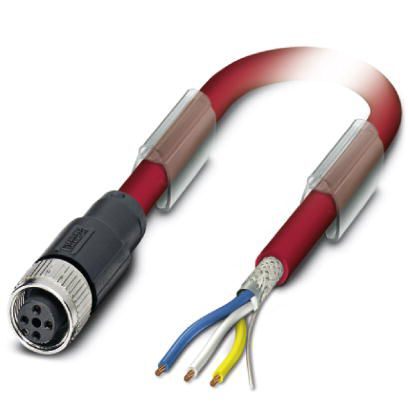

SAC-4P- 2,0-990/M12FS - Câble préconfectionné pour bus
Câble préconfectionné pour bus, CC-Link (10 Mbit/s), 4-pôles, PVC, rouge, blindé, extrémité libre, sur Connecteur femelle droit M12, codage: A, longueur de câble: 2 m
Spécifications techniques
| Longueur du câble | 2 m |
| Température ambiante (fonctionnement) | -25 °C ... 90 °C (fiche / prise) |
| Température ambiante (fonctionnement) | -25 °C ... 90 °C (fiche / prise) |
| Degré de protection | IP65 |
| Degré de protection | IP67 |
| Courant nominal à 40°C | 4 A |
| Tension nominale | 48 V AC |
| Tension nominale | 60 V DC |
| Nombre de postes | 4 |
| Zone de poignée en couleur | Noir |
| Résistance de l'isolation | ≥ 100 MΩ |
| Codage | A - standard |
| Type/catégorie de signal | Liaison CC, 10 Mbps |
| Affichage de l'état | Non |
| Catégorie de surtension | II |
| Degré de pollution | 3 |
| Cycles d'insertion/retrait | ≥ 100 |
| Couple | 0,4 Nm (connecteur M12) |
| Indice d'inflammabilité selon UL 94 | HB |
| Matériau de contact | CuZn |
| Matériau de la surface de contact | Ni/Au |
| Matériau de support de contact | TPU GF |
| Matériau du corps de la poignée | TPU, difficilement inflammable, auto-extinguible |
| Matériau, molettes | Zinc moulé sous pression, nickelé |
| Matériau d'étanchéité | NBR |
| Contact | Couleur (désignation du signal) | Contact (optionnel) | 1 (prise) = SR (bouclier) |
| Contact | Couleur (désignation du signal) | Contact (optionnel) | 2 (Prise) = WH (DB) |
| Contact | Couleur (désignation du signal) | Contact (optionnel) | 3 (Prise) = YE (DG) |
| Contact | Couleur (désignation du signal) | Contact (optionnel) | 4 (Prise) = BU (DA) |
| Type de câble | CC-Link |
| Type de câble (abréviation) | 990 |
| Structure du câble | 3xAWG20/7 + 1xAWG22/19 (fil de litz de remplissage) |
| Section du conducteur | 0,5 mm² |
| AWG Ligne de signal | 20 |
| Structure du conducteur Ligne de signal | 7x 0,28 mm |
| Épaisseur, isolation | 0,89 mm (gaine extérieure du câble) |
| Couleurs des fils | blanc, jaune, bleu |
| Blindage | Feuille d'aluminium plastifiée, blindage tressé en cuivre étamé |
| Couverture du blindage optique | 78 % |
| Diamètre extérieur du câble D | 7,7 mm |
| Rayon de courbure le plus faible, installation fixe | 77 mm |
| Poids du câble | 78,8 kg/km |
| Gaine externe, couleur | Rouge |
| Gaine extérieure, matériau | PVC |
| Matériau isolation du conducteur | PE expansé, à haute densité |
| Matériau du conducteur | Fils de cuivre nus |
| Résistance du conducteur | 31,2 Ω/km |
| Vitesse de transmission | 10 Mbps |
| Capacité de travail | 61 pF |
| Impédance d'onde | 110 Ω |
| Tension nominale, câble | 300 V |
| Température ambiante (fonctionnement) | -30 °C ... 60 °C (câble, installation fixe) |
| Température ambiante (fonctionnement) | -5 °C ... 60 °C (câble, installation flexible) |
| Chine RoHS | Période d'utilisation respectueuse de l'environnement : illimitée = EFUP-e |
| Chine RoHS | Pas de substances dangereuses au-dessus des valeurs seuils |
Pourquoi Proax pour Phoenix Contact 1558360?
Proax est le distributeur autorisé de Phoenix Contact 1558360. Chez Proax, nous sommes l'un des plus grands distributeurs de Phoenix Contact en Amérique du Nord. Notre équipe technique interne, qui est hautement qualifiée, est prête à répondre à vos besoins techniques!
Avez-vous une question? pour vous aider à obtenir le bon produit le plus rapidement possible pour votre projet. Nous sommes toujours là pour vous aider!
Délai de livraison court
Personnel qualifié
Chat en direct
Support technique
Inventaire local
60+ ans d'expérience
Informations complémentaires
| Taille de l'emballage | 1 |
