Distributeur OfficielSKU
MPN
SAC-4P- 2,0-960/M12FS VA
Weight
0.153 kg
Series SAC-4P

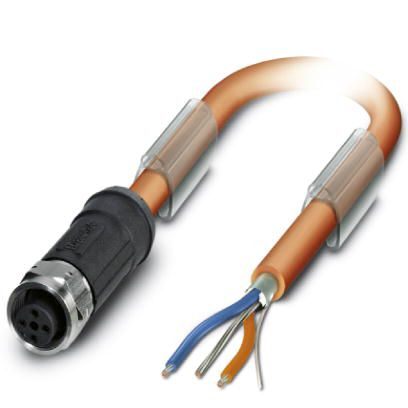

Bus system cable - SAC-4P- 2,0-960/M12FS VA
Bus system cable, FOUNDATION Fieldbus (31.25 kbps), 3-position, PVC, orange RAL 2003, shielded, free cable end, on Socket straight M12, coding: A, cable length: 2 m
Spécifications techniques
| Longueur du câble | 2 m |
| Longueur de dénudage de l'extrémité libre du conducteur | 50 mm |
| Température ambiante (fonctionnement) | -25 °C ... 90 °C (fiche / prise) |
| Température ambiante (fonctionnement) | -25 °C ... 90 °C (fiche / prise) |
| Degré de protection | IP65 |
| Degré de protection | IP67 |
| Degré de protection | IP68 |
| Degré de protection | IP69K |
| Note | D'autres produits avec un type de câble variable et une longueur de câble variable peuvent être trouvés dans la section des accessoires. |
| Courant nominal à 40°C | 4 A |
| Tension nominale | 48 V AC |
| Tension nominale | 60 V DC |
| Nombre de postes | 3 |
| Zone de poignée en couleur | Noir |
| Résistance de l'isolation | ≥ 100 MΩ |
| Codage | A - standard |
| Type/catégorie de signal | FOUNDATION Fieldbus, 31,25 kbps |
| Affichage de l'état | Non |
| Catégorie de surtension | II |
| Degré de pollution | 3 |
| Cycles d'insertion/retrait | ≥ 100 |
| Couple | 0,4 Nm (connecteur M12) |
| Indice d'inflammabilité selon UL 94 | HB |
| Matériau de contact | CuSn |
| Matériau de la surface de contact | Ni/Au |
| Matériau de support de contact | TPU GF |
| Matériau du corps de la poignée | TPU, difficilement inflammable, auto-extinguible |
| Matériau, molettes | Acier inoxydable |
| Matériau d'étanchéité | NBR |
| Contact | Couleur (désignation du signal) | Contact (optionnel) | 1 (Prise) = BU (DATA-) |
| Contact | Couleur (désignation du signal) | Contact (optionnel) | 2 (Prise) = OG (DATA+) |
| Contact | Couleur (désignation du signal) | Contact (optionnel) | 3 (prise) = SR (bouclier) |
| Type de câble | FOUNDATION Fieldbus orange |
| Type de câble (abréviation) | 960 |
| Structure du câble | 2xAWG18/7 + 1xAWG20/7 |
| Section du conducteur | 2x 0,75 mm² (ligne de signal) |
| Section du conducteur | 1x 0,5 mm² (fil de drainage) |
| AWG Ligne de signal | 18 |
| Structure du conducteur Ligne de signal | 7x 0,40 mm |
| Diamètre de l'âme, isolation comprise | 2,24 mm ±0,05 mm |
| Épaisseur, isolation | 0,5 mm |
| Couleurs des fils | Bleu, orange |
| Paires torsadées | 2 cœurs pour la paire |
| Torsion générale | Une paire avec un fil de vidange et des pièces de remplissage pour l'âme |
| Blindage | Feuille d'aluminium plastifiée avec fil d'évacuation |
| Couverture du blindage optique | 100 % |
| Épaisseur de la gaine extérieure | 1 mm |
| Diamètre extérieur du câble D | 7,5 mm ±0,25 mm |
| Rayon de courbure le plus faible, installation fixe | 75 mm |
| Poids du câble | 56,552 kg/km |
| Résistance à la traction PRV | 260 N |
| Gaine externe, couleur | orange RAL 2003 |
| Gaine extérieure, matériau | PVC |
| Matériau isolation du conducteur | PO (ligne de signal) |
| Matériau du conducteur | Fils de litz en Cu étamé |
| Résistance du conducteur | ≤ 19,35 Ω/km (ligne de signalisation) |
| Résistance du conducteur | 26 Ω/km (bouclier) |
| Capacité de travail | 78 nF (à 1 kHz) |
| Capacité du câble | 147 pF/m (à 1 kHz, âme/blindage) |
| Capacité du câble | ≤ 3,94 pF/m (déséquilibre de capacité) |
| Vitesse du signal | 0.66 c |
| Atténuation du blindage | 3 dB/km (à 39 kHz) |
| Impédance du câble | 100 Ω ±20 % (à 31,25 kHz) |
| Inductance du conducteur | 0,6233 µH/m |
| Tension nominale, câble | 300 V |
| Propriétés particulières | Normes UL PLTC-ER et ITC |
| Résistance à la flamme | UL 1685 (CSA FT 4) |
| Résistance à la flamme | UL 1685 (plateau vertical) |
| Résistance à la flamme | UL 1666 (colonne montante) |
| Température ambiante (fonctionnement) | -40 °C ... 105 °C (câble, installation fixe) |
| Chine RoHS | Période d'utilisation respectueuse de l'environnement : illimitée = EFUP-e |
| Chine RoHS | Pas de substances dangereuses au-dessus des valeurs seuils |
Accessories
Pourquoi Proax pour Phoenix Contact 1431212?
Proax est le distributeur autorisé de Phoenix Contact 1431212. Chez Proax, nous sommes l'un des plus grands distributeurs de Phoenix Contact en Amérique du Nord. Notre équipe technique interne, qui est hautement qualifiée, est prête à répondre à vos besoins techniques!
Avez-vous une question? pour vous aider à obtenir le bon produit le plus rapidement possible pour votre projet. Nous sommes toujours là pour vous aider!
Délai de livraison court
Personnel qualifié
Chat en direct
Support technique
Inventaire local
60+ ans d'expérience
Informations complémentaires
| Taille de l'emballage | 1 |
