Distributeur OfficielSKU
MPN
SAC-4P- 2,0-950/M 8FS
Weight
0.103 kg
Prendre note que cet item est Non Cancellable / Non Retournable
Series SAC-4P

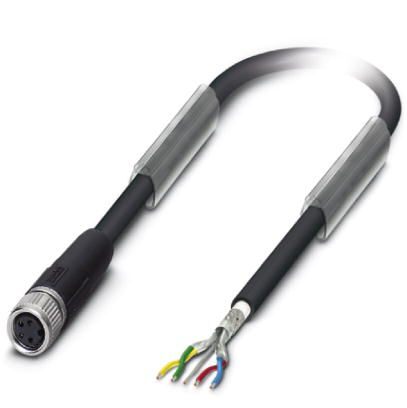

SAC-4P- 2,0-950/M 8FS - Câble préconfectionné pour bus
Câble préconfectionné pour bus, INTERBUS, 4-pôles, PUR exempt d'halogène, noir RAL 9005, blindé, extrémité libre, sur Connecteur femelle droit M8, codage: A, longueur de câble: 2 m
- Câble d'alimentation pour tension d'actionneur
- Câble préconfectionné pour tension d'alimentation et signal de bus
Spécifications techniques
| Longueur du câble | 2 m |
| Longueur de dénudage de l'extrémité libre du conducteur | 50 mm |
| Température ambiante (fonctionnement) | -25 °C ... 90 °C (fiche / prise) |
| Température ambiante (fonctionnement) | -25 °C ... 90 °C (fiche / prise) |
| Degré de protection | IP65 |
| Degré de protection | IP67 |
| Courant nominal à 40°C | 4 A |
| Tension nominale | 48 V AC |
| Tension nominale | 60 V DC |
| Nombre de postes | 4 |
| Zone de poignée en couleur | Noir |
| Résistance de l'isolation | ≥ 100 MΩ |
| Codage | A - standard |
| Type/catégorie de signal | INTERBUS |
| Affichage de l'état | Non |
| Catégorie de surtension | II |
| Degré de pollution | 3 |
| Tension d'essai | 800 V |
| Couple | 0,2 Nm (connecteurs M8) |
| Indice d'inflammabilité selon UL 94 | HB |
| Matériau de contact | CuSn |
| Matériau de la surface de contact | Ni/Au |
| Matériau de support de contact | TPU GF |
| Matériau du corps de la poignée | TPU, difficilement inflammable, auto-extinguible |
| Matériau, molettes | Zinc moulé sous pression, nickelé |
| Matériau d'étanchéité | NBR |
| Contact | Couleur (désignation du signal) | Contact (optionnel) | 1 (Prise) = RD (0,34 mm²) |
| Contact | Couleur (désignation du signal) | Contact (optionnel) | 3 (Prise) = BU (0,34 mm²) |
| Contact | Couleur (désignation du signal) | Contact (optionnel) | 2 (douille) = YE (0,14 mm²) |
| Contact | Couleur (désignation du signal) | Contact (optionnel) | 4 (douille) = GN (0,14 mm²) |
| Type de câble | INTERBUS |
| Type de câble (abréviation) | 950 |
| Style UL AWM | 20963 (80°C/30 V) |
| Structure du câble | 2xAWG26/19+2xAWG22/19 |
| Section du conducteur | 2x 0,14 mm² (ligne de signal) |
| Section du conducteur | 2x 0,34 mm² (alimentation) |
| Section du conducteur | 1x 0,38 mm² (fil de drainage) |
| AWG Ligne de signal | 26 |
| AWG Alimentation | 22 |
| Structure du conducteur Ligne de signal | 19x 0,10 mm |
| Structure du conducteur, alimentation en tension | 19x 0,15 mm |
| Diamètre de l'âme, isolation comprise | 0,97 mm (ligne de signal) |
| Diamètre de l'âme, isolation comprise | 1,25 mm (alimentation) |
| Épaisseur, isolation | 0,24 mm (Isolation du conducteur, ligne de signal) |
| Épaisseur, isolation | 0,25 mm (isolation du conducteur, alimentation en tension) |
| Couleurs des fils | rouge-bleu, vert-jaune |
| Paires torsadées | 2 cœurs pour la paire |
| Type de blindage des paires | Feuille de polyester doublée d'aluminium |
| Torsion générale | 2 paires autour d'un fil de drainage au centre jusqu'au noyau |
| Blindage | Blindage tressé en cuivre étamé |
| Couverture du blindage optique | 85 % |
| Épaisseur de la gaine extérieure | environ 0,75 mm |
| Diamètre extérieur du câble D | 5,2 mm ±0,2 mm |
| Rayon de courbure minimal, installation fixe | 5 x D |
| Rayon de courbure minimal, installation flexible | 7,5 x D |
| Nombre de cycles de flexion | 1000000 |
| Rayon de courbure | 110 mm |
| Chemin de traverse | 6 m |
| Taux de déplacement | 4 m/s |
| Accélération | 4 m/s² |
| Poids du câble | 41 kg/km |
| Gaine externe, couleur | noir RAL 9005 |
| Gaine extérieure, matériau | PUR |
| Matériau isolation du conducteur | PP |
| Matériau du conducteur | Fils de litz en Cu étamé |
| Résistance de l'isolation | ≥ 20 MΩ*km |
| Résistance du conducteur | ≤ 150 Ω/km (ligne de signal) |
| Résistance du conducteur | ≤ 58 Ω/km (alimentation) |
| Impédance d'onde | 75 Ω ±10 Ω (ligne de signal) |
| Impédance d'onde | 55 Ω ±10 Ω (alimentation) |
| Tension nominale, câble | ≤ 100 V |
| Tension d'essai Noyau/Noyau | 1000 V (50 Hz, 1 min.) |
| Tension d'essai Noyau/blindage | 1000 V (50 Hz, 1 min.) |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C (câble, installation fixe) |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C (câble, installation flexible) |
| REACh SVHC | Plomb 7439-92-1 |
| Chine RoHS | Respectueux de l'environnement Durée d'utilisation = 50 ans |
| Chine RoHS | Pour plus d'informations sur les substances dangereuses, voir l'onglet "Téléchargements", catégorie "Déclaration du fabricant". |
