Distributeur OfficielSKU
MPN
PTI 2,5-PE/LO/NT
Weight
0.019 kg
Series PTI

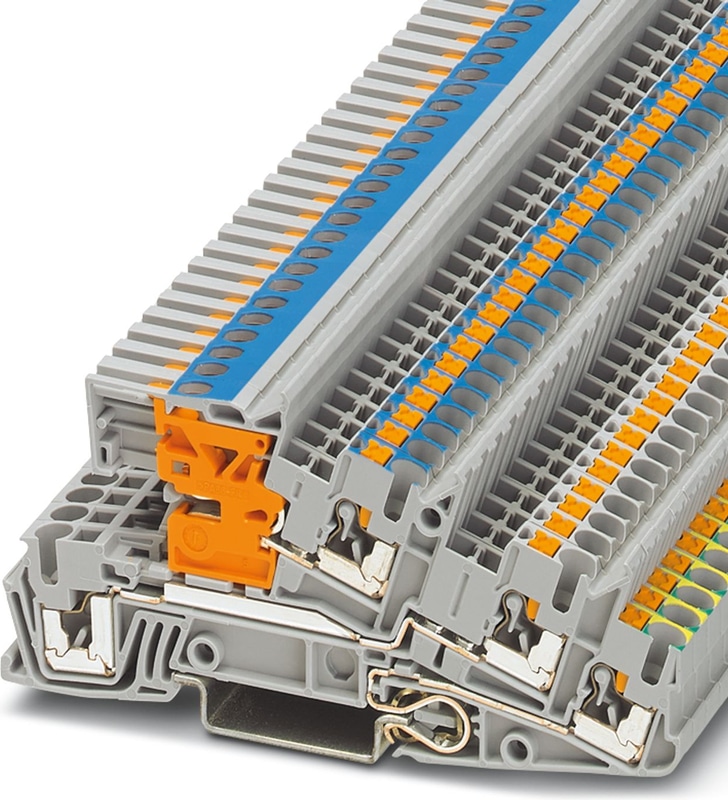

PTI 2,5-PE/LO/NT - Bloc de jonction pour conducteur de protection d'installation
Bloc de jonction pour conducteur de protection d'installation, Instructions de montage :Pour une fixation sûre de la barre collectrice de N, des supports doivent être placés aux deux extrémités de chaque barrette de raccordement et tous les 20 cm pour les barrettes les plus longues., sans touche d'actionnement côté alimentation, tension nominale: 400 V, intensité nominale: 24 A, Raccordement Push-in, 1., 2. und 3. Etage, Section de référence: 4 mm2, section : 0,14 mm2 - 4 mm2, type de montage: NS 35/7,5, NS 35/15, coloris: gris
- Orifices fonctionnels doubles à tous les étages
Spécifications techniques
| Note | Instructions de montage:Pour une fixation sûre de la barre neutre, des supports doivent être placés au début et à la fin de chaque barrette de raccordement, ainsi que tous les 20 cm sur les barrettes de raccordement plus longues. |
| Nombre de lignes | 3 |
| Nombre de connexions | 5 |
| Potentiels | 2 |
| Section nominale | 4 mm² |
| Couleur | gris |
| Matériau isolant | PA |
| Indice d'inflammabilité selon UL 94 | V0 |
| Type de montage | NS 35/7,5 |
| Tension de choc nominale | 4 kV |
| Tension de choc nominale | 6 kV |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Groupe de matériaux isolants | I |
| Puissance dissipée maximale dans les conditions nominales | 1.02 W |
| Courant de charge maximal | 30 A (avec une section de conducteur de 4 mm² et un bornier à 3 positions) |
| Courant nominal IN | 24 A (avec une section de conducteur de 4 mm²) |
| Tension nominale UN | 400 V (conducteur de phase/conducteur de phase) |
| Tension nominale UN | 250 V (conducteur de phase/PE) |
| Tension nominale UN | 250 V (conducteur de phase/N) |
| Panneau latéral ouvert | Oui |
| Indice de température relative du matériau isolant (Elec., UL 746 B) | 130 °C |
| Indice de température du matériau isolant (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
| Application d'un matériau d'isolation statique dans le froid | -60 °C |
| Inflammabilité de surface NFPA 130 (ASTM E 162) | passé |
| Densité optique spécifique des fumées NFPA 130 (ASTM E 662) | passé |
| Dégagement calorimétrique de chaleur NFPA 130 (ASTM E 1354) | 27,5 MJ/kg |
| Toxicité des gaz de fumée NFPA 130 (SMP 800C) | passé |
| Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Largeur | 5,2 mm |
| Largeur du couvercle d'extrémité | 2,2 mm |
| Longueur | 101 mm |
| Hauteur | 48,6 mm |
| Hauteur NS 35/7,5 | 50,5 mm |
| Hauteur NS 35/15 | 58 mm |
| Note | Veuillez respecter la capacité de charge des rails DIN. |
| Connexion | 1er, 2ème et 3ème niveaux |
| Méthode de connexion | Raccordement par emboîtement |
| Longueur de dénudage | 10 mm |
| Section transversale du conducteur solide min. | 0,14 mm² |
| Section du conducteur solide max. | 4 mm² |
| Section du conducteur AWG min. | 26 |
| Section du conducteur AWG max. | 12 |
| Section du conducteur flexible min. | 0,14 mm² |
| Section du conducteur flexible max. | 4 mm² |
| Section du conducteur min. Section du conducteur AWG, flexible | 26 |
| Max. Section du conducteur AWG, flexible | 12 |
| Section du conducteur flexible, avec embout sans gaine plastique min. | 0,14 mm² |
| Section du conducteur flexible, avec embout sans gaine plastique max. | 2,5 mm² |
| Section du conducteur flexible, avec embout avec manchon en plastique min. | 0,14 mm² |
| Section du conducteur flexible, avec embout avec manchon en plastique max. | 2,5 mm² |
| Deux conducteurs de même section, flexibles, avec embouts TWIN, avec gaine en plastique, au maximum | 0,5 mm² |
| Sections de raccordement directement enfichables | 0,34 mm² 4 mm² |
| Section transversale du conducteur solide min. | 0,34 mm² |
| Section du conducteur solide max. | 4 mm² |
| Section du conducteur flexible, avec embout sans gaine plastique min. | 0,34 mm² |
| Section du conducteur flexible, avec embout sans gaine plastique max. | 2,5 mm² |
| Section du conducteur flexible, avec embout avec manchon en plastique min. | 0,34 mm² |
| Section du conducteur flexible, avec embout avec manchon en plastique max. | 2,5 mm² |
| Jauge cylindrique interne | A3 |
| Méthode de connexion | Raccordement par emboîtement |
| Longueur de dénudage | 10 mm |
| Deux conducteurs de même section, flexibles, avec embouts TWIN, avec gaine en plastique, au maximum | 0,5 mm² |
| Sections de raccordement directement enfichables | 0,34 mm² 4 mm² |
| Section transversale du conducteur solide min. | 0,34 mm² |
| Section du conducteur solide max. | 4 mm² |
| Valeur | 0,34 mm² |
| Valeur | 2,5 mm² |
| Valeur | 0,34 mm² |
| Valeur | 2,5 mm² |
| Température de fonctionnement | -60 °C ... 105 °C (température maximale de fonctionnement à court terme RTI Elec.) |
| Température ambiante (stockage/transport) | -25 °C ... 60 °C (pour une courte durée, n'excédant pas 24 h, -60 °C à +70 °C) |
| Humidité admissible (stockage/transport) | 30 % ... 70 % |
| Température ambiante (assemblage) | -5 °C ... 70 °C |
| Chine RoHS | Période d'utilisation respectueuse de l'environnement : illimitée = EFUP-e |
| Chine RoHS | Pas de substances dangereuses au-dessus des valeurs seuils |
