Distributeur OfficielSKU
MPN
PTI 2,5-L/LT
Weight
0.015 kg
Series PTI

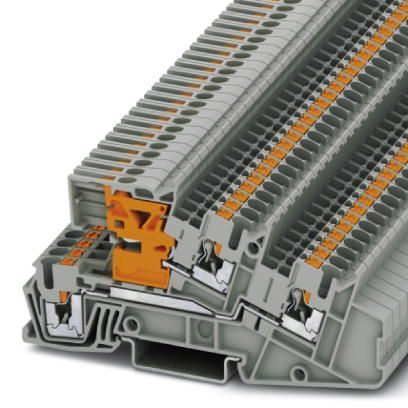

PTI 2,5-L/LT - Bloc de jonction à étages pour installations
Bloc de jonction à étages pour installations, tension nominale: 400 V, intensité nominale: 24 A, Raccordement Push-in, 1., 2. und 3. Etage, Section de référence: 4 mm2, section : 0,14 mm2 - 4 mm2, Raccordement Push-in, type de montage: NS 35/7,5, NS 35/15, coloris: gris
- Les bloc de jonction avec la zone de sectionnement à couteau à l'étage supérieur satisfont aux exigences de sécurité en matière de séparation des circuits individuels selon DIN VDE 0100-718.
Spécifications techniques
| Nombre de lignes | 3 |
| Nombre de connexions | 3 |
| Potentiels | 2 |
| Section nominale | 4 mm² |
| Couleur | gris |
| Matériau isolant | PA |
| Indice d'inflammabilité selon UL 94 | V0 |
| Type de montage | NS 35/7,5 |
| Tension de choc nominale | 4 kV |
| Tension de choc nominale | 6 kV |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Groupe de matériaux isolants | I |
| Puissance dissipée maximale dans les conditions nominales | 1.02 W |
| Courant de charge maximal | 30 A (avec une section de conducteur de 4 mm² et un bornier à 3 positions) |
| Courant nominal IN | 24 A (avec une section de conducteur de 4 mm²) |
| Tension nominale UN | 400 V (conducteur de phase/conducteur de phase) |
| Panneau latéral ouvert | Oui |
| Indice de température relative du matériau isolant (Elec., UL 746 B) | 130 °C |
| Indice de température du matériau isolant (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
| Application d'un matériau d'isolation statique dans le froid | -60 °C |
| Inflammabilité de surface NFPA 130 (ASTM E 162) | passé |
| Densité optique spécifique des fumées NFPA 130 (ASTM E 662) | passé |
| Dégagement calorimétrique de chaleur NFPA 130 (ASTM E 1354) | 27,5 MJ/kg |
| Toxicité des gaz de fumée NFPA 130 (SMP 800C) | passé |
| Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Largeur | 5,2 mm |
| Largeur du couvercle d'extrémité | 2,2 mm |
| Longueur | 101 mm |
| Hauteur NS 35/7,5 | 50,5 mm |
| Hauteur NS 35/15 | 58 mm |
| Connexion | 1er, 2ème et 3ème niveaux |
| Méthode de connexion | Raccordement par emboîtement |
| Longueur de dénudage | 8 mm ... 10 mm |
| Section transversale du conducteur solide min. | 0,14 mm² |
| Section du conducteur solide max. | 4 mm² |
| Section du conducteur AWG min. | 26 |
| Section du conducteur AWG max. | 12 |
| Section du conducteur flexible min. | 0,14 mm² |
| Section du conducteur flexible max. | 4 mm² |
| Section du conducteur min. Section du conducteur AWG, flexible | 26 |
| Max. Section du conducteur AWG, flexible | 12 |
| Section du conducteur flexible, avec embout sans gaine plastique min. | 0,14 mm² |
| Section du conducteur flexible, avec embout sans gaine plastique max. | 2,5 mm² |
| Section du conducteur flexible, avec embout avec manchon en plastique min. | 0,14 mm² |
| Section du conducteur flexible, avec embout avec manchon en plastique max. | 2,5 mm² |
| Deux conducteurs de même section, flexibles, avec embouts TWIN, avec gaine en plastique, au maximum | 0,5 mm² |
| Sections de raccordement directement enfichables | 0,34 mm² 4 mm² |
| Section transversale du conducteur solide min. | 0,34 mm² |
| Section du conducteur solide max. | 4 mm² |
| Section du conducteur flexible, avec embout sans gaine plastique min. | 0,34 mm² |
| Section du conducteur flexible, avec embout sans gaine plastique max. | 2,5 mm² |
| Section du conducteur flexible, avec embout avec manchon en plastique min. | 0,34 mm² |
| Section du conducteur flexible, avec embout avec manchon en plastique max. | 2,5 mm² |
| Jauge cylindrique interne | A3 |
| Méthode de connexion | Raccordement par emboîtement |
| Deux conducteurs de même section, flexibles, avec embouts TWIN, avec gaine en plastique, au maximum | 0,5 mm² |
| Sections de raccordement directement enfichables | 0,34 mm² 4 mm² |
| Section transversale du conducteur solide min. | 0,34 mm² |
| Section du conducteur solide max. | 4 mm² |
| Valeur | 0,34 mm² |
| Valeur | 2,5 mm² |
| Valeur | 0,34 mm² |
| Valeur | 2,5 mm² |
| Température de fonctionnement | -60 °C ... 105 °C (température maximale de fonctionnement à court terme RTI Elec.) |
| Température ambiante (stockage/transport) | -25 °C ... 60 °C (pour une courte durée, n'excédant pas 24 h, -60 °C à +70 °C) |
| Humidité admissible (stockage/transport) | 30 % ... 70 % |
| Température ambiante (assemblage) | -5 °C ... 70 °C |
| Chine RoHS | Période d'utilisation respectueuse de l'environnement : illimitée = EFUP-e |
| Chine RoHS | Pas de substances dangereuses au-dessus des valeurs seuils |
