Distributeur OfficielSKU
MPN
AKG 35 BU
Weight
0.02 kg
Prendre note que cet item est Non Cancellable / Non Retournable
Series AKG

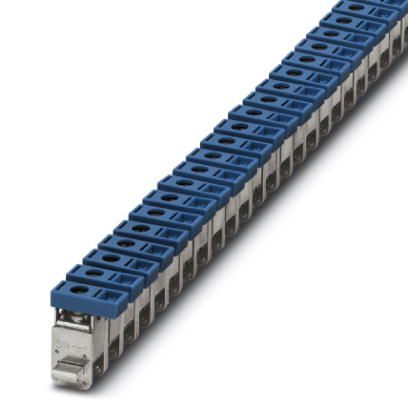

AKG 35 BU - Bloc de jonction
Bloc de jonction, tension nominale: 300 V, intensité nominale: 125 A, type de raccordement: Raccordement vissé, Section de référence: 35 mm2, section : 2,5 mm2 - 35 mm2, montage: Barre collectrice de N, coloris: bleu
Spécifications techniques
| Couleur | Bleu |
| Matériau isolant | PA |
| Section nominale | 35 mm² |
| Indice d'inflammabilité selon UL 94 | V2 |
| Courant de charge maximal | 125 A (avec une section de conducteur de 35 mm²) |
| Puissance dissipée maximale dans les conditions nominales | 4.06 W |
| Raccordement selon la norme | IEC / EN |
| Courant nominal IN | 125 A |
| Courant de charge maximal | 125 A (avec une section de conducteur de 35 mm²) |
| Tension nominale UN | 300 V |
| Résultat de l'essai de stabilité mécanique des points de connexion (connexion de 5 x conducteurs) | Test réussi |
| Résultat du test de flexion et d'arrachement | Test réussi |
| Vitesse de rotation de l'essai de flexion | 10 tr/min |
| Essai de flexion | 135 |
| Essai de flexion section du conducteur/poids | 2,5 mm² / 0,7 kg |
| Essai de flexion section du conducteur/poids | 25 mm² / 4,5 kg |
| Essai de flexion section du conducteur/poids | 35 mm² / 6,8 kg |
| Résultat de l'essai de traction | Test réussi |
| Essai de traction sur la section transversale du conducteur | 2,5 mm² |
| Consigne de force de traction | 50 N |
| Essai de traction sur la section transversale du conducteur | 25 mm² |
| Consigne de force de traction | 135 N |
| Essai de traction sur la section transversale du conducteur | 35 mm² |
| Consigne de force de traction | 190 N |
| Résultat du test de chute de tension | Test réussi |
| Exigences, chute de tension | ≤ 3,2 mV |
| Résultat de l'essai de montée en température | Test réussi |
| Résultat de la stabilité en court-circuit | Test réussi |
| Essai de court-circuit sur la section du conducteur | 25 mm² |
| Courant de courte durée | 3 kA |
| Indice de température relative du matériau isolant (Elec., UL 746 B) | 125 °C |
| Indice de température du matériau isolant (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
| Longueur | 27,3 mm |
| Largeur | 14,3 mm |
| Section transversale du conducteur solide min. | 2,5 mm² |
| Section du conducteur solide max. | 35 mm² |
| Section du conducteur flexible min. | 2,5 mm² |
| Section du conducteur flexible max. | 35 mm² |
| Section du conducteur AWG min. | 14 |
| Section du conducteur AWG max. | 2 |
| Section du conducteur flexible, avec embout sans gaine plastique min. | 2,5 mm² |
| Section du conducteur flexible, avec embout sans gaine plastique max. | 35 mm² |
| Section du conducteur flexible, avec embout avec manchon en plastique min. | 2,5 mm² |
| Section du conducteur flexible, avec embout avec manchon en plastique max. | 35 mm² |
| 2 conducteurs de même section, solides min. | 1,5 mm² |
| 2 conducteurs de même section, solides max. | 16 mm² |
| 2 conducteurs de même section, toronnés min. | 1,5 mm² |
| 2 conducteurs de même section, toronnés max. | 16 mm² |
| Deux conducteurs de même section toronnés, avec embout et sans gaine plastique, au minimum | 1,5 mm² |
| Deux conducteurs de même section toronnés, avec embout et sans gaine plastique, au maximum | 16 mm² |
| Deux conducteurs de même section, flexibles, avec embouts TWIN, avec gaine en plastique, au minimum | 1,5 mm² |
| Deux conducteurs de même section, flexibles, avec embouts TWIN, avec gaine en plastique, au maximum | 10 mm² |
| Méthode de connexion | Raccordement à vis |
| Longueur de dénudage | 16 mm |
| Filet de vis | M6 |
| Couple de serrage, min | 3,2 Nm |
| Couple de serrage max | 3,7 Nm |
| Raccordement selon la norme | IEC / EN |
| Chine RoHS | Période d'utilisation respectueuse de l'environnement : illimitée = EFUP-e |
| Chine RoHS | Pas de substances dangereuses au-dessus des valeurs seuils |
Accessories
Support isolant double, utilisable au choix pour la barre collectrice 3 x 10 mm ou 6 x 6 mm, hauteur à l'état fermé : 39 mm
Support en matériau isolant, avec vis d'arrêt, utilisable au choix sur barre collectrice 3 x 10 mm ou 6 x 6 mm, coloris : gris
Support isolant double, utilisable au choix pour la barre omnibus 3 mm x 10 mm ou 6 mm x 6 mm, hauteur : 48 mm
Tournevis pour tête fendue, isolé selon VDE, dimensions : 1,0 x 4,0 x 100 mm, manche à deux composants, antidérapant
Tournevis pour tête fendue, isolé selon VDE, dimensions : 1,0 x 6,5 x 150 mm, manche à deux composants, antidérapant
Ruban de repérage ZB, Rubans, blanc, vierge, repérable avec : PLOTMARK, CMS-P1-PLOTTER, type de montage: encliqueter, pour bloc de jonction au pas de : 6,2 mm, Nombre d'étiquettes: 10, hauteur du champ de texte: 10,5 mm, largeur du champ de texte: 6,15 mm
Ruban de repérage ZB, Rubans, blanc, repéré, repérable avec : CMS-P1-PLOTTER, impression longitudinale: numérotation continue 1 ... 10, 11 ... 20, etc. jusqu'à 491 ... 500, type de montage: encliqueter, pour bloc de jonction au pas de : 6,2 mm, Nombre d'étiquettes: 10, hauteur du champ de texte: 10,5 mm, largeur du champ de texte: 6,15 mm
Ruban de repérage ZB, Rubans, blanc, repéré, repérable avec : CMS-P1-PLOTTER, impression longitudinale: chiffres identiques 1 ou 2, etc. jusqu'à 100, type de montage: bloccaggio, pour bloc de jonction au pas de : 6,2 mm, Nombre d'étiquettes: 10, hauteur du champ de texte: 10,5 mm, largeur du champ de texte: 6,15 mm- Repères pour blocs de jonction, Rubans, blanc, repéré, repérable avec : CMS-P1-PLOTTER, longitudinal: L1, L2, L3, N, PE, L1, L2, L3, N, PE, type de montage: bloccaggio, pour bloc de jonction au pas de : 6,2 mm, Nombre d'étiquettes: 10, hauteur du champ de texte: 10,5 mm, largeur du champ de texte: 6,15 mm
- Repères pour blocs de jonction, Rubans, blanc, repéré, repérable avec : CMS-P1-PLOTTER, impression longitudinale: U, V, W, N, GND, U, V, W, N, GND, type de montage: bloccaggio, pour bloc de jonction au pas de : 6,2 mm, Nombre d'étiquettes: 10, hauteur du champ de texte: 10,5 mm, largeur du champ de texte: 6,15 mm
Repères pour blocs de jonction, Planche, blanc, vierge, repérable avec : BLUEMARK ID COLOR, BLUEMARK ID, BLUEMARK CLED, PLOTMARK, CMS-P1-PLOTTER, type de montage: encliqueter, pour bloc de jonction au pas de : 6,2 mm, Nombre d'étiquettes: 80, hauteur du champ de texte: 10,5 mm, largeur du champ de texte: 5,6 mm
Repères pour blocs de jonction, Planche, blanc, vierge, repérable avec : TOPMARK NEO, LASER TOPMARK, BLUEMARK ID COLOR, BLUEMARK ID, BLUEMARK CLED, THERMOMARK PRIME, THERMOMARK CARD 2.0, THERMOMARK CARD, type de montage: bloccaggio, pour bloc de jonction au pas de : 6,2 mm, Nombre d'étiquettes: 60, hauteur du champ de texte: 10,5 mm, largeur du champ de texte: 5,6 mm
