Distributeur OfficielSKU
MPN
PT 1,5/S-TWIN-MTD
Weight
0.005 kg
Series PT

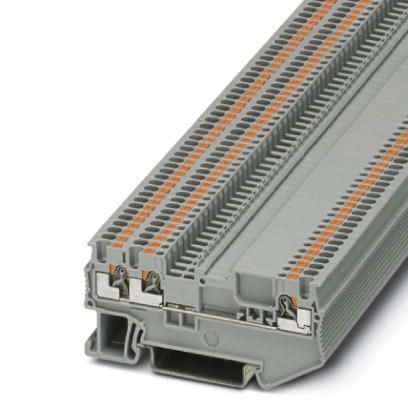

Feed-through terminal block - PT 1,5/S-TWIN-MTD
Feed-through terminal block, same shape as disconnect terminal block, nom. voltage: 400 V, nominal current: 17.5 A, connection method: Push-in connection, 1 level, Rated cross section: 1.5 mm², cross section: 0.14 mm² - 1.5 mm², mounting type: NS 35/7,5, NS 35/15, color: gray
- In addition to the testing facility in the double function shaft, all terminal blocks provide an additional test connection
- The compact design and front connection enable wiring in a confined space
- The Push-in connection terminal blocks are characterized by the system features of the CLIPLINE complete system and by easy and tool-free wiring of conductors with ferrules or solid conductors
Spécifications techniques
| Nombre de lignes | 1 |
| Nombre de connexions | 3 |
| Potentiels | 1 |
| Section nominale | 1,5 mm² |
| Couleur | gris |
| Matériau isolant | PA |
| Indice d'inflammabilité selon UL 94 | V0 |
| Type de montage | NS 35/7,5 |
| Tension de choc nominale | 6 kV |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Groupe de matériaux isolants | I |
| Puissance dissipée maximale dans les conditions nominales | 0.56 W |
| Courant de charge maximal | 17.5 A |
| Courant nominal IN | 17.5 A |
| Tension nominale UN | 400 V |
| Panneau latéral ouvert | Oui |
| Spécification de l'essai de protection contre les chocs | DIN EN 50274 (VDE 0660-514):2002-11 |
| Protection du dos de la main | garantie |
| Protection des doigts | garantie |
| Résultat de l'essai de surtension | Test réussi |
| Résultat de l'essai de tension de tenue à fréquence industrielle | Test réussi |
| Consigne de tension de tenue de la fréquence d'alimentation | 1,89 kV |
| Résultat de l'essai de stabilité mécanique des points de connexion (connexion de 5 x conducteurs) | Test réussi |
| Résultat du test de flexion et d'arrachement | Test réussi |
| Vitesse de rotation de l'essai de flexion | 10 tr/min |
| Essai de flexion | 135 |
| Essai de flexion section du conducteur/poids | 0,14 mm² / 0,2 kg |
| Essai de flexion section du conducteur/poids | 1,5 mm² / 0,4 kg |
| Résultat de l'essai de traction | Test réussi |
| Résultat de l'ajustement serré du support | Test réussi |
| Ajustement serré sur le support | NS 35 |
| Point de consigne | 1 N |
| Résultat du test de chute de tension | Test réussi |
| Résultat de l'essai de montée en température | Test réussi |
| Exigence essai d'élévation de la température | Augmentation de la température ≤ 45 K |
| Note | Le courant de charge maximal ne doit pas être dépassé par le courant total de tous les conducteurs connectés. |
| Résultat de la stabilité en court-circuit | Test réussi |
| Essai de court-circuit sur la section du conducteur | 1,5 mm² |
| Courant de courte durée | 0,18 kA |
| Résultat de l'essai thermique | Test réussi |
| Preuve des caractéristiques thermiques (flamme d'aiguille) durée effective | 30 s |
| Résultat du test de vieillissement | Test réussi |
| Essai de vieillissement du bornier modulaire sans vis cycles de température | 192 |
| Oscillation, résultat du test de bruit à large bande | Test réussi |
| Spécification d'essai, oscillation, bruit à large bande | DIN EN 50155 (VDE 0115-200):2008-03 |
| Spectre d'essai | Essai de durée de vie catégorie 2, monté sur bogie |
| Fréquence des tests | f1 = 5 Hz à f2 = 250 Hz |
| Niveau de TSA | 6,12 (m/s²)²/Hz |
| Accélération | 3.12g |
| Durée du test par axe | 5 h |
| Directives du test | Axes X, Y et Z |
| Résultat de l'essai de choc | Test réussi |
| Spécification d'essai, essai de choc | DIN EN 50155 (VDE 0115-200):2008-03 |
| Forme de choc | Demi-sinus |
| Accélération | 30g |
| Durée du choc | 18 ms |
| Nombre de chocs par direction | 3 |
| Directives du test | Axes X, Y et Z (positif et négatif) |
| Indice de température relative du matériau isolant (Elec., UL 746 B) | 130 °C |
| Indice de température du matériau isolant (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
| Application d'un matériau d'isolation statique dans le froid | -60 °C |
| Inflammabilité de surface NFPA 130 (ASTM E 162) | passé |
| Densité optique spécifique des fumées NFPA 130 (ASTM E 662) | passé |
| Dégagement calorimétrique de chaleur NFPA 130 (ASTM E 1354) | 27,5 MJ/kg |
| Toxicité des gaz de fumée NFPA 130 (SMP 800C) | passé |
| Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Largeur | 3,5 mm |
| Largeur du couvercle d'extrémité | 0,8 mm |
| Longueur | 67,8 mm |
| Hauteur | 30,5 mm |
| Hauteur NS 35/7,5 | 32 mm |
| Hauteur NS 35/15 | 39,5 mm |
| Connexion | 1 niveau |
| Méthode de connexion | Raccordement par emboîtement |
| Longueur de dénudage | 8 mm ... 10 mm |
| Raccordement selon la norme | IEC 60947-7-1 |
| Section transversale du conducteur solide min. | 0,14 mm² |
| Section du conducteur solide max. | 1,5 mm² |
| Section du conducteur AWG min. | 26 |
| Section du conducteur AWG max. | 14 |
| Section du conducteur flexible min. | 0,14 mm² |
| Section du conducteur flexible max. | 1,5 mm² |
| Section du conducteur min. Section du conducteur AWG, flexible | 26 |
| Max. Section du conducteur AWG, flexible | 14 |
| Section du conducteur flexible, avec embout sans gaine plastique min. | 0,14 mm² |
| Section du conducteur flexible, avec embout sans gaine plastique max. | 1,5 mm² |
| Section du conducteur flexible, avec embout avec manchon en plastique min. | 0,14 mm² |
| Section du conducteur flexible, avec embout avec manchon en plastique max. | 1 mm² Il est recommandé d'utiliser l'embout AI-S 1-8 TQ, référence 1200293. |
| Sections de raccordement directement enfichables | 0,25 mm² 1,5 mm² |
| Section transversale du conducteur solide min. | 0,25 mm² |
| Section du conducteur solide max. | 1,5 mm² |
| Section du conducteur flexible, avec embout sans gaine plastique min. | 0,34 mm² |
| Section du conducteur flexible, avec embout sans gaine plastique max. | 1,5 mm² |
| Section du conducteur flexible, avec embout avec manchon en plastique min. | 0,34 mm² |
| Section du conducteur flexible, avec embout avec manchon en plastique max. | 1 mm² |
| Jauge cylindrique interne | A1 / B1 |
| Température de fonctionnement | -60 °C ... 105 °C (température maximale de fonctionnement à court terme RTI Elec.) |
| Température ambiante (stockage/transport) | -25 °C ... 60 °C (pour une courte durée, n'excédant pas 24 h, -60 °C à +70 °C) |
| Humidité admissible (stockage/transport) | 30 % ... 70 % |
| Température ambiante (assemblage) | -5 °C ... 70 °C |
| Température ambiante (actionnement) | -5 °C ... 70 °C |
| Raccordement selon la norme | IEC 60947-7-1 |
| Chine RoHS | Période d'utilisation respectueuse de l'environnement : illimitée = EFUP-e |
| Chine RoHS | Pas de substances dangereuses au-dessus des valeurs seuils |
Accessories
CRIMPFOX 6T, Pince à sertir, pour embouts sans collerette isolante selon DIN 46228 Partie 1 et embouts avec collerette isolante selon DIN 46228 Partie 4, 0,25 mm² ... 6 mm², entrée latérale, sertissage trapézoïdal
