Distributeur OfficielSKU
MPN
PT 1,5/S-TWIN BN
Weight
0.004 kg
Series PT

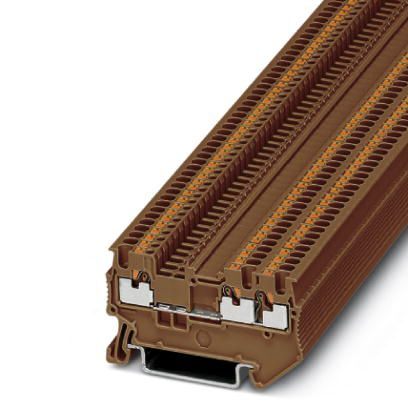

PT 1,5/S-TWIN BN - Blocs de jonction simple
Blocs de jonction simple, tension nominale: 500 V, intensité nominale: 17,5 A, nombre de connexions: 3, type de raccordement: Raccordement Push-in, 1er étage, Section de référence: 1,5 mm2, section : 0,14 mm2 - 1,5 mm2, type de montage: NS 35/7,5, NS 35/15, coloris: marron
- Les bornes de raccordement Push-in se distinguent, outre les propriétés du système CLIPLINE complete, par un câblage simple et sans outil des conducteurs avec embout ou des conducteurs rigides
- La forme compacte et le raccordement frontal permettent un câblage dans les espaces les plus exigus
- Outre la possibilité de vérification via l'orifice fonctionnel double, tous les bloc de jonction disposent d'un point test supplémentaire.
- Testé pour applications ferroviaires
Spécifications techniques
| Nombre de lignes | 1 |
| Nombre de connexions | 3 |
| Potentiels | 1 |
| Section nominale | 1,5 mm² |
| Domaine d'application | Construction de machines |
| Domaine d'application | Ingénierie des installations |
| Type de montage | NS 35/7,5 |
| Tension de choc nominale | 6 kV |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Groupe de matériaux isolants | I |
| Puissance dissipée maximale dans les conditions nominales | 0.56 W |
| Courant de charge maximal | 17.5 |
| Panneau latéral ouvert | Oui |
| Largeur du couvercle d'extrémité | 2.2 |
| Hauteur NS 35/7,5 | 32 |
| Hauteur NS 35/15 | 39.5 |
| Connexion | 1 niveau |
| Longueur de dénudage | 8 ... 10 |
| Raccordement selon la norme | IEC 60947-7-1 |
| Section transversale du conducteur solide min. | 0,14 mm² |
| Section du conducteur solide max. | 1,5 mm² |
| Section du conducteur AWG min. | 26 |
| Section du conducteur AWG max. | 14 |
| Section du conducteur flexible min. | 0,14 mm² |
| Section du conducteur flexible max. | 1,5 mm² |
| Section du conducteur min. Section du conducteur AWG, flexible | 26 |
| Max. Section du conducteur AWG, flexible | 14 |
| Section du conducteur flexible, avec embout sans gaine plastique min. | 0,14 mm² |
| Section du conducteur flexible, avec embout sans gaine plastique max. | 1,5 mm² |
| Section du conducteur flexible, avec embout avec manchon en plastique min. | 0,14 mm² |
| Section du conducteur flexible, avec embout avec manchon en plastique max. | 1 mm² Il est recommandé d'utiliser l'embout AI-S 1-8 TQ, référence 1200293. |
| Sections de raccordement directement enfichables | 0,25 mm² 1,5 mm² |
| Section transversale du conducteur solide min. | 0,25 mm² |
| Section du conducteur solide max. | 1,5 mm² |
| Section du conducteur flexible, avec embout sans gaine plastique min. | 0,34 mm² |
| Section du conducteur flexible, avec embout sans gaine plastique max. | 1,5 mm² |
| Section du conducteur flexible, avec embout avec manchon en plastique min. | 0,34 mm² |
| Section du conducteur flexible, avec embout avec manchon en plastique max. | 1 mm² |
| Jauge cylindrique interne | A1 / B1 |
| Raccordement selon la norme | IEC 60947-7-1 |
