Name: 1405265
Brand: Phoenix Contact
SKU: PHX1405265
Price: 32.8300 CAD
Availability: BackOrder

Distributeur Officiel

By Phoenix Contact

SKU

MPN

HC-HV10-I-CT-F

Weight

0.085 kg

Series HC-HV

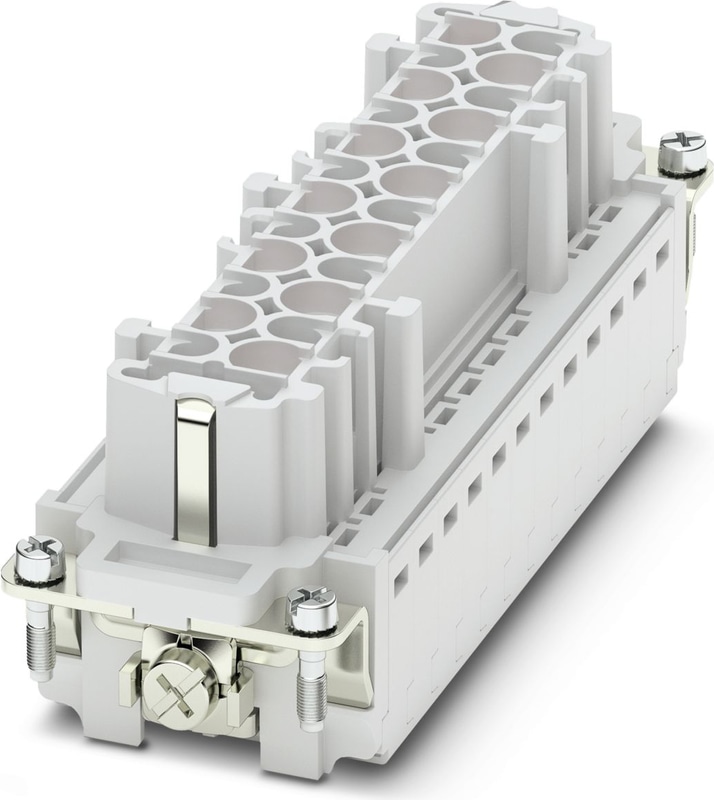

HC-HV10-I-CT-F - Élément de contact

Élément de contact, nombre de pôles: 10+2+PE, taille: B24, contacts de puissance: 10, contacts de commande: 2, nombre de raccordements par pôle: 1, Connecteur femelle, Raccordement à sertir, 690 V, 16 A, 0,5 mm2 ... 4 mm2, application: Puissance

Résistance aux chocs et aux vibrations selon la norme DIN EN 61373

Note	Pour boîtier HEAVYCONNEC-ADVANCE de type B24 et boîtier HEAVYCONNEC de type HV10, contacts à sertir CK 2,5-ED (contacts à sertir non compris dans la livraison)
Note	Les connecteurs ne peuvent être utilisés qu'en l'absence de charge ou de tension.
Technologie de connexion	Connexion à sertir
Couple	0,8 Nm ... 1,2 Nm (connexion PE)
Couple	0,5 Nm ... 0,8 Nm (vis de fixation pour le montage dans le boîtier HEAVYCONNEC)
Nombre de connexions par position	1
Degré de pollution	3
Catégorie de surtension	III
Nombre de postes	10+2+PE
Nombre de contacts de puissance	10
Nombre de contacts de contrôle	2
Cycles d'insertion/retrait	≥ 500
Taille	B24
Taille	B48
Section du conducteur	0,5 mm² ... 4 mm² (contacts de puissance)
Section du conducteur	0,5 mm² ... 4 mm² (contacts de commande)
Section de raccordement AWG	20 ... 12 (contacts de puissance)
Section de raccordement AWG	20 ... 12 (contacts de commande)

Longueur de dénudage du fil individuel	7,5 mm (contact d'alimentation)
Longueur de dénudage du fil individuel	7,5 mm (contact de commande)
Instructions de montage	Pour garantir une utilisation correcte, l'installation dans un boîtier avec une protection IP54 ou supérieure est requise.
Température ambiante (fonctionnement)	-40 °C ... 125 °C (y compris l'échauffement des contacts)
Matériau de contact	Alliage de cuivre
Matériau de la surface de contact	Ag (alternativement Au)
Matériau de support de contact	PC
Normes/réglementations	PC : Protection contre l'incendie dans les véhicules ferroviaires - ensembles d'exigences R22, R23 et R24 selon DIN EN 45545-2 (Niveau de risque HL1 - HL3)
Tension nominale (III/3)	830 V (contacts de puissance)
Tension nominale (III/3)	500 V (contacts de commande)
Tension de choc nominale	8 kV (contacts de puissance)
Tension de choc nominale	6 kV (contacts de commande)
Courant nominal	16 A (contacts d'alimentation)
Courant nominal	16 A (contacts de commande)
Normes/réglementations	PC : Protection contre l'incendie dans les véhicules ferroviaires - ensembles d'exigences R22, R23 et R24 selon DIN EN 45545-2 (Niveau de risque HL1 - HL3)
Chine RoHS	Période d'utilisation respectueuse de l'environnement : illimitée = EFUP-e
Chine RoHS	Pas de substances dangereuses au-dessus des valeurs seuils

1676857
Tige pour le détrompage de 16 connecteurs max.
1676860
Douille pour le détrompage de 16 connecteurs max.
1772722
Tige de détrompage, permet d'enficher sans risque d'erreur jusqu'à 6 connecteurs ayant le même nombre de pôles
1663640
Contact à sertir, diamètre de contact: 2,5 mm, tourné, Connecteur femelle, matériau de contact: Alliage de cuivre, surface des contacts: plaqué argent, section raccordable: 0,5 mm2 ... 0,5 mm2, AWG 20
1663653
Contact à sertir, diamètre de contact: 2,5 mm, tourné, Connecteur femelle, matériau de contact: Alliage de cuivre, surface des contacts: plaqué argent, section raccordable: 0,75 mm2 ... 0,75 mm2, AWG 18
1663666
Contact à sertir, diamètre de contact: 2,5 mm, tourné, Connecteur femelle, matériau de contact: Alliage de cuivre, surface des contacts: plaqué argent, section raccordable: 1 mm2 ... 1 mm2, AWG 18
1663679
Contact à sertir, diamètre de contact: 2,5 mm, tourné, Connecteur femelle, matériau de contact: Alliage de cuivre, surface des contacts: plaqué argent, section raccordable: 1,5 mm2 ... 1,5 mm2, AWG 16
1663682
Contact à sertir, diamètre de contact: 2,5 mm, tourné, Connecteur femelle, matériau de contact: Alliage de cuivre, surface des contacts: plaqué argent, section raccordable: 2,5 mm2 ... 2,5 mm2, AWG 14
1663695
Contact à sertir, diamètre de contact: 2,5 mm, tourné, Connecteur femelle, matériau de contact: Alliage de cuivre, surface des contacts: plaqué argent, section raccordable: 3 mm2 ... 3 mm2, AWG 12
1663705
Contact à sertir, diamètre de contact: 2,5 mm, tourné, Connecteur femelle, matériau de contact: Alliage de cuivre, surface des contacts: plaqué argent, section raccordable: 4 mm2 ... 4 mm2, AWG 12
1585647
Contact à sertir, diamètre de contact: 2,5 mm, tourné, Connecteur femelle, matériau de contact: Alliage de cuivre, surface des contacts: doré, section raccordable: 0,14 mm2 ... 0,37 mm2, AWG 22 ... 26
1674859
Contact à sertir, diamètre de contact: 2,5 mm, tourné, Connecteur femelle, matériau de contact: Alliage de cuivre, surface des contacts: doré, section raccordable: 0,5 mm2 ... 0,5 mm2, AWG 20
1674833
Contact à sertir, diamètre de contact: 2,5 mm, tourné, Connecteur femelle, matériau de contact: Alliage de cuivre, surface des contacts: doré, section raccordable: 1 mm2 ... 1 mm2, AWG 18
1674820
Contact à sertir, diamètre de contact: 2,5 mm, tourné, Connecteur femelle, matériau de contact: Alliage de cuivre, surface des contacts: doré, section raccordable: 1,5 mm2 ... 1,5 mm2, AWG 16
1674862
Contact à sertir, diamètre de contact: 2,5 mm, tourné, Connecteur femelle, matériau de contact: Alliage de cuivre, surface des contacts: doré, section raccordable: 2,5 mm2 ... 2,5 mm2, AWG 14
1674846
Contact à sertir, diamètre de contact: 2,5 mm, tourné, Connecteur femelle, matériau de contact: Alliage de cuivre, surface des contacts: doré, section raccordable: 4 mm2 ... 4 mm2, AWG 12
