1405260
Distributeur OfficielSKU
PHX1405260
MPN
HC-HV03-I-CT-M
Weight
0.044 kg
Series HC-HV

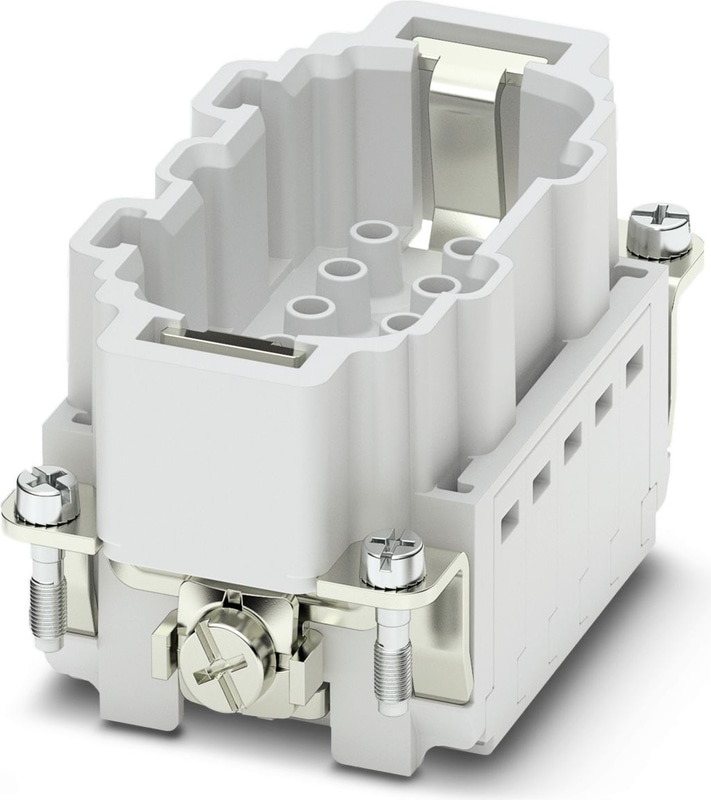

HC-HV03-I-CT-M - Élément de contact
Élément de contact, nombre de pôles: 3+2+PE, taille: B10, contacts de puissance: 3, contacts de commande: 2, nombre de raccordements par pôle: 1, Mâle, Raccordement à sertir, 690 V, 16 A, 0,5 mm2 ... 4 mm2
- Résistance aux chocs et aux vibrations selon la norme DIN EN 61373
Spécifications techniques
| Note | Pour boîtiers HC ADVANCE-B10, HC-HV 3, contacts à sertir CK 2,5-ED (contacts à sertir non compris dans la livraison) |
| Note | Les connecteurs ne peuvent être utilisés qu'en l'absence de charge ou de tension. |
| Technologie de connexion | Connexion à sertir |
| Couple | 0,8 Nm ... 1,2 Nm (connexion PE) |
| Couple | 0,5 Nm ... 0,8 Nm (vis de fixation pour le montage dans le boîtier HEAVYCONNEC) |
| Nombre de connexions par position | 1 |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Nombre de postes | 3+2+PE |
| Nombre de contacts de puissance | 3 |
| Nombre de contacts de contrôle | 2 |
| Cycles d'insertion/retrait | ≥ 500 |
| Taille | B10 |
| Section du conducteur | 0,5 mm² ... 4 mm² (contacts de puissance) |
| Section du conducteur | 0,5 mm² ... 4 mm² (contacts de commande) |
| Section de raccordement AWG | 20 ... 12 (contacts de puissance) |
| Section de raccordement AWG | 20 ... 12 (contacts de commande) |
| Longueur de dénudage du fil individuel | 7,5 mm (contact d'alimentation) |
| Longueur de dénudage du fil individuel | 7,5 mm (contact de commande) |
| Instructions de montage | Pour garantir une utilisation correcte, l'installation dans un boîtier avec une protection IP54 ou supérieure est requise. |
| Température ambiante (fonctionnement) | -40 °C ... 125 °C (y compris l'échauffement des contacts) |
| Matériau de contact | Alliage de cuivre |
| Matériau de la surface de contact | Ag (alternativement Au) |
| Matériau de support de contact | PC |
| Normes/réglementations | PC : Protection contre l'incendie dans les véhicules ferroviaires - ensembles d'exigences R22, R23 et R24 selon DIN EN 45545-2 (Niveau de risque HL1 - HL3) |
| Tension nominale (III/3) | 830 V (contacts de puissance) |
| Tension nominale (III/3) | 500 V (contacts de commande) |
| Tension de choc nominale | 8 kV (contacts de puissance) |
| Tension de choc nominale | 6 kV (contacts de commande) |
| Courant nominal | 16 A (contacts d'alimentation) |
| Courant nominal | 16 A (contacts de commande) |
| Normes/réglementations | PC : Protection contre l'incendie dans les véhicules ferroviaires - ensembles d'exigences R22, R23 et R24 selon DIN EN 45545-2 (Niveau de risque HL1 - HL3) |
| Chine RoHS | Période d'utilisation respectueuse de l'environnement : illimitée = EFUP-e |
| Chine RoHS | Pas de substances dangereuses au-dessus des valeurs seuils |
Accessories
Tige de détrompage, permet d'enficher sans risque d'erreur jusqu'à 6 connecteurs ayant le même nombre de pôles
Contact à sertir, diamètre de contact: 2,5 mm, tourné, Mâle, matériau de contact: Alliage de cuivre, surface des contacts: plaqué argent, section raccordable: 0,5 mm2 ... 0,5 mm2, AWG 20- Contact à sertir, diamètre de contact: 2,5 mm, tourné, Mâle, matériau de contact: Alliage de cuivre, surface des contacts: plaqué argent, section raccordable: 0,75 mm2 ... 0,75 mm2, AWG 18
- Contact à sertir, diamètre de contact: 2,5 mm, tourné, Mâle, matériau de contact: Alliage de cuivre, surface des contacts: plaqué argent, section raccordable: 1 mm2 ... 1 mm2, AWG 18
- Contact à sertir, diamètre de contact: 2,5 mm, tourné, Mâle, matériau de contact: Alliage de cuivre, surface des contacts: plaqué argent, section raccordable: 1,5 mm2 ... 1,5 mm2, AWG 16
- Contact à sertir, diamètre de contact: 2,5 mm, tourné, Mâle, matériau de contact: Alliage de cuivre, surface des contacts: plaqué argent, section raccordable: 2,5 mm2 ... 2,5 mm2, AWG 14
- Contact à sertir, diamètre de contact: 2,5 mm, tourné, Mâle, matériau de contact: Alliage de cuivre, surface des contacts: plaqué argent, section raccordable: 3 mm2 ... 3 mm2, AWG 12
- Contact à sertir, diamètre de contact: 2,5 mm, tourné, Mâle, matériau de contact: Alliage de cuivre, surface des contacts: plaqué argent, section raccordable: 4 mm2 ... 4 mm2, AWG 12
Contact à sertir, diamètre de contact: 2,5 mm, tourné, Mâle, matériau de contact: Alliage de cuivre, surface des contacts: doré, section raccordable: 0,5 mm2 ... 0,5 mm2, AWG 20- Contact à sertir, diamètre de contact: 2,5 mm, tourné, Mâle, matériau de contact: Alliage de cuivre, surface des contacts: doré, section raccordable: 1 mm2 ... 1 mm2, AWG 18
- Contact à sertir, diamètre de contact: 2,5 mm, tourné, Mâle, matériau de contact: Alliage de cuivre, surface des contacts: doré, section raccordable: 1,5 mm2 ... 1,5 mm2, AWG 16
- Contact à sertir, diamètre de contact: 2,5 mm, tourné, Mâle, matériau de contact: Alliage de cuivre, surface des contacts: doré, section raccordable: 2,5 mm2 ... 2,5 mm2, AWG 14
- Contact à sertir, diamètre de contact: 2,5 mm, tourné, Mâle, matériau de contact: Alliage de cuivre, surface des contacts: doré, section raccordable: 4 mm2 ... 4 mm2, AWG 12
