1407740
Distributeur OfficielSKU
PHX1407740
MPN
HC-HV06-I-PT-M
Weight
0.067 kg
Prendre note que cet item est Non Cancellable / Non Retournable
Series HC-HV

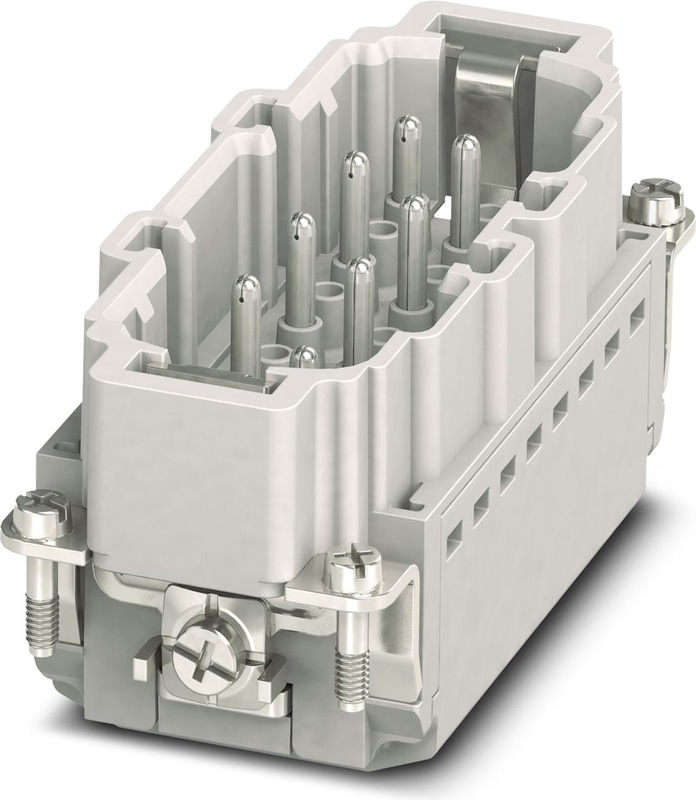

HC-HV06-I-PT-M - Élément de contact
Élément de contact, nombre de pôles: 6+2+PE, taille: B16, contacts de puissance: 6, contacts de commande: 2, nombre de raccordements par pôle: 1, Mâle, Raccordement Push-in, 690 V, 16 A, 0,14 mm2 ... 2,5 mm2, application: Puissance
- Installation facile sans outil, même assemblé, grâce à la technologie de raccordement Push-in
- Installation très rapide en comparaison avec les autres technologies de raccordement
- Câblage rapide et facile, en particulier dans les endroits étroits
- Possibilité de câblage automatisé par un robot
- Manipulation et câblage sécurisés grâce à un organe de commande de couleur contrastée
- Résistance aux chocs et aux vibrations selon la norme DIN EN 61373
- Détrompage rapide et économique avec des profilés en plastique
Spécifications techniques
| Note | n'utiliser que des conducteurs flexibles avec embouts |
| Note | Les connecteurs ne peuvent être utilisés qu'en l'absence de charge ou de tension. |
| Technologie de connexion | Connexion push-in (contacts de puissance) |
| Technologie de connexion | Connexion push-in (contacts de contrôle) |
| Couple | 0,8 Nm ... 1,2 Nm (connexion PE) |
| Couple | 0,5 Nm ... 0,8 Nm (vis de fixation pour le montage dans le boîtier HEAVYCONNEC) |
| Nombre de connexions par position | 1 |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Nombre de postes | 6+2+PE |
| Nombre de contacts de puissance | 6 |
| Nombre de contacts de contrôle | 2 |
| Cycles d'insertion/retrait | ≥ 500 |
| Taille | B16 |
| Taille | B32 |
| Section du conducteur | 0,14 mm² ... 2,5 mm² (contacts d'alimentation) |
| Section du conducteur | 0,14 mm² ... 2,5 mm² (contacts de commande) |
| Section de raccordement AWG | 26 ... 14 (contacts de puissance) |
| Section de raccordement AWG | 26 ... 14 (contacts de commande) |
| Longueur de dénudage | 8 mm ... 10 mm (contacts de puissance) |
| Longueur de dénudage | 8 mm ... 10 mm (contacts de commande) |
| Instructions de montage | Pour garantir une utilisation correcte, l'installation dans un boîtier avec une protection IP54 ou supérieure est requise. |
| Température ambiante (fonctionnement) | -40 °C ... 125 °C (y compris l'échauffement des contacts) |
| Matériau de contact | Alliage de cuivre |
| Matériau de la surface de contact, contact électrique | Ag |
| Matériau de la surface de contact, contact de contrôle | Ag |
| Matériau de support de contact | PC |
| Normes/réglementations | PC : Protection contre l'incendie dans les véhicules ferroviaires - ensembles d'exigences R22, R23 et R24 selon DIN EN 45545-2 (Niveau de risque HL1 - HL3) |
| Tension nominale (III/3) | 830 V (contacts de puissance) |
| Tension nominale (III/3) | 500 V (contacts de commande) |
| Tension de choc nominale | 8 kV (contacts de puissance) |
| Tension de choc nominale | 6 kV (contacts de commande) |
| Courant nominal | 16 A (contacts d'alimentation) |
| Courant nominal | 16 A (contacts de commande) |
| SCCR | 5 kA (UL 2237) |
| Normes/réglementations | PC : Protection contre l'incendie dans les véhicules ferroviaires - ensembles d'exigences R22, R23 et R24 selon DIN EN 45545-2 (Niveau de risque HL1 - HL3) |
| Chine RoHS | Période d'utilisation respectueuse de l'environnement : illimitée = EFUP-e |
| Chine RoHS | Pas de substances dangereuses au-dessus des valeurs seuils |
Accessories
Tige de détrompage, permet d'enficher sans risque d'erreur jusqu'à 6 connecteurs ayant le même nombre de pôles
Profilé de détrompage, 4 profilés de détrompage par ruban, pour insertion dans les rainures de détrompage
Pince à sertir pour embouts sans collier isolant suivant DIN 46228 Partie 1 et embouts avec collier isolant suivant DIN 46228 Partie 4, 0,25 mm2 ... 6,0 mm2, insertion latérale, sertissage trapézoïdal
