Distributeur OfficielSKU
MPN
PRC ED-T 3 CUT OUT
Weight
0.254 kg
Series PRC-ED-T

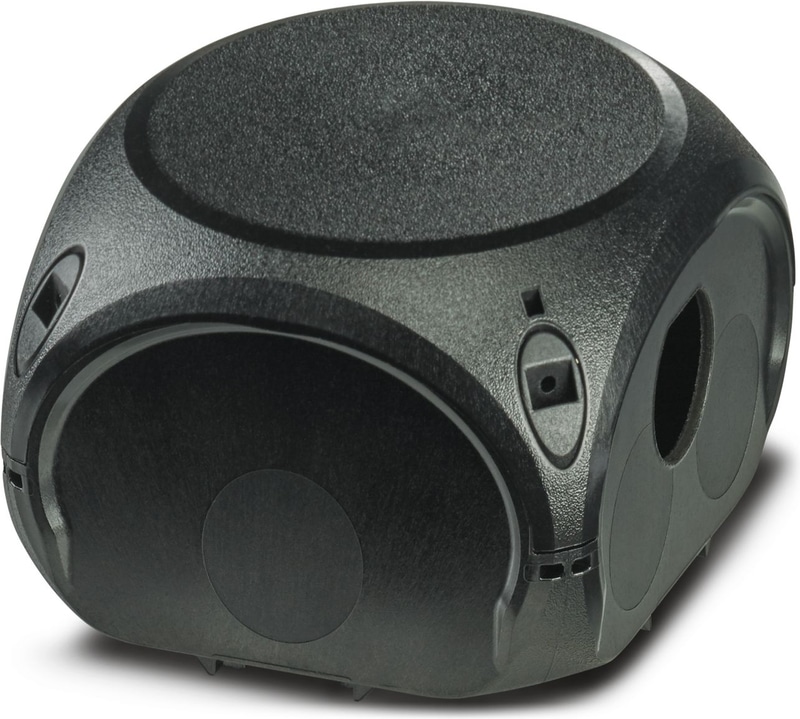

PRC ED-T 3 CUT OUT - Coffret vide
Coffret vide, Famille d'articles: PRC 35, matériau du boîtier: Polycarbonate renforcé aux fibres de verre, coloris: noir, tension de référence: 400 V
- Installation Plug & Play rapide grâce aux coffrets de distribution préconfectionnés
- Mécanisme de verrouillage déverrouillable avec un outil ou à la main
- Convient parfaitement à une utilisation à l'intérieur ou à l'extérieur grâce à des matériaux résistants aux intempéries
- Versions et assemblages personnalisables sur demande
Spécifications techniques
| Classe de protection | II |
| Couleur | Noir |
| Type de verrouillage | Verrouillage par encliquetage |
| Largeur | 104 mm |
| Hauteur | 104 mm |
| Longueur | 70 mm |
| Tension nominale ATD | 400 V |
| Degré de protection | IP66/67/69 |
| Catégorie de surtension | III |
| Matériau du boîtier | Polycarbonate renforcé de fibres |
| Matériau du joint | TPE |
| Matériau de la vis de blocage | Polycarbonate, renforcé par des fibres |
| Couleur de la partie du boîtier | Noir |
| Température ambiante (fonctionnement) | -40 °C ... 70 °C (en fonction de la capacité de transport du courant/de la courbe de décroissance) |
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
| Température ambiante (assemblage) | -5 °C ... 85 °C |
| Note de sécurité | - AVERTISSEMENT : Ne mettre en service que des produits fonctionnant correctement. Les produits doivent être régulièrement inspectés pour vérifier qu'ils ne sont pas endommagés. Mettez immédiatement hors service les produits défectueux. Remplacer les produits endommagés. Les réparations ne sont pas possibles. |
| Note de sécurité | |
| Note de sécurité | AVERTISSEMENT : Les connecteurs ne doivent pas être branchés ou débranchés sous charge. Le non-respect de cet avertissement ou une utilisation incorrecte peut entraîner des dommages corporels et/ou matériels. |
| Note de sécurité | - Les produits assemblés ne doivent pas être manipulés ou ouverts de manière inappropriée. |
| Note de sécurité | - N'utilisez que des connecteurs correspondants qui sont spécifiés dans les données techniques des normes mentionnées (par exemple, celles qui sont mentionnées dans les accessoires des produits en ligne sur phoenixcontact.com/produits). |
| Note de sécurité | - Lorsque le produit est utilisé en relation directe avec des fabricants tiers, l'utilisateur est responsable. |
| Note de sécurité | - Pour les tensions de fonctionnement > 50 V AC, les boîtiers de connecteurs conducteurs doivent être mis à la terre. |
| Note de sécurité | - S'assurer que la terre de protection ou la terre fonctionnelle a été correctement connectée. |
| Note de sécurité | - VDE 0100/1.97 § 411.1.3.2 et DIN EN 60 204/11.98 § 14.1.3 sont applicables lors de la combinaison de plusieurs circuits dans un câble et/ou un connecteur. |
| Note de sécurité | - Respectez les données techniques correspondantes. Vous trouverez des informations : o Sur le produit o Sur l'étiquette d'emballage o Dans la documentation fournie o En ligne sur phoenixcontact.com/produits sous le produit |
| Note de sécurité | - N'utilisez que les outils recommandés par Phoenix Contact |
| Note de sécurité | - Les notes d'installation/documents de conception en ligne sur la page de téléchargement à phoenixcontact.com/produits doivent être respectées pour ce produit. |
| Note de sécurité | - Utilisez un capuchon de protection pour protéger les connecteurs qui ne sont pas utilisés. Les accessoires appropriés sont disponibles en ligne dans la section des accessoires du produit sur phoenixcontact.com/produits. |
| Note de sécurité | - Ne faire fonctionner le connecteur que lorsqu'il est entièrement branché. |
| Note de sécurité | - Ne faire fonctionner le connecteur que lorsqu'il est entièrement branché et verrouillé. |
| Note de sécurité | - Veillez à ce que, lors de la pose du câble, la charge de traction sur les connecteurs ne dépasse pas la limite supérieure spécifiée dans les normes. |
| Note de sécurité | - Respecter le rayon de courbure minimal du câble. Poser le câble sans le tordre. |
| Note de sécurité | - Le connecteur s'échauffe en fonctionnement normal. En fonction des conditions ambiantes, la surface du connecteur peut continuer à s'échauffer. Dans ce cas, l'utilisateur est responsable de l'affichage des avertissements (par exemple DIN EN ISO 13732-1:2008-12). |
Accessories
Embases paroi avant, Famille d'articles: PRC 35, matériau du boîtier: PPE, coloris: noir, tension de référence: 690 V AC, Boîtier de connecteur sans élément de contact. Prière de commander les éléments de contact adaptés conformément à la liste des accessoires
Porte-contacts, Famille d'articles: PRC 35, design: Déverrouillage avec un outil ou à la main (voir accessoires), matériau du boîtier: PPE, coloris: noir, nombre de pôles: 5, section de fil min.: 1,5 mm2, section de fil max.: 6 mm2, tension de référence: 690 V AC, courant de référence: 35 A, Type de raccordement: Raccordement vissé, Type de contact: Connecteur femelle, Élément de contact sans boîtier de connecteur. Prière de commander le boîtier de connecteur adapté conformément à la liste des accessoires.
Porte-contacts, Famille d'articles: PRC 35, matériau du boîtier: PPE, coloris: noir, nombre de pôles: 5, section de fil min.: 1,5 mm2, section de fil max.: 6 mm2, tension de référence: 690 V AC, courant de référence: 35 A, Type de raccordement: Raccordement vissé, Type de contact: Mâle, Élément de contact sans boîtier de connecteur. Prière de commander le boîtier de connecteur adapté conformément à la liste des accessoires.
Connecteur d'appareil face arrière, Famille d'articles: PRC 35, matériau du boîtier: PPE, coloris: noir, nombre de pôles: 5, tension de référence: 690 V AC, courant de référence: 35 A, Type de raccordement: Raccordement à sertir, Type de contact: Mâle, Cet article est également disponible avec d'autres longueurs de câbles. Pour vos besoins, veuillez contacter votre filiale locale de PHOENIX CONTACT.
Connecteur d'appareil face arrière, Famille d'articles: PRC 35, matériau du boîtier: PPE, coloris: noir, nombre de pôles: 5, section de fil max.: 4 mm2, tension de référence: 690 V AC, courant de référence: 32 A, Type de raccordement: Raccordement à sertir, Type de contact: Mâle, longueur de câble: 150, Cet article est également disponible avec d'autres longueurs de câbles. Pour vos besoins, veuillez contacter votre filiale locale de PHOENIX CONTACT.
Connecteur d'appareil face arrière, Famille d'articles: PRC 35, matériau du boîtier: PPE, coloris: noir, nombre de pôles: 3, tension de référence: 690 V AC, courant de référence: 35 A, Type de raccordement: Raccordement à sertir, Type de contact: Mâle, Cet article est également disponible pré-équipé. Pour vos besoins, veuillez contacter votre filiale locale de PHOENIX CONTACT.
Connecteur d'appareil face arrière, Famille d'articles: PRC 35, matériau du boîtier: PPE, coloris: noir, nombre de pôles: 3, section de fil max.: 4 mm2, tension de référence: 690 V AC, courant de référence: 32 A, Type de raccordement: Raccordement à sertir, Type de contact: Mâle, longueur de câble: 150, Cet article est également disponible avec d'autres longueurs de câbles. Pour vos besoins, veuillez contacter votre filiale locale de PHOENIX CONTACT.
