Distributeur OfficielSKU
MPN
PRC ED-T 1I3/2O3-4-HR-GN
Weight
0.464 kg
Series PRC-ED-T

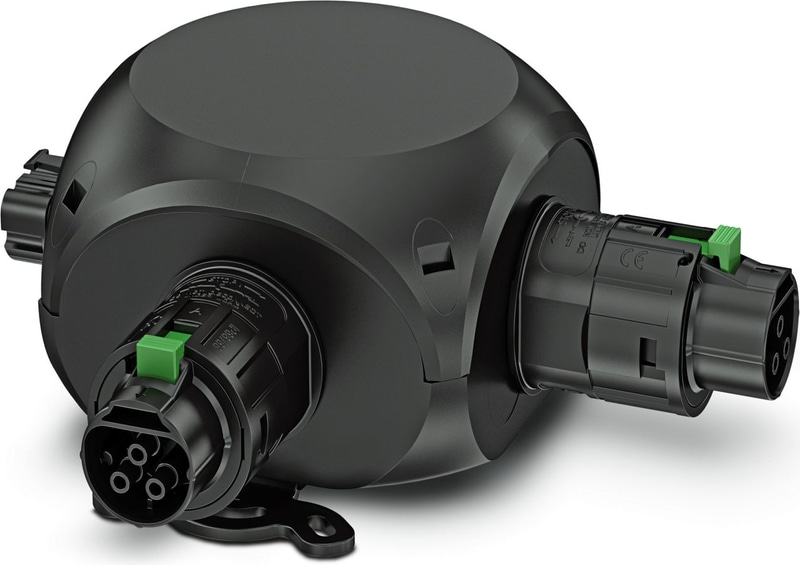

PRC ED-T 1I3/2O3-4-HR-GN - Répartiteur en T
Répartiteur en T, Famille d'articles: PRC 35, design: Répartiteur en T, matériau du boîtier: Polycarbonate renforcé aux fibres de verre, coloris: noir, tension de référence: 400 V, courant de référence: 32 A, Type de raccordement: pré-équipé, Type de contact: Entrée : picot/sorties : connecteur femelle, Il est également possible de câbler cet article. Pour vos besoins, veuillez contacter votre filiale locale de PHOENIX CONTACT.
- Installation Plug & Play rapide grâce aux coffrets de distribution préconfectionnés
- Mécanisme de verrouillage déverrouillable avec un outil ou à la main
- Convient parfaitement à une utilisation à l'intérieur ou à l'extérieur grâce à des matériaux résistants aux intempéries
- Versions et assemblages personnalisables sur demande
Spécifications techniques
| Gamme d'articles | PRC 35 |
| Brève description de l'article | Distributeur T |
| Caractéristiques du produit | Pré-assemblé |
| Note | Informations sur la commande : Cet article peut également être câblé. Pour vos besoins spécifiques, veuillez contacter votre filiale PHOENIX CONTACT locale. |
| Type | Distributeur T |
| Couleur | Noir |
| Méthode de connexion | Pré-assemblé |
| Type de contact | Entrée : broche / sorties : douille |
| Codage | AD (face d'accouplement) |
| Largeur | 180 mm |
| Hauteur | 159 mm |
| Longueur | 70 mm |
| Courant nominal | 32 A (observer le déclassement) |
| Tension nominale | 400 V |
| Classe de protection | II |
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
| Température ambiante (assemblage) | -5 °C ... 85 °C |
| Force d'insertion | 70 N ±10 N |
| Cycles d'insertion/retrait | 2000 |
| sans halogène | Oui |
| Matériau de la surface de contact | Argent |
| Matériau de contact | Alliage de cuivre |
| Note de sécurité | - AVERTISSEMENT : Ne mettre en service que des produits fonctionnant correctement. Les produits doivent être régulièrement inspectés pour vérifier qu'ils ne sont pas endommagés. Mettez immédiatement hors service les produits défectueux. Remplacer les produits endommagés. Les réparations ne sont pas possibles. |
| Note de sécurité | |
| Note de sécurité | AVERTISSEMENT : Les connecteurs ne doivent pas être branchés ou débranchés sous charge. Le non-respect de cet avertissement ou une utilisation incorrecte peut entraîner des dommages corporels et/ou matériels. |
| Note de sécurité | - Les produits assemblés ne doivent pas être manipulés ou ouverts de manière inappropriée. |
| Note de sécurité | - N'utilisez que des connecteurs correspondants qui sont spécifiés dans les données techniques des normes mentionnées (par exemple, celles qui sont mentionnées dans les accessoires des produits en ligne sur phoenixcontact.com/produits). |
| Note de sécurité | - Lorsque le produit est utilisé en relation directe avec des fabricants tiers, l'utilisateur est responsable. |
| Note de sécurité | - Pour les tensions de fonctionnement > 50 V AC, les boîtiers de connecteurs conducteurs doivent être mis à la terre. |
| Note de sécurité | - S'assurer que la terre de protection ou la terre fonctionnelle a été correctement connectée. |
| Note de sécurité | - VDE 0100/1.97 § 411.1.3.2 et DIN EN 60 204/11.98 § 14.1.3 sont applicables lors de la combinaison de plusieurs circuits dans un câble et/ou un connecteur. |
| Note de sécurité | - Respectez les données techniques correspondantes. Vous trouverez des informations : o Sur le produit o Sur l'étiquette d'emballage o Dans la documentation fournie o En ligne sur phoenixcontact.com/produits sous le produit |
| Note de sécurité | - N'utilisez que les outils recommandés par Phoenix Contact |
| Note de sécurité | - Les notes d'installation/documents de conception en ligne sur la page de téléchargement à phoenixcontact.com/produits doivent être respectées pour ce produit. |
| Note de sécurité | - Utilisez un capuchon de protection pour protéger les connecteurs qui ne sont pas utilisés. Les accessoires appropriés sont disponibles en ligne dans la section des accessoires du produit sur phoenixcontact.com/produits. |
| Note de sécurité | - Ne faire fonctionner le connecteur que lorsqu'il est entièrement branché. |
| Note de sécurité | - Ne faire fonctionner le connecteur que lorsqu'il est entièrement branché et verrouillé. |
| Note de sécurité | - Veillez à ce que, lors de la pose du câble, la charge de traction sur les connecteurs ne dépasse pas la limite supérieure spécifiée dans les normes. |
| Note de sécurité | - Respecter le rayon de courbure minimal du câble. Poser le câble sans le tordre. |
| Note de sécurité | - Le connecteur s'échauffe en fonctionnement normal. En fonction des conditions ambiantes, la surface du connecteur peut continuer à s'échauffer. Dans ce cas, l'utilisateur est responsable de l'affichage des avertissements (par exemple DIN EN ISO 13732-1:2008-12). |
| REACh SVHC | Plomb 7439-92-1 |
Accessories
Connecteur, Famille d'articles: PRC 35, design: Déverrouillage avec un outil ou à la main (voir accessoires), matériau du boîtier: PPE, coloris: noir, nombre de pôles: 3, section de fil min.: 1,5 mm2, section de fil max.: 6 mm2, tension de référence: 690 V AC, courant de référence: 35 A, Type de raccordement: Raccordement vissé, Type de contact: Mâle, diamètre de câble min.: 8 mm, diamètre de câble max.: 21 mm, Garantit la protection contre les contacts avec les doigts
Câble de liaison, Famille d'articles: PRC 35, matériau du boîtier: PPE, coloris: noir, nombre de pôles: 3, tension de référence: 690 V AC, courant de référence: 24 A, Type de raccordement: Raccordement vissé, Type de contact: Connecteur femelle/mâle, Cet article est également disponible avec d'autres longueurs de câbles. Pour vos besoins, veuillez contacter votre filiale locale de PHOENIX CONTACT.- Câble de liaison, Famille d'articles: PRC 35, matériau du boîtier: PPE, coloris: noir, nombre de pôles: 3, tension de référence: 690 V AC, courant de référence: 24 A, Type de raccordement: Raccordement vissé, Type de contact: Connecteur femelle/mâle, Cet article est également disponible avec d'autres longueurs de câbles. Pour vos besoins, veuillez contacter votre filiale locale de PHOENIX CONTACT.
- Câble de liaison, Famille d'articles: PRC 35, matériau du boîtier: PPE, coloris: noir, nombre de pôles: 3, tension de référence: 690 V AC, courant de référence: 24 A, Type de raccordement: Raccordement vissé, Type de contact: Connecteur femelle/mâle, Cet article est également disponible avec d'autres longueurs de câbles. Pour vos besoins, veuillez contacter votre filiale locale de PHOENIX CONTACT.
Capuchon de protection, Famille d'articles: PRC 35, matériau du boîtier: PPE, coloris: noir, tension de référence: 1000, Adaptés pour connecteurs mâles (MS)
