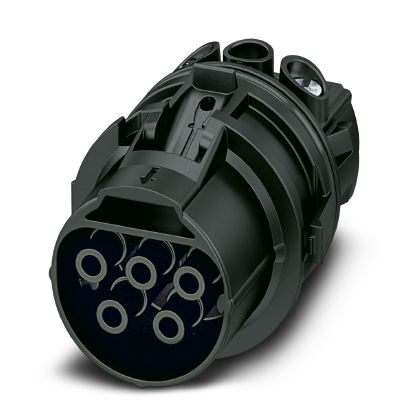

PRC 5-HEAD-FS6-1 - Porte-contacts
Porte-contacts, Famille d'articles: PRC 35, design: Déverrouillage avec un outil ou à la main (voir accessoires), matériau du boîtier: PPE, coloris: noir, nombre de pôles: 5, section de fil min.: 1,5 mm2, section de fil max.: 6 mm2, tension de référence: 690 V AC, courant de référence: 35 A, Type de raccordement: Raccordement vissé, Type de contact: Connecteur femelle, Élément de contact sans boîtier de connecteur. Prière de commander le boîtier de connecteur adapté conformément à la liste des accessoires.
- Interfaces polyvalentes grâce aux boîtiers de connecteurs mâles droits ou coudés
- Fixation universelle des têtes de connecteurs en place avec la technique de raccordement vissé
- Système modulaire pour une gestion des stocks optimisée
- Mécanisme de verrouillage déverrouillable avec un outil ou à la main
- Convient parfaitement à une utilisation à l'intérieur ou à l'extérieur grâce à des matériaux résistants aux intempéries
Spécifications techniques
| Gamme d'articles | PRC 35 |
| Brève description de l'article | Porteurs de contact |
| Caractéristiques du produit | conçu pour l'assemblage |
| Note | Informations pour la commande : Insert de contact sans boîtier de connexion. Veuillez commander les boîtiers de connecteurs appropriés selon la liste des accessoires. |
| Type | Déblocage à l'aide d'un outil ou à la main (voir accessoires) |
| Couleur | Noir |
| Méthode de connexion | Raccordement à vis |
| Type de contact | Prise |
| Nombre de postes | 5 |
| Profil de connexion | 4+PE |
| Codage | AD (face d'accouplement) |
| Largeur | 35,9 mm |
| Hauteur | 34,5 mm |
| Longueur | 51,2 mm |
| Courant nominal | 35 A (avec une section de conducteur de 6 mm² conformément à la norme IEC 61984) |
| Courant nominal | 28 A (avec AWG 10, conformément à UL 2237) |
| Courant nominal | 32 A (avec une section de conducteur de 6 mm² conformément à la norme IEC 61535) |
| Tension nominale | 690 V ACIII 2 (conformément à la norme IEC 61984, lorsqu'il est monté) |
| Tension nominale | 600 V AC / DC () |
| Tension nominale | 500 V DC (conformément à la norme IEC 61535, en cas de montage) |
| Classe de protection | II |
| Section minimale du fil | 1,5 mm² |
| Section maximale du fil | 6 mm² |
| Section minimale du fil | 14 AWG |
| Section maximale du fil | 10 AWG |
| Longueur de dénudage de la gaine | 50 mm |
| Longueur de dénudage du fil individuel | Poser le conducteur PE 8 mm en amont |
| Couple | max. 1 Nm (vis de contact) |
| Température ambiante (fonctionnement) | -40 °C ... 105 °C (en fonction de la courbe de déclassement) |
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
| Température ambiante (assemblage) | -5 °C ... 85 °C |
| Force d'insertion | 50 N ±10 N (Spécification d'essai : IEC 60512-13-2) |
| Degré de protection | IP66 / IP68 (2m / 24h) / IP69K (une fois monté) |
| Cycles d'insertion/retrait | 2000 (Spécification d'essai : IEC 60512-13-2) |
| sans halogène | Oui |
| Matériau de la surface de contact | plaqué argent |
| Matériau de contact | Alliage de Cu |
| Matériau | EPDM (joint de boîtier) |
| Matériau | EPI (Supports de contact) |
| Matériau | CuZn (matériau de contact, Pb < 0,1) |
| Spécification détaillée | IEC 61984 |
| Spécification détaillée | UL 2237 |
| Spécification détaillée | UL 2238 |
| Note de sécurité | - AVERTISSEMENT : Ne mettre en service que des produits fonctionnant correctement. Les produits doivent être régulièrement inspectés pour vérifier qu'ils ne sont pas endommagés. Mettez immédiatement hors service les produits défectueux. Remplacer les produits endommagés. Les réparations ne sont pas possibles. |
| Note de sécurité | |
| Note de sécurité | AVERTISSEMENT : Les connecteurs ne doivent pas être branchés ou débranchés sous charge. Le non-respect de cet avertissement ou une utilisation incorrecte peut entraîner des dommages corporels et/ou matériels. |
| Note de sécurité | - Les produits assemblés ne doivent pas être manipulés ou ouverts de manière inappropriée. |
| Note de sécurité | - N'utilisez que des connecteurs correspondants qui sont spécifiés dans les données techniques des normes mentionnées (par exemple, celles qui sont mentionnées dans les accessoires des produits en ligne sur phoenixcontact.com/produits). |
| Note de sécurité | - Lorsque le produit est utilisé en relation directe avec des fabricants tiers, l'utilisateur est responsable. |
| Note de sécurité | - Pour les tensions de fonctionnement > 50 V AC, les boîtiers de connecteurs conducteurs doivent être mis à la terre. |
| Note de sécurité | - S'assurer que la terre de protection ou la terre fonctionnelle a été correctement connectée. |
| Note de sécurité | - VDE 0100/1.97 § 411.1.3.2 et DIN EN 60 204/11.98 § 14.1.3 sont applicables lors de la combinaison de plusieurs circuits dans un câble et/ou un connecteur. |
| Note de sécurité | - Respectez les données techniques correspondantes. Vous trouverez des informations : o Sur le produit o Sur l'étiquette d'emballage o Dans la documentation fournie o En ligne sur phoenixcontact.com/produits sous le produit |
| Note de sécurité | - N'utilisez que les outils recommandés par Phoenix Contact |
| Note de sécurité | - Les notes d'installation/documents de conception en ligne sur la page de téléchargement à phoenixcontact.com/produits doivent être respectées pour ce produit. |
| Note de sécurité | - Utilisez un capuchon de protection pour protéger les connecteurs qui ne sont pas utilisés. Les accessoires appropriés sont disponibles en ligne dans la section des accessoires du produit sur phoenixcontact.com/produits. |
| Note de sécurité | - Ne faire fonctionner le connecteur que lorsqu'il est entièrement branché. |
| Note de sécurité | - Ne faire fonctionner le connecteur que lorsqu'il est entièrement branché et verrouillé. |
| Note de sécurité | - Veillez à ce que, lors de la pose du câble, la charge de traction sur les connecteurs ne dépasse pas la limite supérieure spécifiée dans les normes. |
| Note de sécurité | - Respecter le rayon de courbure minimal du câble. Poser le câble sans le tordre. |
| Note de sécurité | - Le connecteur s'échauffe en fonctionnement normal. En fonction des conditions ambiantes, la surface du connecteur peut continuer à s'échauffer. Dans ce cas, l'utilisateur est responsable de l'affichage des avertissements (par exemple DIN EN ISO 13732-1:2008-12). |
| Chine RoHS | Période d'utilisation respectueuse de l'environnement : illimitée = EFUP-e |
| Chine RoHS | Pas de substances dangereuses au-dessus des valeurs seuils |
