Phoenix Contact 2979472
TousPLC & HMICâblage du système pour les contrôleursModules

2979472

Distributeur Officiel

By Phoenix Contact

SKU
PHX2979472
MPN
UMK-32 RM/MR-G24/1/PLC
Weight
0.459 kg
Series UMK

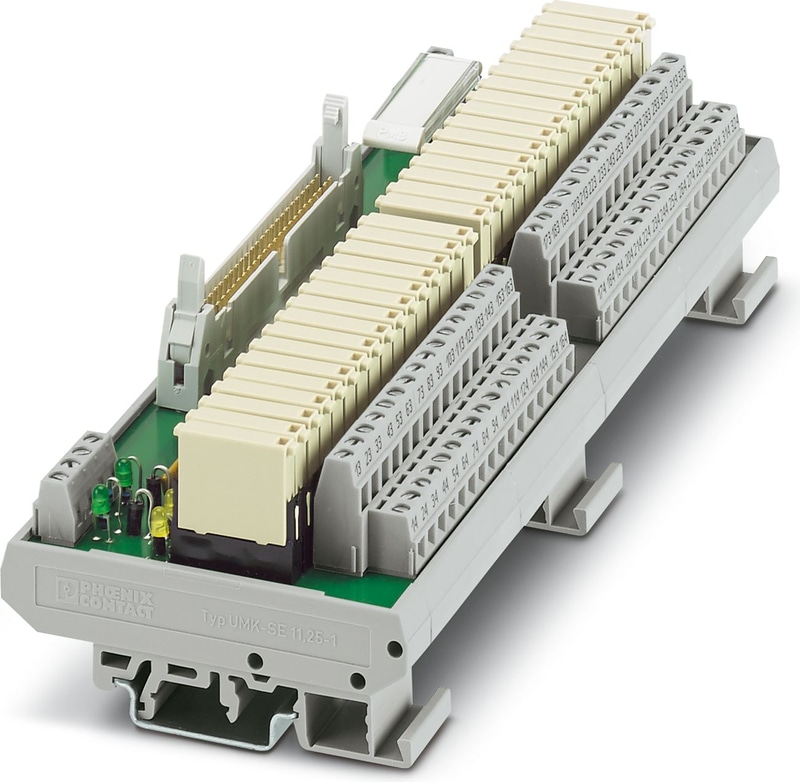

UMK-32 RM/MR-G24/1/PLC - Module actif

Module de sorties VARIOFACE, avec 32 relais miniatures enfichés, chacun avec 1 contact NO, pour 24 V DC (relais inclus)

  • Pas de 55 mm seulement (8 canaux) ou 202 mm (32 canaux)
  • Utilisations universelles de 1 mA à 3 A, intensité permanente grâce au contact double bicouche avec revêtement or dur
  • Affichage d'état par LED pour chaque chemin de signal et tension d'alimentation
  • Diode de roue libre et diode contre inversions de polarité pour chaque chemin de signal
  • Relais miniature enfichables avec un contact NO chacun
Spécifications techniques
Type de noteNotes sur le fonctionnement
NoteRespecter le pouvoir de coupure maximal des relais utilisés
Type de noteNotes sur le fonctionnement
NoteNe pas connecter les canaux adjacents à des tensions SELV/ PELV et à des tensions dangereuses au toucher.
Type de noteNotes sur le fonctionnement
NoteLes sorties ne conviennent pas pour la commutation de différents conducteurs de ligne. La somme des tensions de commutation utilisées pour des sorties adjacentes ne doit pas dépasser la valeur nominale de la tension d'isolation.
Type de noteNotes sur le fonctionnement
NoteLes exigences nécessaires à l'isolation (isolation de base ou isolation renforcée) des modules adjacents (dans le sens du rail DIN) doivent être satisfaites par l'application de mesures appropriées (par exemple, des plaques de séparation).
Largeur202,5 mm
Hauteur77 mm
Profondeur52,5 mm
Température ambiante (fonctionnement)-20 °C ... 50 °C
Température ambiante (stockage/transport)-20 °C ... 70 °C
Degré de protectionIP00
Tension d'entrée nominale UN24 V DC
Plage de tension d'entrée en référence à UN0.8 ... 1.1
Courant d'entrée typique à UN6,5 mA
Temps de réponse typique5 ms
Délai de publication typique15 ms
Type de protectionDiode de roue libre
Circuit de protection/composantDiode d'amortissement
Type de protectionProtection contre l'inversion de polarité
Circuit de protection/composantDiode de protection de la polarité
Affichage de la tension de fonctionnementLED verte
Affichage de l'état/canalLED jaune
Type de contact1 n/o contact
Matériau de contactAgNi, 5 µm plaqué or dur
Tension de commutation maximale250 V AC
Tension de commutation maximale125 V DC
Tension de commutation minimale5 V
Limitation du courant continu3 A
Courant d'appel maximum5 A
Courant de commutation min.1 mA
Pouvoir de coupure (charge ohmique) max.72 W (24 V DC)
Pouvoir de coupure (charge ohmique) max.60 W (48 V DC)
Pouvoir de coupure (charge ohmique) max.50 W (60 V DC)
Pouvoir de coupure (charge ohmique) max.50 W (110 V DC)
Pouvoir de coupure (charge ohmique) max.750 VA (250 V AC)
Détection des erreurs (rupture de ligne / court-circuit)Non
Nombre de canaux32
Composants compatiblesRelais miniature, REL-MR-G 24/1
Avec des composantsOui
Durée de vie mécanique2x 107 cycles
Mode de fonctionnementFacteur de fonctionnement de 100
Position de montagetous
Instructions de montageEn rangées à espacement nul
Nom de la connexionNiveau du contrôleur
Méthode de connexionBande de broches IDC/FLK
Nombre de connexions1
Nombre de postes50
Pitch2,54 mm
Nom de la connexionSur le terrain
Méthode de connexionRaccordement à vis
Longueur de dénudage6 mm
Filet de visM3
Nombre de connexions64
Section transversale du conducteur solide0,14 mm² ... 1,5 mm²
Section transversale du conducteur flexible0,14 mm² ... 1,5 mm²
Section du conducteur AWG26 ... 16
Nom de la connexionApprovisionnement
Méthode de connexionRaccordement à vis
Longueur de dénudage6 mm
Filet de visM3
Nombre de connexions4
Nombre de postes2
Section transversale du conducteur solide0,14 mm² ... 1,5 mm²
Section transversale du conducteur flexible0,14 mm² ... 1,5 mm²
Section du conducteur AWG26 ... 14
ContrôleurSIEMENS S7-1500
- carte E/S appropriée6ES7521-1BL00-0AB0
- carte E/S appropriée6ES7522-1BL00-0AB0
- carte E/S appropriée6ES7522-1BL01-0AB0
ContrôleurSIEMENS S7-400
- carte E/S appropriée6ES7422-1BL00-0AA0
- carte E/S appropriée6ES7422-7BL00-0AB0
ContrôleurALLEN-BRADLEY PLC 5
- carte E/S appropriée1771 OBN
ContrôleurEmerson DeltaV
- carte E/S appropriéeVE4002S1T2B6
ContrôleurGE-FANUC RX3i
- carte E/S appropriéeIC694MDL754
ContrôleurHONEYWELL Experion PKS C200
- carte E/S appropriéeTC-ODD 321
ContrôleurMITSUBISHI MELSEC L
- carte E/S appropriéeLY41PT1P
- carte E/S appropriéeLY42PT1P
ContrôleurMITSUBISHI MELSEC Q
- carte E/S appropriéeQY81P
- carte E/S appropriéeQY82P
ContrôleurSchneider Electric Modicon TSX QUANTUM
- carte E/S appropriéeDDO 353
ContrôleurSIEMENS S7-300 / ET 200 M
- carte E/S appropriée6ES7322-1BL00-0AA0
ContrôleurSIEMENS ET 200SP HA
- bloc de jonction approprié6DL1193-6TP00-0BH1
- bloc de jonction approprié6DL1193-6TP00-0DH1
- bloc de jonction approprié6DL1193-6TP00-0BM1
- bloc de jonction approprié6DL1193-6TP00-0DM1
- module de périphérie approprié6DL1131-6BL00-0PH1 (bornier H1/M1)
- module de périphérie approprié6DL1132-6BL00-0PH1 (bornier H1/M1)
Normes/réglementationsEN 61010-2-201
Normes/réglementationsIEC 60664
Tension d'isolation nominale300 V AC
Tension de choc nominale4 kV (isolation de base)
Degré de pollution2
Catégorie de surtensionIII
REACh SVHCPlomb 7439-92-1
REACh SVHCAnhydride hexahydrométhylphtalique
Chine RoHSRespectueux de l'environnement Durée d'utilisation = 50 ans
Chine RoHSPour plus d'informations sur les substances dangereuses, voir l'onglet "Téléchargements", catégorie "Déclaration du fabricant".
